USBシリアルコンバータ(バスパワー対応)
REX-USB60PW

・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

本製品はOEM受注対応製品です。
※後継品:REX-USB60FPW

▼製品特徴
  • パソコンのUSBポートにRS-232C機器を接続

  • RS-232C機器に電源供給が可能
    USBのバスパワーをRS-232C側(D-SUB 9ピン)に出力。今まで別電源が必要だったRS-232C機器が本製品1本で接続可能になります。

  • Windowsで管理する電源容量を500mAに設定
    * 実際に出力可能な値は各パソコンのUSBポートに依存します

  • 電源出力をおこなうピン番号は変更可能
    * 電源出力をアサインしたピン番号はご使用いただけません

  • お客様の環境に応じたカスタマイズが可能
    その他ケーブル長(現在約85cm)やRS-232C側のコネクタ(現在D-SUB 9ピン)変更などのカスタマイズが可能です。ご相談下さい。
REX-USB60PW写真

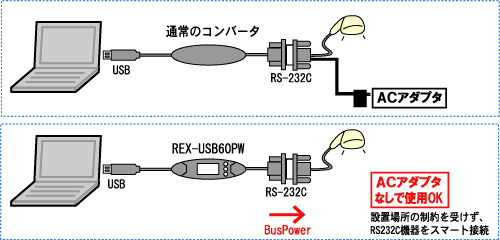

REX-USB60PW接続例
▼ピンアサイン
ピン番号 信号名 略称 DTE-外部 説明
1 Data Carrier Detect(DCD)
キャリア検出 キャリア検出の通知
2 Receive Data(RD) 受信データ データの受信
3 Transmit Data(TD) 送信データ データの送信
4 Data Terminal Ready(DTR) 端末レディ 使用可能であることを通知
5 Signal Ground(SG) 信号用接地 SD/RD共通のアース
6 Data Set Ready(DSR) データセットレディ 使用可能であることを通知
7 Request to Send(RS) 送信要求 送信の停止再開の要求
8 Clear to Send(CS) 送信許可 受信の停止再開の通知
9 BusPower 電源出力 - 電源出力5v/500mA(max)
* 通常9番にアサインされている Ring Indicate(非呼表示) はご使用いただけません

▼一般仕様
名称 USB Serial Converter
型番 REX-USB60PW
バスインタフェース 【USB 】 USB 1.1 準拠
【RS-232C 】RS-232C
RS-232C 最大DTE速度 最大230 Kbps
LED インジケータ POWER /TXD /RXD
接続コネクタ USB(タイプA コネクタ)
RS-232C(D-Sub9 オス/固定ネジ#4- 40 六角メス)
外形寸法・重量 本体部85mm(L) x 28mm(W) x 11mm(H) 、ケーブル全長約85cm、重量55g
対応OS WindowsXP、Windows2000、WindowsMe、Windows98 SecondEdition

▼お問い合わせ先
価格、ロット数、納期など本製品に関する
お問い合わせ・ご相談はOEM担当者まで
ラトックシステム株式会社
システムソリューション営業部
https://web1.ratocsystems.com/mail/oem.html

本製品はOEM提供専用品となっています。個人使用などエンドユーザ様からのお問い合わせはご容赦下さいますようお願い申し上げます。 コンシューマー向け製品として、USBシリアルコンバータ REX-USB60 がございます。(REX-USB60には、RS-232C機器への電源供給機能はございません)
