システム事例
 |

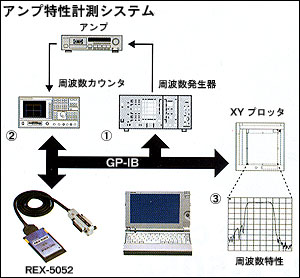

【事例】アンプ特性計測システム
■システム概要
製品抜き取り検査でアンプの周波数特性を計測し、品質管理上の資料を作成します。
■動作説明
- REX-5052から周波数発生器の出力をスイープさせてアンプに入力します。
- 各入力周波数についてアンプからの出力を周波数カウンタで測定し、REX-5052からパソコンに取り込みます。
- 各周波数でのアンプの入出力振幅特性をプロッタに描画し、製品の良・不良判定を行います。
|
 |

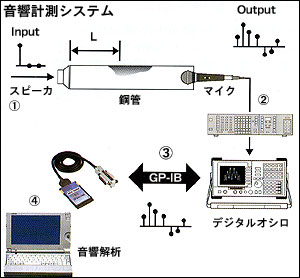

【事例】音響計測システム
■システム概要
音響解析により鋼管入り口からの突起物の位置を推定します。音響解析手法については研究段階です。
■動作説明
- 鋼管の入り口のスピーカから、ある決められたインパルス音を入力します。
- 鋼管出口に設定したマイクで通過後の音をオシロで計測します。
- オシロで計測したデータをREX-5052を使ってパソコンに取り込みます。
- GP-IBでオシロのデータをパソコンに収集後、音響解析手法により突起物の位置を推定計算します。
|
|
