■4ポート RS-232C PCI Expressボード REX-PE64

製品仕様

名称 4ポート RS-232C PCI Expressボード
型番 REX-PE64
バスインタフェース PCI Express Rev.1.0A
シリアルコントローラ メモリマップ方式 16C550互換UART
接続コネクタ ボード上は、高密度 D-sub 44pinコネクタ(メス)
但し、D-sub 44pin(オス)-D-sub 9pin(オス)×4 変換ケーブル付属(JIS X 5101規格 D-sub 9pin RS-232Cコネクタ オス型)
入出力レベル EIA/TIA232レベル
【ドライバ】ハイレベル出力 : +5V(min)/+5.4V(TYP) ローレベル出力 : -5V(min)/-5.4V(TYP)
【レシーバ】電圧レンジ : -15V〜+15V
通信速度 110/300/600/1200/2400/4800/9600/19200/38400/57600
/115200/230400/460800/921600bps
※実際に実行可能な最大通信速度はパソコンの仕様に依存します
通信パラメータ
スタートビット 1ビット   パリティビット Even/Odd/None
データビット 7/8ビット   ストップビット 1/2ビット
ドライバ・レシーバ MAX3245ECAI+ / ICL3245ECAZ(または相当品)
静電気放電保護 気中放電:±15KV 接触放電:±8KV
伝送距離 15m以内
割り込み番号 PCI 割り込みを自動割り当て
外形寸法 68.91mm(W)×119.91mm(L)(ブラケット含まず)
重量 約65g(標準ブラケット含む)
電源電圧 +3.3V(PCI Expressバスより供給)
カードID 複数のREX-PE60/PE64/PCI64を使用した場合、ポートを特定するためのロータリースイッチを基板上に設置。
フロー制御 ハードフロー制御:RTS/CTS、ソフトフロー制御:Xon、Xoff
添付品
  • RS-232C PCI Expressボード本体(×1)
  • Low Profile PCI Expressブラケット(×1)
  • D-sub 44pin -D-sub 9pin 変換ケーブル
  • ソフトウェアCD-ROM
  • インストールガイド
  • 保証書(1年)

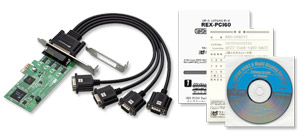

同梱写真
添付ソフトウェア
  • シリアル通信ドライバ
  • サンプルプログラム(Visual C++ 2005/6.0、Visual Basic 2005/6.0)
対応機種 PCI Expressスロットを装備したWindowsPC
対応OS Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Server 2016、Windows Server 2012 R2、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003、Windows 2000 Server、Linux Ready!
※32ビット/64ビット両対応
JANコード 4949090600034
標準価格(税別) ¥28,500
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
  • "REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。

添付ソフトウェア仕様

  1. RS-232C 通信サンプルプログラム(VC++2005、VB2005、VC++6.0、VB6.0)
  2. ボード上ロータリースイッチおよびポート読み取りサンプルプログラム(VC++2005、VB2005、VC++6.0、VB6.0)
  3. REX-PE64用シリアル通信ドライバ

ハードウェア仕様

■コネクタピンアサイン

ピン番 信号名 機能 DTE-外部 D-SUB 9PIN
1 DCD キャリア検出
2 RD 受信データ
3 TD 送信データ
4 DTR 端末レディ
5 SG 信号用接地
6 DSR データセットレディ
7 RS 送信要求
8 CS 送信許可
9 RI※ 被呼表示
※基板の実装を変更することにより、9 ピン(RI)から 5V を 出力することが可能です。(特注にて承ります

■D-SUB25PIN への変換対応表

D-SUB25PIN に変換したい場合には、下記の変換表に基づいた変換コネクタをご使用ください。変換コネクタは、一般の量販店やパソコンショップで入手可能です。
D Sub 9ピン   D Sub 25ピン
ピン番号   ピン番号
1 ←→ 8
2 ←→ 3
3 ←→ 2
4 ←→ 20
5 ←→ 7
6 ←→ 6
7 ←→ 4
8 ←→ 5
9 ←→ 22
