パッケージ Ultra Wide SCSI PCIボード
REX-PCI33P
標準価格(税別)¥19,800
JANコード:4949090330016

MacPowerMacintosh
一般仕様
オプション品
動作確認パソコン
動作確認SCSI機器
動作確認CD-R
FAQ
ドライバ
マニュアル(PDF)
ベンチマーク結果
SoftRAID

特徴製品特徴
  • 同期転送で最大40MB/secを実現
  • スキャッタ・ギャザーを内蔵RISCコアで処理し、無駄のないデータ転送
  • CDB(SCSIコマンド)バッファにより、ホストCPU占有率を低減。マルチタスクに最適。
  • SCSIコンフィギュレーションユーティリティ添付
    SCSIデバイスごとに転送レート設定可能。SCSI-1、SCSI-2の混在使用時に便利。
  • 接続用コネクタ
    内部接続用コネクタ 高密度68ピン×1、50ピン×1
    外部接続用コネクタ 高密度68ピン×1
  • Macintosh定番フォーマットソフト「BHA社B'sCrew2.1」添付
  • RAIDソフトウェア SoftRAID Ver.2.1.1-J 標準添付
    SoftRAIDについて
    ※旧REX-PCI33Pをお持ちでSoftRAIDをご希望のユーザ様には、ラトックダイレクトにて有償販売
  • 内部接続用50ピンフラットケーブル添付
  • 5年間保証
PCI33P写真

SoftRAID

対応機種対応機種
PCI バスを装備した以下のパソコン
●Apple PowerMacintoshシリーズ

※一部の機種では制限があったり、正常に動作しない機種がありますので、最新の動作確認機種をお確かめください。

対応OS対応OS
MacOS X、MacOS 9.2.x、MacOS 9.1、MacOS 9.0.4、MacOS 9.0、MacOS 8.6、MacOS 8.5.1、Mac OS 8.5、MacOS 8.1、MacOS 8、MacOS 7.6.x

SCSI対応接続可能なSCSI機器
SCSI機器動作確認一覧を参考ください。

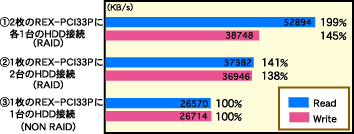

SCSI対応ベンチマーク結果
製品添付のSoftRAIDストライピングし、シーケンシャルリード/ライトを測定しました。
<環境>
  パソコン PowerMacintosh G4/450(M7825)   ベンチマークソフト MacBench 5.0
  OS MacOS 9.0.2   RAIDソフト SoftRAID 2.2.1J
        ハードディスク Seagate ST39103LW 2台

  1. 2枚のREX-PCI33Pに各1台のHDDを接続
    (最大199%アップ)
    Slot1 PCI33P - ST39103LW
    Slot3 PCI33P - ST39103LW

  2. 1枚のREX-PCI33Pに2台のHDDを接続
    (最大141%アップ)
    Slot3 PCI33P - ST39103LW - ST39103LW

  3. 1枚のREX-PCI33Pに1台のHDDを接続
    Slot3 PCI33P - ST39103LW
ベンチマーク
ベンチマーク結果の詳細 >>

仕様製品仕様

名称 Ultra Wide SCSI PCIボード
型番 REX-PCI33P
バスインターフェイス 32ビットPCIバスマスタ(PCI Local Bus 2.2準拠)
BIOS ROM Open Firm Ware (Flash書換可)
転送方式 同期転送 40MB/sec (MAX)(Ultra Wide対応のSCSI機器の場合)、
同期転送 20MB/sec (MAX)(Ultra対応のSCSI機器の場合)、
同期転送 10MB/sec (MAX)(SCSI-2対応のSCSI機器の場合)、非同期転送
内部接続用コネクタ 高密度68ピンコネクタ、2.54ピッチ50ピンヘッダコネクタ
外部接続用コネクタ 高密度68ピンシールド型コネクタ(Ultra Wide用)
電源電圧 +5V
添付品 セットアップディスク(CD-ROM)、ユーザーズマニュアル、保証書、外部接続用68←→50変換ケーブル(長さ70cm)、BHA社B'sCrew2.1(CD-ROM)、B's Crew ユーザーズマニュアル、SoftRAID社SoftRAID2.2J(CD-ROM)
添付ソフトウェア SCSIコンフィギュレーションユーティリティ、B'sCrew 2.1、SoftRAID 2.2J
対応機種 PCIバス搭載のPowerMacintoshシリーズ
対応OS MacOS X、MacOS 9.2.x、MacOS 9.1、MacOS 9.0.4、MacOS 9.0、MacOS 8.6、MacOS 8.5.1、Mac OS 8.5、MacOS 8.1、MacOS 8、MacOS 7.6.x
  • SCSIコネクタは、3個のうち同じに任意の2個まで使用できます。
  • 内蔵接続ケーブル、68ピン外部接続ケーブル、外部ターミネータは、必要に応じて別途ご用意ください。
  • CD-ROMドライブ、CD-Changeドライブ、CD-Rドライブを接続するには、マウントするソフトウェアが別途必要です。
内蔵接続ケーブル・68ピン外部接続ケーブル・外部ターミネータは同梱されていません
■ご注意
※接続するSCSI機器の種類と台数により、SCSIケーブル総延長に制限があります。
接続台数 SCSIケーブル総延長
Ultra Wide SCSI, Ultra SCSI機器が1台でも含まれる場合
1〜3台 3m以下
4〜15台 1.5m以下
すべてFastSCSI機器の場合
1〜15台 3m以下

オプション別売オプション

別売SCSIケーブル一覧をご参考ください。
※市販のSCSIケーブルと同一仕様です。
