RATOCトップページ > 製品情報 > SCSIインターフェース > REX-PCI34
出荷完了品
パッケージLVD Wide Ultra2 SCSI PCI Board
REX-PCI34
標準価格(税別)￥29,800
JANコード：4949090340008

WinPC/AT互換機、PC98-NX		 ▼一般仕様
▼オプション品
▼動作確認パソコン
▼動作確認SCSI機器
▼動作確認CD-R
▼ドライバ
▼FAQ
▼マニュアル(PDF)
▼ご購入(ラトックダイレクト)

特徴製品特徴

  • 同期転送で最大80MB/secを実現
  • LVD(Low Voltage Differential、低電圧作動)信号方式に対応。
    ・最大12mのケーブル長をサポート(SEモード時は最大3m)
    ・シングルエンドにも対応
    ※LVDとSEを混在した場合は、SEの転送速度になります。
  • スキャッタ・ギャザーを内蔵RISCコアで処理し、無駄のないデータ転送
  • CDB(SCSIコマンド)バッファにより、ホストCPU占有率を低減。マルチタスクに最適。
  • CD-ROMブートに対応(Windows2000、Windows98 SE/98)
  • SCSI-BIOSメニュー上でHD、MOの物理フォーマットが可能
  • フォーマットユーティリティ添付
    FAT32対応。パーティション作成・削除機能付き。
  • Windows2000/NT4.0対応32ビットWinASPI添付
    32ビットWinASPIが必要なイメージスキャナも接続可能
  • 接続用コネクタ
    内部接続用コネクタ　高密度68ピン×1
    外部接続用コネクタ　高密度68ピン×1
  • 内部接続用高密度68ピンWide Ultra2 SCSIケーブル添付
  • ５年間保証
PCI34
Linux

対応機種対応機種
PCIバスを備えた以下のパソコン
●WindowsPC(PC/AT互換機、NEC PC98-NXシリーズ)
※一部の機種では制限があったり、正常に動作しない機種がありますので、最新の動作確認機種をお確かめください。

対応OS対応OS
WindowsXP、Windows2000、WindowsMe、Windows98 SecondEdition、Windows98、Windows95、WindowsNT4.0/3.51、DOS/Windows3.1
※Windows Vista、Windows Server 2003 は有償ダウンロード対応。（>> Vista用ドライバ、>> Server 2003用ドライバ）

SCSI対応接続可能なSCSI機器
SCSI機器動作確認一覧を参考ください。

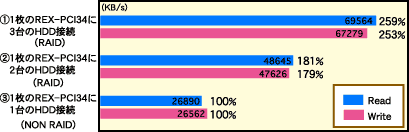

SCSI対応ベンチマーク結果
Windows 2000のDisk AdministratorでStrip0を構築し、20MB シーケンシャルリード/ライトを測定しました。
＜環境＞
　 マザーボード ASUS P3C2000 　 ベンチマークソフト HDbench 3.22
　 CPU Intel P3-550E 　 ハードディスク Seagate ST39103LW 3台

  1. 1枚のREX-PCI34に3台のHDDを接続
    (最大259%アップ)
    Slot4 PCI34 - ST39103LW - ST39103LW - ST39103LW

  2. 1枚のREX-PCI34に2台のHDDを接続
    (最大181%アップ)
    Slot4 PCI34 - ST39103LW - ST39103LW

  3. 1枚のREX-PCI31に1台のHDDを接続
    Slot4 PCI34 - ST39103LW
ベンチマーク

仕様製品仕様

名称 LVD Wide Ultra2 SCSI PCI Board
型番 REX-PCI34
バス転送方式 PCI Local Bus Rev.2.1(32ビットバスマスタ)
BIOS ROM PC/AT互換機、PC98-NX対応SCSI-BIOS (Flash書換可)
SCSIプロトコル Ultra2 SCSI (SCSI-3,FAST-40)、Ultra SCSI(SCSI-3,Fast-20)、Fast SCSI(SCSI-2)、SCSI-1
転送方式 同期転送 80MB/sec (MAX)(Wide Ultra2接続時)、
同期転送 40MB/sec (MAX)(Ultra Wide対応のSCSI機器の場合)、
同期転送 20MB/sec (MAX)(Ultra対応のSCSI機器の場合)、
同期転送 10MB/sec (MAX)(SCSI-2対応のSCSI機器の場合)
非同期転送 6MB/sec (MAX)
内部接続用
コネクタ		 高密度68ピンコネクタ Wide Ultra2用
外部接続用
コネクタ		 高密度68ピンシールド型コネクタ Wide Ultra2用
添付品 セットアップディスク(FD)、ユーザーズマニュアル、保証書、内部接続用高密度68ピンWide Ultra2 SCSIケーブル(ターミネータ付属)
添付ソフトウェア
【WindowsXP/2000/NT4.0/NT3.51 用】
　 miniportドライバ、32ビットWinASPIモジュール(WindowsNT3.51には対応していません)
【WindowsMe/98/95 用】
　 miniport ドライバ、フォーマットユーティリティ
【DOS/Windows3.1 用】
　 ASPIマネージャ、フォーマットユーティリティ、CD-ROM用ASPIモジュール、HD/MO用ASPIモジュール
対応機種 PCIバス搭載のPC/AT互換機もしくはNEC PC98-NXシリーズ
対応OS WindowsXP、Windows2000、WindowsMe、Windows98 SecondEdition、Windows98、Windows95、WindowsNT4.0/3.51、DOS/Windows3.1
※Windows Vista、Windows Server 2003 は有償ダウンロード対応。(SCSI Pro Shopにて販売中)

  • 使用可能なDOSバージョンは、6.2以上です
  • 外部接続用ケーブル、外部ターミネータは、必要に応じて別途ご用意ください。外部接続ケーブルは68ピンをご使用ください。

オプション別売オプション
●SCSIケーブル●
別売ケーブル一覧をご参考ください。
