■10MHzルビジウムクロックジェネレータ組み立てキット RAL-RbOSC1K

水晶クロック比1万倍の高精度!10MHzクロックをオーディオ機器へ供給


安定したトランス方式の電源を供給
ラトックプレミア楽天市場店専売品

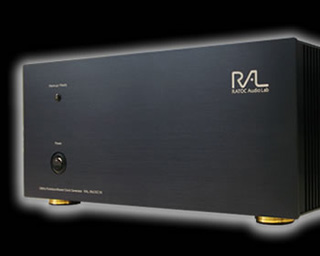

10MHzルビジウムクロックジェネレータ
組み立てキット
製品型番 JANコード
RAL-RbOSC1K 4949090920767
製品写真 注文画面
有償レンタルのご案内

製品特徴

デジタルオーディオの次元を超えた、スーパーピュアクロックジェネレータ
CDプレイヤー、D/Aコンバーターをはじめとするデジタルオーディオ機器に必ず搭載されている「クロック」 回路。デジタル機器をオーケストラに例えたなら、クロックは指揮者のような存在です。

どんなに素晴らしいオーケストラであっても、指揮者のクオリティが低ければその演奏はできの悪いものになってしまいます。デジタル機器においても、クロックの精度が悪ければ、どんなに高価なDACなどを使っても、その性能はフルに発揮できません。

RAL-RbOSC1Kは、一般的な水晶クロック精度の約1万倍高精度となるルビジウムクロックを搭載。
ルビジウムにより生成される超高精度なクロックを、外部クロック入力端子を装備したデジタルオーディオ機器に供給することで、これまで気になっていた音の濁りや歪み感、ローエンド・ハイエンドでのざわつき感、そして余計な付帯音が取れると同時に、よりパワフル・ストレートな表現へと変化します。

RAL-RbOSC1Kは、あなたのオーディオライフをさらなる次元へと導いてくれるでしょう。

高精度な10MHzクロックをオーディオ機器に出力

本製品のクロック発信器には、ルビジウムを採用。ルビジウムは原子時計などに用いられる素子で、一般的なクオーツと比較し約1万倍の精度(1000年に1秒の差)を誇ります。オーディオ機器に高精度の10MHzクロックをマスタークロックとして入力することで、ディテール・再現性の向上などが見込めます。

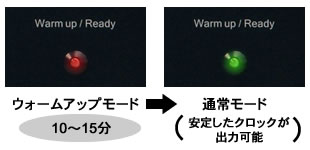

電源投入直後より約10分でウォームアップ完了

従来のマスタークロックジェネレータは、電源投入後使用できる状態になるまで、30分〜数時間を要していました。本製品のウォームアップ時間は10分〜15分と圧倒的に早いため、常時電源を投入しておく必要はありません。

リニア電源搭載

本製品にはリニア電源を内蔵。トランスから生成されるノイズの少ない安定した電源を供給し、より質の高いクロック信号を出力します。

ファンレスながら放熱対策は万全

ルビジウムクロックはオーブンで一定温度に保つことにより安定したクロックを出力するため、常にオーブンから廃熱が放出され、かなりの高温となります。本製品には、ルビジウムクロックモジュールのヒートシンクに加えて、モジュール本体および筐体に高効率の熱伝導シートを配置。様々なシミュレーションを繰り返し、最適な素材・サイズ・装着位置を選択することで、高い放熱性を実現しました。冷却ファンなどの強制空冷装置が不要となり、オーディオ鑑賞の妨げとなるファンノイズの発生もありません。

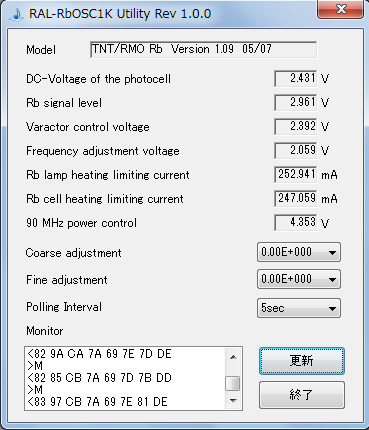

パソコンを使った発信周波数の微調整や状態の確認が可能

本製品には、Windows用オリジナルソフトウェア「Rb発信周波数設定ユーティリティ」を添付。パソコンと本製品をUSB接続することで、Rubidium Master Oscillatorの発信周波数を調整したり、状態を確認することができます。発信周波数の調整は、-1.28×10-7〜1.28×10-7の粗調整(2×10-9ステップ)、-1.28×10-9〜1.28×10-9の微調整(1×10-11ステップ)の組み合わせでおこないます。

<対応OS>
Windows 7、Windows Vista、Windows XP(32ビット/64ビット両対応)


組み立て簡単!回路の知識は不要

本製品には、組み立て写真入りの説明書を同梱。ルビジウムクロックモジュールを取り付けた基板を本体に取り付け、ケーブルを接続するだけなので、回路の知識は一切不要です。

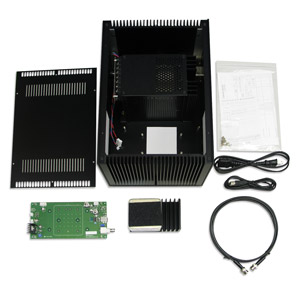

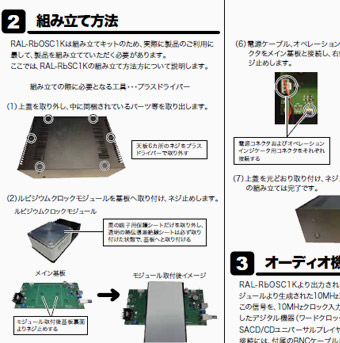

【セット内容】 【マニュアルイメージ】
