■Raspberry Pi I2C 絶縁型デジタル入出力ボード RPi-GP10シリーズ

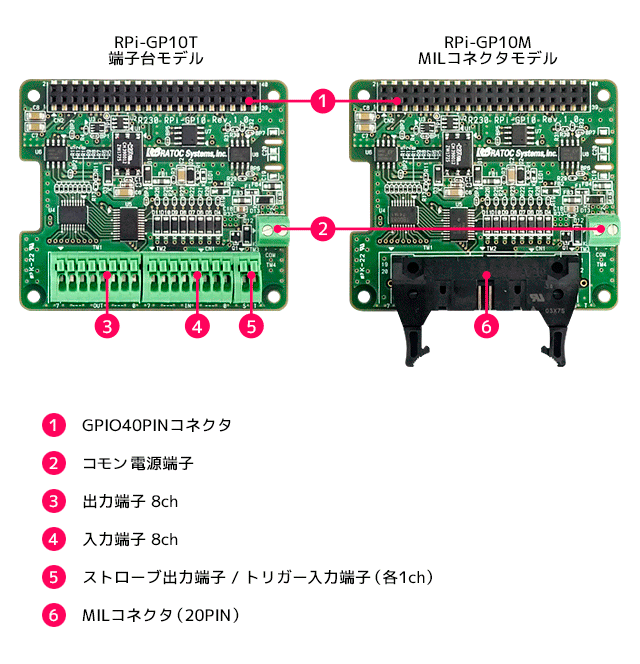

各部名称

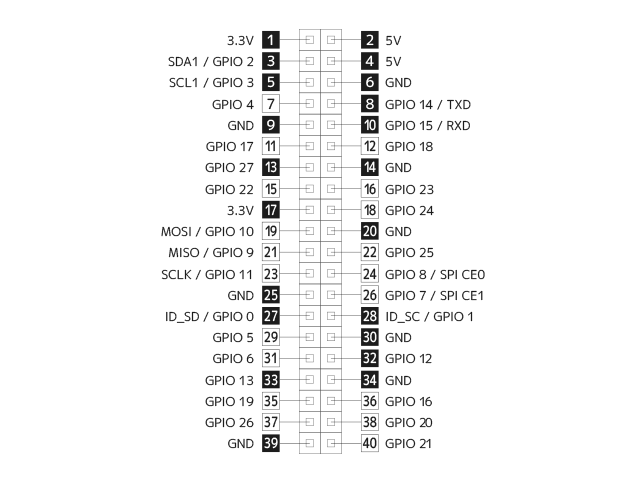

GPIO


ピン番号及び名称 説明 ピン番号及び名称 説明
1 3.3V 3.3V 電源 2 5V 5V電源
3 SDA1 / GPIO 2 I2C / SDA1 TCA9535制御用 4 5V 5V電源
5 SCL1 /GPIO 3 I2C / SCL1 TCA9535制御用 6 GND GND
7 GPIO 4 （未使用） 8 GPIO 14 /TXD ストローブ出力（デフォルト）
9 GND GND 10 GPIO 15 / RXD トリガー入力（デフォルト）
11 GPIO 17 （未使用） 12 GPIO 18 （未使用）
13 GPIO 27 絶縁電源制御 14 GND GND
15 GPIO 22 （未使用） 16 GPIO 23 （未使用）
17 3.3V 3.3V電源 18 GPIO 24 （未使用）
19 MOSI / GPIO 10 （未使用） 20 GND GND
21 MISO /GPIO 9 （未使用） 22 GPIO 25 （未使用）
23 SCLK / GPIO 11 （未使用） 24 CE 0 / GPIO 8 （未使用）
25 GND GND 26 CE 1 / GPIO 7 （未使用）
27 ID_SD / GPIO 0 HAT_ID読み込み用I2C 28 ID_SC / GPIO 1 HAT_ID読み込み用I2C
29 GPIO 5

（未使用）

 30 GND GND
31 GPIO 6 （未使用） 32 GPIO 12 ストローブ出力（オプション）
33 GPIO 13 トリガー入力（オプション） 34 GND GND
35 GPIO 19 （未使用） 36 GPIO 16 （未使用）
37 GPIO 26 （未使用） 38 GPIO 20 （未使用）
39 GND GND 40 GPIO 21 （未使用）

端子・コネクタ配列

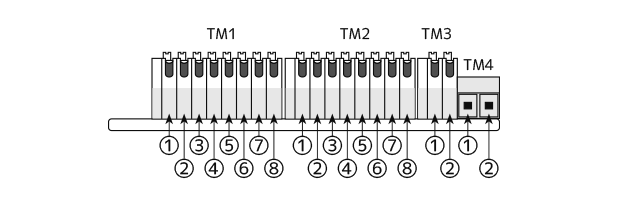

【端子台モデル】

TM# ピン# 信号名 機能
TM4 2 COM - GND

1

 COM + 5〜24V 入力
TM3 2 TRG トリガー入力
1 STB ストローブ出力
TM2 8 DI0 デジタル入力ch 0
7 DI1 デジタル入力ch 1
6 DI2 デジタル入力ch 2
5 DI3 デジタル入力ch 3
4 DI4 デジタル入力ch 4
3 DI5 デジタル入力ch 5
2 DI6 デジタル入力ch 6
1 DI7 デジタル入力ch 7
TM1 8 DO0 デジタル出力ch 0
7 DO1 デジタル出力ch 1
6 DO2 デジタル出力ch 2
5 DO3 デジタル出力ch 3
4 DO4 デジタル出力ch 4
3 DO5 デジタル出力ch 5
2 DO6 デジタル出力ch 6
1 DO7 デジタル出力ch 7

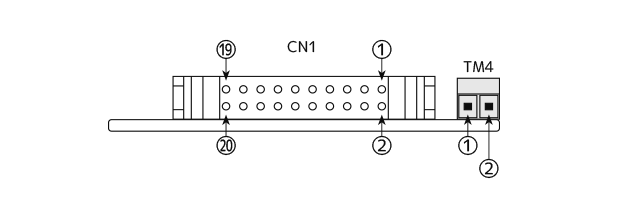

【MILコネクタモデル】

TM# ピン# 信号名 機能
TM4 2 COM - GND

1

 COM + 5〜24V 入力
CN1# 信号名 機能 CN1# 信号名 機能
1 COM+ 5〜24V 入力 2 COM - GND
3 TRG トリガー入力 4 STB ストローブ出力
5 DI0 デジタル入力ch 0 6 DI1 デジタル入力ch 1
7 DI2 デジタル入力ch 2 8 DI3 デジタル入力ch 3
9 DI4 デジタル入力ch 4 10 DI5 デジタル入力ch 5
11 DI6 デジタル入力ch 6 12 DI7 デジタル入力ch 7
13 DO0 デジタル出力ch 0 14 DO1 デジタル出力ch 1
15 DO2 デジタル出力ch 2 16 DO3 デジタル出力ch 3
17 SO4 デジタル出力ch 4 18 DO5 デジタル出力ch 5
19 DO6 デジタル出力ch 6 20 DO7 デジタル出力ch 7
