REX-CBU2シリーズでバスパワードデバイスを使用される場合の注意点

[1] USB機器の種類について
[2] 弊社REX-CBU2シリーズにバスパワードデバイスを接続される際の注意点
[3] トラブルシューティング
[4] REX-CBU2シリーズ用ACアダプタの入手方法

[1] USB機器の種類について

USB機器には、動作に必要な電力をACコンセントなどから機器側で確保するタイプ(セルフパワーデバイス)と、USBのケーブルより必要な電力を供給してもらうことにより動作するタイプ(バスパワードデバイス)の2種類が存在します。

バスパワードデバイスを動作させるのに必要な電流は機器ごとに決まっており、規格上最大で500mAの電流を使用します。

＜代表的なUSBデバイス(バスパワードデバイス)の消費電流＞

カテゴリ	メーカー	製品名	消費電流
Mouse	マイクロソフト	IntelliMouse	約100mA
Tablet	ワコム	WAVO USB	約100mA
FDD	ヤノ電器	UFD-04	約500mA
ImageScanner	キヤノン	FB636U/630U	約500mA
2.5' HDD	富士通コワーコ	DYNADISQ	約500mA
MO	富士通	DMO-640PT	約320mA
CompactFlash Reader	ラトックシステム	REX-CF03F	約100mA
SmartMedia Reader	ラトックシステム	REX-SMA03F	約100mA
SDCardReader	松下電器産業	BN-SDCAP3	約100mA

* ポータブルHDでは最大消費電流がUSB規格で規定されている500mAを超えるものがあります。ポータブルHD付属のACアダプタをご使用ください。

[2] 弊社REX-CBU2シリーズにバスパワードデバイスを接続される際の注意点

REX-CBU2シリーズは2ポートのUSBポートを備えていますが、2ポート合計で300mAの電流を供給することが可能です。さらにPCカードに別売のACアダプタ（型番：RSO-AC05）を接続した時は各ポート毎に最大500mA、バスパワーケーブル(型番：RCL-USBDC-07)を接続した時は1ポート最大500mAの電流を供給することができるようになります。

ご使用になるUSB機器を接続される前にUSB機器の取り扱い説明書をよくお読みになり、バスパワードデバイスの場合には消費電流をご確認ください。接続されるUSB機器の消費電流の合計が300mA以下の場合外部電源は必要ありません。300mA以上の場合にはバスパワーケーブルもしくはACアダプタを必ず接続してご使用ください。

【REX-CBU2シリーズ接続デバイスへの電源供給能力】

外部電源	REX-CBU2X REX-CBU2A	REX-CBU2	接続デバイスへの電源供給能力
外部電源	REX-CBU2X REX-CBU2A	REX-CBU2	2ポート計	1ポート最大
なし	●	●	300 mA	300 mA
バスパワーケーブル（添付）	●	－	* 800 mA	500 mA
バスパワーケーブル（別売）	－	●	* 500 mA	500 mA
ACアダプタ（別売）	●	●	1000 mA	500 mA

* バスパワーケーブルを接続する場合、REX-CBU2とREX-CBU2Aでバスパワー供給能力が異なります。ご注意ください。

下記の例を参考にバスパワーケーブルもしくはACアダプタが必要かご確認ください。


■ACアダプタ・バスパワーケーブルを必要としないUSB機器の接続例
	－消費電流の合計が 300mA以下の場合

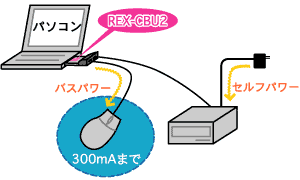

	REX-CBU2 PCカードはCardBusスロットから300mAの電源を確保することができます。

	<例> マウス(100mA)とCFリーダー(100mA)を接続消費電流が 100mA + 100mA で合計　200mAの消費電流となり、REX-CBU2が供給できる300mAを下回っているため外部電源なしでご使用頂けます。	<例> マウス(100mA)とセルフパワーデバイスを接続消費電流が 100mA + 0mA で合計 100mAの消費電流となり、REX-CBU2が供給できる300mAを下回っているため外部電源は必要ありません。

■外部電源が必要なUSB機器の接続例
	－消費電流の合計が 300mA以上の場合
	REX-CBU2 PCカードにバスパワーケーブルもしくはACアダプタを接続すれば、300mAを超えるバスパワー機器の使用が可能になります。

	<例> スキャナ(500mA)とマウス(100mA)を接続消費電流がREX-CBU2 PCカードの供給できる300mAを上回っています。REX-CBU2X/CBU2Aの場合はバスパワーケーブルまたはACアダプタ、REX-CBU2の場合はACアダプタを接続して電源供給をおこなう必要があります。	<例> スキャナ(500mA)とMOドライブ(320mA)を接続合計の消費電流がREX-CBU2とバスパワーケーブルの供給できる電流を上回っているため、 ACアダプタを使用しREX-CBU2が各ポートに500mAの電流を供給できるようにする必要があります。

[3] トラブルシューティング

パソコン本体のUSBポートでは正常に認識できるUSB機器がREX-CBU2に接続すると認識できません。

消費電流が大きいバスパワードデバイスを接続されていませんでしょうか？
パソコン本体のUSBポートは各ポート毎に500mAの電流を供給可能ですが、弊社REX-CBU2シリーズは2ポート合計で300mA（外部電源の未接続時）までの電流供給となりますので、電力不足が発生している可能性があります。

別売のACアダプタを接続して頂くことにより、パソコン本体のUSBポートと同等の電流供給(各ポート毎に最大 500mA)が可能となりますので、ご使用になるUSB機器の取り扱い説明書で消費電流をよくご確認頂き、電力不足の場合にはREX-CBU2にACアダプタを接続しご使用ください。
接続したUSB機器がデバイスマネージャ上では正常に認識しているのに実際に使用すると正常に動きません。

バスパワーで動作するスキャナやMOドライブなどの場合、REX-CBU2に接続しただけの段階では消費電流が小さいため正常認識されることがあります。
しかし、実際の動作(スキャンの実行、ドライブへのアクセス等)を行うと、動作に必要なだけの電流を供給されていないためスキャナやMOドライブに内蔵されているモータが正常に動作せず動作しない、動作中に止まるなどの現象が発生します。必ずREX-CBU2、またはご使用になるUSB機器側へACアダプタを接続しご使用ください。

また、ポータブルHDでは消費電流がUSB規格で規定されている500mAを超えるものがあります。ポータブルHD付属のACアダプタをご使用ください。
バスパワー型の4ポートUSB-HUBが使用できません。

バスパワー型のUSB-HUBではHUB自体の動作に100mA、搭載ポート毎に100mAの消費電流が必要なため、合計の消費電流がHUB本体(100mA) + 4ポート(100mAx4) = 500mAとなります。
REX-CBU2が外部電源を接続せずに供給できる電流 300mAを上回っているため、REX-CBU2にバスパワーケーブルもしくはACアダプタを接続してご使用ください。

[4] REX-CBU2用ACアダプタ・バスパワーケーブルの入手方法

REX-CBU2用ACアダプタは主要販売店、またはインターネットによる通信販売にてご購入いただけます。
REX-CBU2用バスパワーケーブルはインターネットによる通信販売にてご購入いただけます。

■インターネット通信販売
ラトックダイレクトのサイトでご注文を受け付けています。
お支払い方法は、クレジットカード・代金引換・銀行振込がご利用いただけます。

		ラトックダイレクト　http://rps.ratocsystems.com/ ラトックダイレクト USB2.0オプション品購入ページ　http://rps.ratocsystems.com/shop/category/category.aspx?category=4419
型番：RSO-AC05 Direct価格：￥2,500	型番：RCL-USBDC-07 Direct価格：￥1,200
