■VGA to DVI/HDMI 変換アダプタ REX-VGA2DVI

REX-VGA2DVI 導入までの流れ

本ページでは、REX-VGA2DVIご購入前の確認事項からセットアップまでの概要をご紹介します。

1.パソコン、テレビ、本製品の対応解像度とリフレッシュレートを確認します。

REX-VGA2DVIは、パソコンのVGAポートからのアナログ信号をデジタル信号に変換します。解像度やリフレッシュレートの変換機能・スケーラ機能は搭載していませんので、パソコン、テレビ(モニタ)、本製品のすべてが、表示したいと思っている解像度とリフレッシュレートに対応している必要があります。

  接続ポート 対応解像度・リフレッシュレート
パソコン D-Sub 15ピン パソコンのマニュアルやメーカーの製品情報で、ビデオ出力の対応解像度とリフレッシュレートをご確認ください。
テレビ・モニタ HDMIまたはDVI テレビ・モニタのマニュアルやメーカーの製品情報で、HDMI入力またはDVI入力の対応解像度とリフレッシュレートをご確認ください。
本製品   【対応解像度】
1920×1200 (WUXGA) 1280×960 (Quad-VGA)
1920×1080p/1080i (フルHD) 1280×800 (WXGA)
1680×1050 (WSXGA+) 1280×768 (WXGA)
1600×1200 (UXGA) 1280×720p (HDTV 720p)
1440×900 (WXGA+) 1024×768 (XGA)
1360×768 (フルワイドXGA) 800×600 (SVGA)
1280×1024 (SXGA) 640×480 (VGA)
【リフレッシュレート】60Hz(1920×1080iは30Hz)

2.テレビ・モニタ・プロジェクタの動作実績を確認します。

弊社にて動作確認をおこなったテレビ・ビデオ・プロジェクタの一覧をご用意しています。 動作を確認していない機種では、正常に動作しないことがあります。

>> 動作確認済みテレビ・モニタ・プロジェクタ

動作確認済みテレビ・モニタ・プロジェクタ一覧にない製品の動作確認はおこなっておりません。ご購入前にお客様の環境で動作を確認いただけるよう、無償で本製品の貸出サービス(最長10日間)を実施しています。

>> デモ機貸出サービス(RATOC Direct)


3.本製品と必要なケーブル類を用意します。

導入が決まったら、いよいよ本製品を購入。主要な家電量販店、パソコンショップ等でお買い求めいただけます。 (取り扱いや在庫については、販売店にお問い合わせください。) なお、ラトック製品を販売している通販サイト「RATOC Direct」では、本製品単体のほか、各種ケーブルとのセット販売もおこなっています。

>> RATOC Direct ディスプレイアダプタページ

【RATOC Direct 取り扱いセットの接続イメージ】

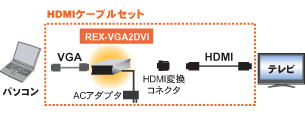

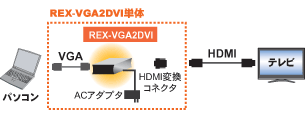

REX-VGA2DVIのみ HDMIケーブルセット
すでにHDMIケーブルをお持ちの方、DVI接続を考えている方向け。 本製品とテレビをつなぐHDMIケーブル付き。ケーブル長が選択可能。

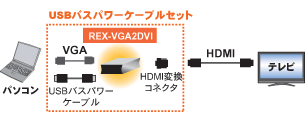

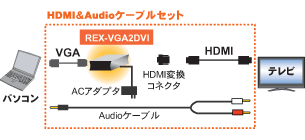

HDMI、Audioケーブルセット USBバスパワーケーブルセット
パソコンの映像だけでなく、音声もテレビから出力したい方に。ケーブル長は各1m。 本製品の電源を、ACアダプタではなくパソコンのUSBポートから供給することができます。

4.接続します。

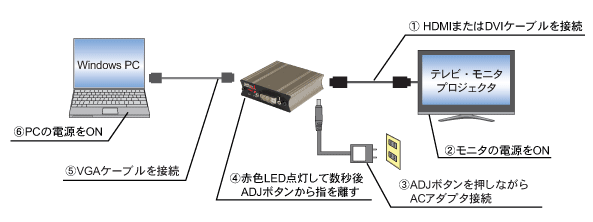

本製品は、はじめて接続したときにテレビやモニタからの情報を読み込んで保持します(下図ステップ(3))。この処理が正しくおこなわれるように、マニュアルに記載されている手順どおり接続してください。なお、パソコンにドライバソフトのインストールは必要ありません。

>> マニュアルPDFダウンロード



5.パソコン・テレビでの設定をおこないます。

【パソコン(Windows XPの場合)】
解像度の変更: [画面のプロパティ]−[設定]で接続しているモニタ番号を選択し、画面の解像度をスライダーで指定します。
マルチディスプレイの設定: [画面のプロパティ]−[設定]で接続しているモニタ番号を選択し、”Windowsデスクトップをこのモニタ上で移動できるようにする”チェックボックスにチェックを入れます。
ノートパソコンでは、外部モニタに表示させるための操作が必要になる場合があります。詳しくは、パソコンのマニュアルを参照ください。

【テレビ】
テレビの入力をHDMIに切り替え、画面サイズ(ドットバイドットやノーマルなど)の選択をおこないます。


以上で、パソコンの画面をテレビに映す作業は完了です。
お疲れ様でした。
