RS-U2EC5 の結線について

ここではドライブケース内部の配線方法を記載します。
通常購入時に配線はおこなわれていますが、ドライブ取り付け時にケーブルがはずれてしまった場合などに参考にしてください。ドライブケース内には類似したコネクタやピンが配置されています。ケーブルの接続場所と方向には十分ご注意ください。

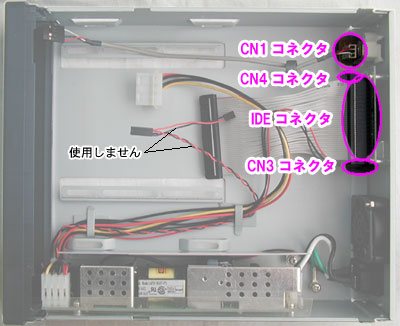

■RS-U2EC5 の天板を取り外したときの図です。

【オーディオポート側の基板】

CN1コネクタ

：

オーディオケーブル(白, 黒, 赤のケーブル)を接続します。
逆差しできないコネクタ形状になっています。

【USB2.0 ポート側の基板】

IDEコネクタ	：	フラットケーブルの赤い方を1番ピン側にして接続します。
CN3コネクタ	：	基板への電源供給用ケーブル(黒, 赤, 黒のケーブル)を接続します。コネクタに向きはありません。
CN4コネクタ	：	使用しません。

※黒,赤ケーブル(ケーブルがツイストしているもの)が残りますが、このコネクタは使用しません。
