RS-U2EC5X の結線について
ここではドライブケース内部の配線方法を記載します。
通常購入時に配線はおこなわれていますが、ドライブ取り付け時にケーブルがはずれてしまった場合などに参考にしてください。ドライブケース内には類似したコネクタやピンが配置されています。
ケーブルの接続場所と方向には十分ご注意ください。

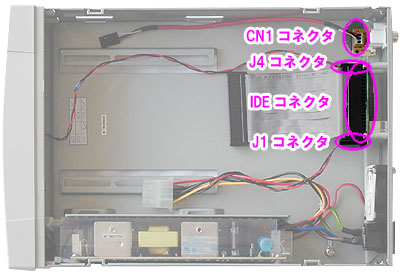

| ■RS-U2EC5X の天板を取り外したときの図です。 |
| |
|
| 【オーディオポート側の基板】 |
| |
| CN1コネクタ |
： |
オーディオケーブル(白, 黒, 赤のケーブル)を接続します。
逆差しできないコネクタ形状になっています。
|
 |
|

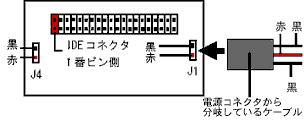

| 【USB2.0 ポート側の基板】 |
| |
| IDEコネクタ |
： |
フラットケーブルの赤い方を1番ピン側にして接続します。 |
 |
| J1コネクタ |
： |
基板への電源供給用ケーブル(黒, 赤, 黒のケーブル)を中央の赤いケーブルが下のピンにくるように接続します。
ケーブルコネクタの３つの口のうち、下側の１つは余ります。コネクタに上下の向きはありません。 |
| J4コネクタ |
： |
アクセスランプのケーブル(黒,赤ケーブル)を接続します。 |
|
