バスパワード機器のオシロスコープ測定波形

Mac標準FireWireポート（No.1〜5）に各社バスパワード機器を接続した瞬間の電圧の波形を、オシロスコープにて測定。
※いずれもパソコン側のFireWireポートを測定しています

測定したバスパワード機器
No 接続した機器 接続したパソコン 電源ライン 信号ライン リンク
Cable
Power
(V)		 Max
(V)		 Min
(V)
破損事故が発生する可能性のある機種
1 L社 FireWire HDD PowerBook G4 400 M5884 17.0 7.5 -5.0 波形 1
2 M社 FireWire HDD PowerBook G4 400 M5884 17.0 7.0 0.8 波形 2
3 FR-DK1 (弊社製リムーバブルケース) Power Mac G4 450 M5183 27.5 8.9 -5.0 波形 3
4 RS-FWEC5 (弊社製ドライブケース) Power Mac G4 450 M5183 27.5 4.3 0.8 波形 4
5 RHD-DT75G (弊社製FireWire HDD) Power Mac G4 450 M5183 27.5 4.0 -1.0 波形 5
静電破壊対策済みの機種
6 FR-DK1 (弊社製リムーバブルケース) PowerBook G4(DVI) 667 M8591 24.5 波形の乱れなし 波形 6
＜参考資料＞Mac標準ポート以外の測定値
7 FR-DK1 (弊社製リムーバブルケース)
 Power Mac G4 450 M5183
+ FireWireボード		 13.0 波形の乱れなし 波形 7
8 FR-DK1 (弊社製リムーバブルケース)
 SONY VAIO RX66 14.0 波形の乱れなし 波形 8

※CablePowerについての詳細は、Macの本体標準FireWireポートのご使用に関してを参照ください。

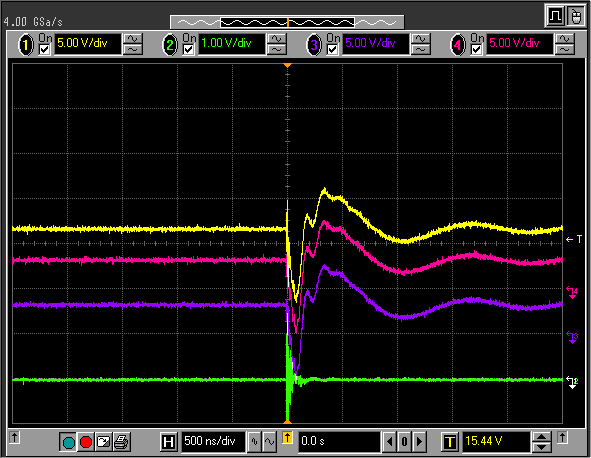

  1. L 社 FireWire HDD + PowerBook G4 400 M5884

    Cable Power 電圧は常時 17V程度で、プラグイン時に 8Vから 21Vの間で変動し、IEEE1394信号ラインは最大 7.5V程度まで変動しています。


    (縦：5V/1目盛、横：500nS/1目盛)

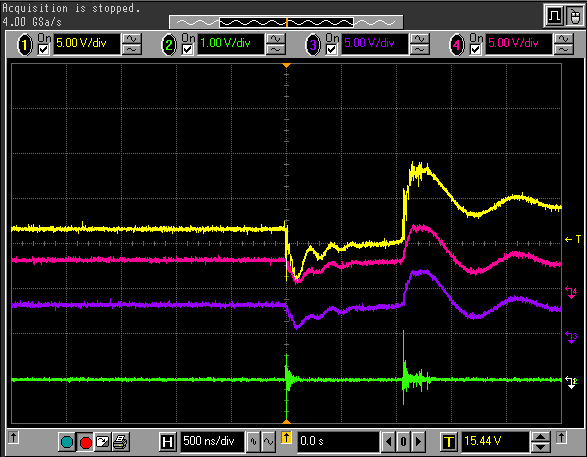

  2. M 社 FireWire HDD + PowerBook G4 400 M5884

    Cable Power 電圧は常時 17V程度で、プラグイン時に 12Vから 24Vの間で変動し、IEEE1394信号ラインは最大 7.0V程度まで変動しています。


    (縦：5V/1目盛、横：500nS/1目盛)

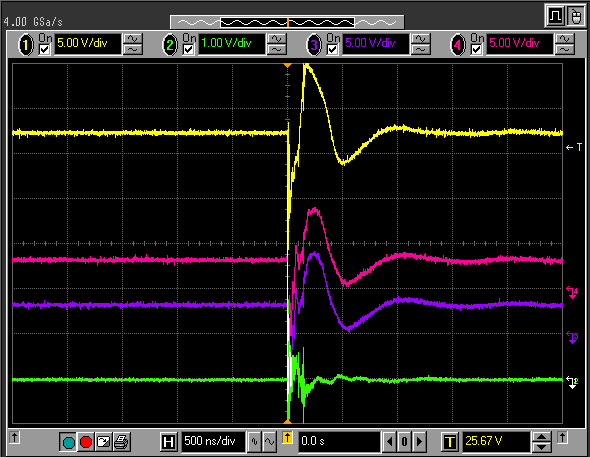

  3. FR-DK1 (弊社製リムーバブルケース) + Power Mac G4 450 M5183

    Cable Power 電圧は常時 27.5V程度で、プラグイン時に 18Vから 35Vの間で変動し、IEEE1394信号ラインは最大 8.9V程度まで変動しています。


    (縦：5V/1目盛、横：500nS/1目盛)

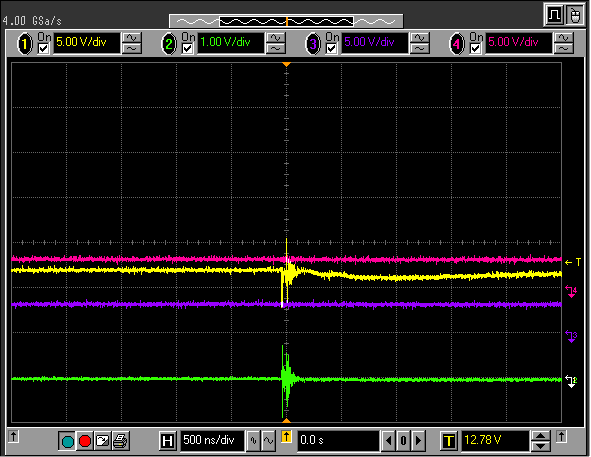

  4. RS-FWEC5X (弊社製ドライブケース) + Power Mac G4 450 M5183

    Cable Power 電圧は常時 27.5V程度で、プラグイン時に 18Vから 28Vの間で変動し、IEEE1394信号ラインは最大 4.3V程度まで変動しています。


    (縦：5V/1目盛、横：500nS/1目盛)

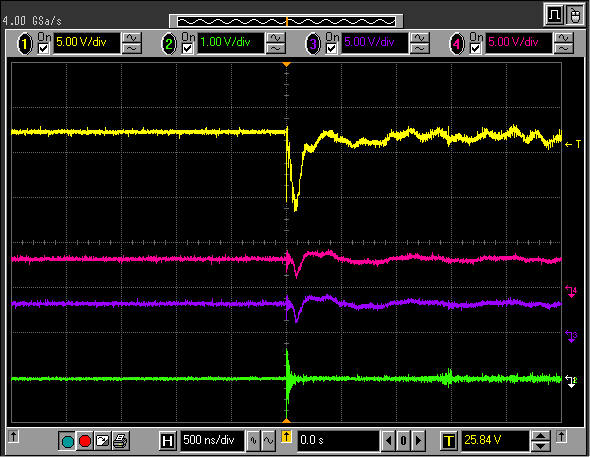

  5. RHD-DT75G (弊社製FireWire HDD) + Power Mac G4 450 M5183

    Cable Power 電圧は常時 27.5V程度で、プラグイン時に 13Vから 28Vの間で変動し、IEEE1394信号ラインは最大 4.0 V程度まで変動しています。


    (縦：5V/1目盛、横：500nS/1目盛)

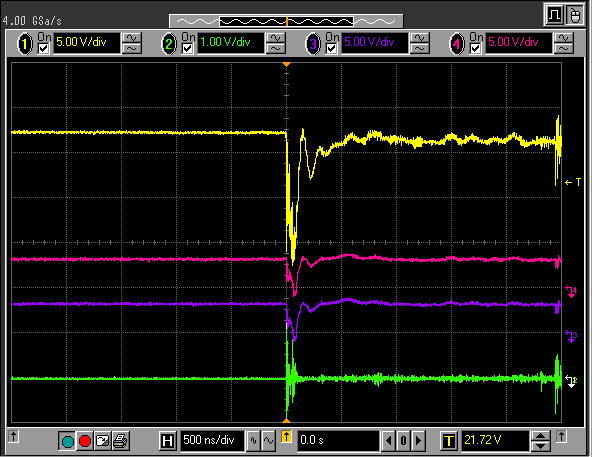

  6. FR-DK1 (弊社製リムーバブルケース) + PowerBook G4(DVI) 667 M8591

    CablePowerの変動による信号ラインへの影響はありません。


    (縦：5V/1目盛、横：500nS/1目盛)

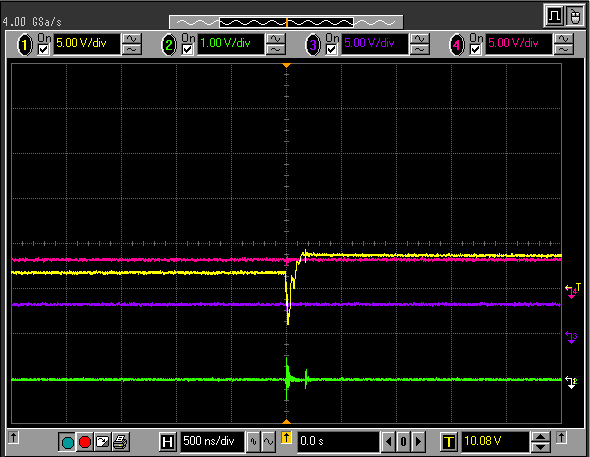

  7. FR-DK1 (弊社製リムーバブルケース) + REX-PCIFU2 (FireWireボード) + Power Mac G4 450 M5183

    CablePowerの変動による信号ラインへの影響はありません。


    (縦：5V/1目盛、横：500nS/1目盛)


  8. FR-DK1 (弊社製リムーバブルケース) + SONY VAIO RX66

    CablePowerの変動による信号ラインへの影響はありません。


    (縦：5V/1目盛、横：500nS/1目盛)
