■パソコン自動切替器 USB接続・DVI/Audio対応(2台用) REX-230UDA

接続事例

切替器本体に、パソコン2台(DVI・USB)とキーボード・マウス・モニタ(・スピーカー)を接続するのが、本製品の標準的な使用方法です。ここでは、上記以外で可能な切替器の使用方法をご紹介します。

マウス・キーボードのみ接続可能

切替器にモニタを接続せず、マウス・キーボードのみを切り替えて使うことができます。パソコン本体に直接モニタを接続して、非選択時の画面を表示することができます。

モニタをパソコンに直結して...
(1) マルチディスプレイ環境にする
切替器の対応解像度に制約を受けることなく使用。
(2) 非選択時も画面を表示できる
ネットトレーディングや、チャット・メール着信チェックなど。
(3) ディスプレイの2系統入力が使える
デジタルとアナログ2系統をもつディスプレイを、直接PCに接続。

2台の切替器でデュアルモニタの切り替え(Windows)

切替器を2台使用した、デュアルモニタの切り替えに対応。ホットキーにより、2台のモニタを同時に切り替えできます。モニタの解像度は異なっていてもOK。DVIモニタ用切替器REX-230UDAとアナログモニタ用切替器REX-230Uの混在も可能で、多様な組み合わせに対応できます。
<対応可能な切替器>
REX-230UREX-230UDA
※上記以外の切替器は対応していません

<使用上のご注意>
  • 切替器1と切替器2の選択PCを、切替器本体のボタンで同一にしてから、ホットキーでの切替をおこなってください。
  • 切替器1と切替器2で選択のズレが発生した場合は、切替器本体ボタンでの切替をおこなってください。

別売変換アダプタで、DVIポートを持たないパソコンを接続(Windows)

パソコンのVGA端子に別売「REX-VGA2DVI」を装着して、本製品に接続。REX-VGA2DVIは、パソコンからのVGA信号をDVI信号に変換するアダプタです。パソコンにDVI端子がなくても、DVIモニタを接続できます。


※REX-VGA2DVIを接続したPCは、PCのVGA出力、REX-VGA2DVI、接続モニタのいずれにも対応している解像度/リフレッシュレートに設定する必要があります。 ※REX-VGA2DVIは、HDCPに対応していません。※REX-VGA2DVIをご購入前に「REX-VGA2DVIのご注意」を確認ください。

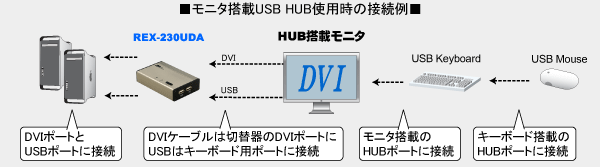

モニタ搭載USB HUB にキーボード・マウスを接続

Apple Cinema Displayなどのモニタに搭載しているUSB HUBにキーボード、マウスを接続し、切替器で使用することが可能です。


※モニタのHUB経由でキーボード・マウスを接続した場合、切替器に直結した時より切替時のレスポンスが遅くなります。
※モニタのUSBポートに、キーボード・マウス以外の機器(HD・カードリーダ・プリンタなど)は接続しないでください。
