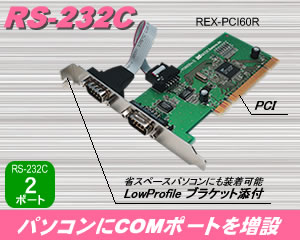

■2ポート RS-232C PCI ボード REX-PCI60R

シリアル(RS-232C)を2ポート増設。サーバOS、64ビットOSにも対応

COMポートを簡単増設
出荷完了品 ⇒後継:REX-PCI60D
2ポート RS-232C PCIボード
製品型番 価格(税別) JANコード
REX-PCI60R ¥11,000 4949090600089
対応OS(Win) 8.1/8/7/Vista/XP/2000/Me/98SE/NT4.0、Server 2012 R2/Server 2012/Server 2008 R2/Server 2008/Server 2003/2000 Server/NT Server 4.0
※32ビット/64ビット両対応
 ⇒ Windows 8/7/Server 2012/Server 2008 R2対応ドライバ
対応OS(Linux) 確認済みディストリビューション
有害6物質不使用 製品写真 注文画面
FAQ

製品特徴


接続図

パソコンにCOMポートを2ポート増設

パソコンのPCIスロットにCOMポートを増設。メモリマップ方式採用で、I/Oマップ方式のようなリソース不足に悩まされることがありません。業界標準の16C550互換UART搭載で、COMポート用に開発されたアプリケーションがそのまま使用できます。

※I/Oポートに直接アクセスしているアプリケーションは使用できません。

D-Sub 9ピン(オス)コネクタ採用

9ピンコネクタ業界標準のD-Sub 9pinコネクタ(オス)を採用。 市販のケーブルを使って、バックアップ電源、モデム、磁気カードリーダなどRS-232C機器との接続が可能。
電源供給などOEM向け受注生産が可能です(供給例)。
受注案件の窓口までお問い合わせください。

本製品を最大4枚まで増設可能

スロットに空きがあれば、1台のパソコンにREX-PCI60を最大4枚(合計8ポート)まで増設可能ですので、シリアル機器の多い現場用途にも柔軟に対応できます。
※WindowsNT4.0では1枚(2ポート)のみ装着可能。
■PCI拡張BOX「REX-PEPB4」でPCIスロットを増設■
PCIスロットが足りない場合は、PCIeスロット1基にPCIを4スロット増設できる拡張BOX「REX-PEPB4」が便利です。PCIe Hostカードと拡張Boxは専用ケーブルで接続。PCIe Hostカード「REX-PETH」(オプション購入も可能)を複数台のPCに導入すれば、ケーブルによるつなぎ替えのみで拡張BOXを共用することも可能です。
>> PCI Express to PCI 拡張BOX REX-PEPB4 製品情報ページへ

シーケンサなど計測制御機器にも対応

本製品は、電子天秤などの計測系、シーケンサ、NC工作機などの制御系機器の接続インターフェイスとしても、広く使用いただけます。

組み込みシステム、特定機器向けのカスタマイズも承っています。
受注案件の窓口までお問い合わせください。

ロープロファイルPCIにも対応

標準PCIスロットとLowProfile PCI の両対応。 添付ブラケットと交換するだけで、LowProfile PCIボードに。省スペースパソコンに最適です。

▼PCIでは2ポートのボードとして▼ ▼ロープロファイルPCIでは用途に合わせて▼
PCI×2ポート ロープロファイル×1ポート ロープロファイル×2ポート
  1スロットで1ポート増設 2スロット占有で2ポート増設可能

各ポートの最大DTE 通信速度921.6Kbps

静電気放電(ESD)保護機能搭載

気中放電±15KV、接触放電±8KVまでの保護機能付トランシーバを搭載。ラッチアップを起こしません。

Windowsサーバ、64ビット版Windowsにも対応

サーバOSは、Windows Server 2012 R2/Server 2012/Server 2008ほか、Server 2003、2000 Serverにも対応しています。64ビット版と32ビット版の両対応。 またユニバーサルPCIスロットをサポートし、5Vはもちろん3.3VのPCIバスを装備したパソコンでも使用できます。

ポートごとに送受信各64バイトのFIFOバッファ搭載

各ポートごとに送信64バイト、受信64バイトのFIFO(First-In First-Out)バッファを搭載。高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。

通信サンプルプログラム提供

アプリケーション開発を支援する VC/VB用通信サンプルプログラムを添付しています。(本サンプルプログラムは、弊社製RS-232Cインターフェイス共通で使用できます。)

有害6物質不使用

REX-PCI60Rは、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。

>> ラトックシステム有害化学物質制限の取り組み
