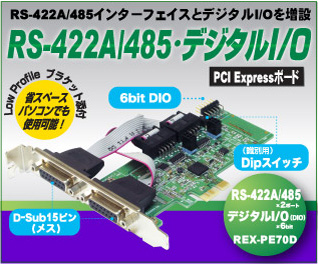

■RS-422A/485・デジタルI/O PCI Expressボード REX-PE70D

1本のPCIeスロットにRS-422A/485×2ポートと6bitデジタルI/O×1ポート増設

COMポートを簡単増設
ご購入はこちら
楽天 amazon Yahoo!
RS-422A/485・デジタルI/O PCI Expressボード
製品型番 価格(税別) JANコード
REX-PE70D ¥43,800 4949090600164
対応OS(Win) 11/10/8.1/8/7/Vista/XP/2000、Server 2008 R2/Server 2008/Server 2003 R2/Server 2003/2000 Server
※32ビット/64ビット両対応
対応OS(Linux) 確認済みディストリビューション
有害6物質不使用 製品写真

製品特徴


RS-422A/485ポートとデジタルI/Oのマルチファンクションボード

本製品は、1本のPCI Expressスロットに、RS-422A/485×2ポートと6bitデジタルI/O×1ポートを増設可能な、マルチファンクションボードです。

D-Sub 15ピン搭載、RS-422A/485モード切換可能

D-Sub 15pinコネクタ(メス)を2ポート搭載。ポートごとにRS-422AとRS-485のモードが切換可能なジャンパースイッチを、基板上に搭載しています。

VC++2010、VB2010、VC++6.0、VB6.0用のRS-422A/485通信サンプルプログラム付き。
9ピンコネクタ
D-Sub 15pinコネクタ
(メス)採用
モード設定用
ジャンパースイッチ

DIOポートを搭載、サンプルソースコード(ダウンロード提供)

基板上に、6bit DIOポートを搭載。高価なDIOインターフェイスを追加する必要がありません。DIOポート制御用Driver、DLL、サンプルコード(VC++6.0、VB6.0)。
オプションとして、DIOポートをPC外部に引き出せるケーブルとブラケットのセット(RCL-70D)も用意しています。

最大4枚まで識別可能

基板上のディップスイッチにより設定番号を取得し、ソフトウェア上で最大4枚までの基板が識別可能。各RS-422A/485ポートに割り当てられたCOMポート番号を確認するサンプルソースコードをご用意しています。(ダウンロード)
※サンプルソースは VC++2010,VB2010,VC++6.0,VB6.0用です。
※パソコンのスロット数により増設できるボード数は異なります。
※COMポート番号はOS上で自動割り当てされます。

ロープロファイルにも対応

標準PCI ExpressスロットとLowProfile PCI Expressの両対応。 添付ブラケットと交換するだけで、LowProfile PCI Expressボードに。省スペースパソコンに最適です。
▼標準では2ポートのボードとして▼ ▼ロープロファイルでは用途に合わせて▼
PCI×2ポート ロープロファイル×1ポート ロープロファイル×2ポート
  1スロットで1ポート増設 2スロット占有で2ポート増設可能

各ポートの最大DTE速度460.8kbps

静電気放電(ESD)保護機能搭載

気中放電±16.5KV、接触放電±8KVまでの保護機能付トランシーバを搭載。ラッチアップを起こしません。

WindowsサーバOS対応

サーバOSは、Windows Server 2008 R2/Server 2008/Server 2003 R2/Server 2003/2000 Serverに対応しています。

ポートごとに送受信各256バイトのFIFOバッファー搭載

各ポートごとに送信256バイト、受信256バイトのFIFO(First-In First-Out)バッファーを搭載。高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。

有害6物質不使用

REX-PE70Dは、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。
