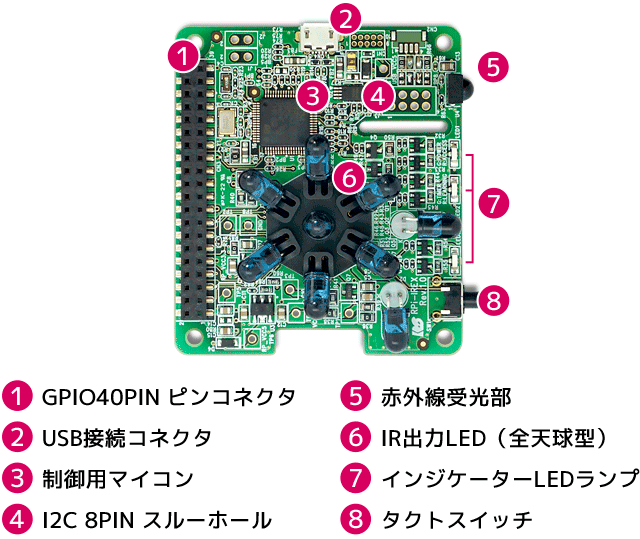

各部名称
GPIO
| ピン番号及び名称 |
説明 |
ピン番号及び名称 |
説明 |
| 1 |
3.3V |
3.3V 電源 |
2 |
5V |
5V電源 |
| 3 |
SDA1 / GPIO 2 |
I2C / SDA1（未使用） |
4 |
5V |
5V電源 |
| 5 |
SCL1 /GPIO 3 |
I2C / SCL1（未使用） |
6 |
GND |
GND |
| 7 |
GPIO 4 |
SW1用 |
8 |
GPIO 14 /TXD |
RPi-IREX制御用（出力） |
| 9 |
GND |
GND |
10 |
GPIO 15 / RXD |
RPi-IREX制御用（入力） |
| 11 |
GPIO 17 |
赤色LED（LED3：出力） |
12 |
GPIO 18 |
緑色LED（LED3：出力） |
| 13 |
GPIO 27 |
RaspberryPiとRPi-IREXのMPUが直結 |
14 |
GND |
GND |
| 15 |
GPIO 22 |
制御用MPUのリセット用 |
16 |
GPIO 23 |
microUSBのVbus検知用 |
| 17 |
3.3V |
3.3V電源 |
18 |
GPIO 24 |
（未使用） |
| 19 |
MOSI / GPIO 10 |
SPI / MOSI（未使用） |
20 |
GND |
GND |
| 21 |
MISO /GPIO 9 |
SPI / MISO（未使用） |
22 |
GPIO 25 |
（未使用） |
| 23 |
SCLK / GPIO 11 |
SPI SCLK（未使用） |
24 |
CE 0 / GPIO 8 |
SPI CE 0（未使用） |
| 25 |
GND |
GND |
26 |
CE 1 / GPIO 7 |
SPI CE 1（未使用） |
| 27 |
ID_SD / GPIO 0 |
（入出力）HAT_ID読み込み用I2C |
28 |
ID_SC / GPIO 1 |
（出力）HAT_ID読み込み用I2C |
| 29 |
GPIO 5 |
（未使用） |
30 |
GND |
GND |
| 31 |
GPIO 6 |
（未使用） |
32 |
GPIO 12 |
（未使用） |
| 33 |
GPIO 13 |
（未使用） |
34 |
GND |
GND |
| 35 |
GPIO 19 |
（未使用） |
36 |
GPIO 16 |
（未使用） |
| 37 |
GPIO 26 |
（未使用） |
38 |
GPIO 20 |
（未使用） |
| 39 |
GND |
GND |
40 |
GPIO 21 |
（未使用） |

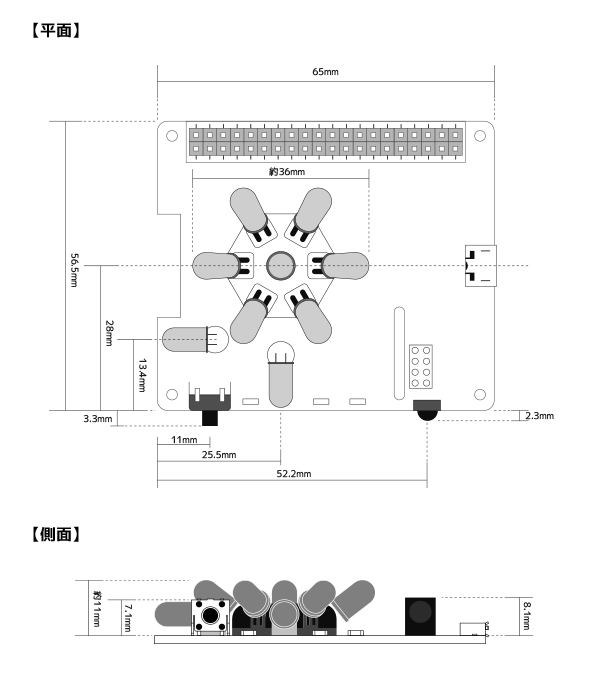

基板寸法
|
