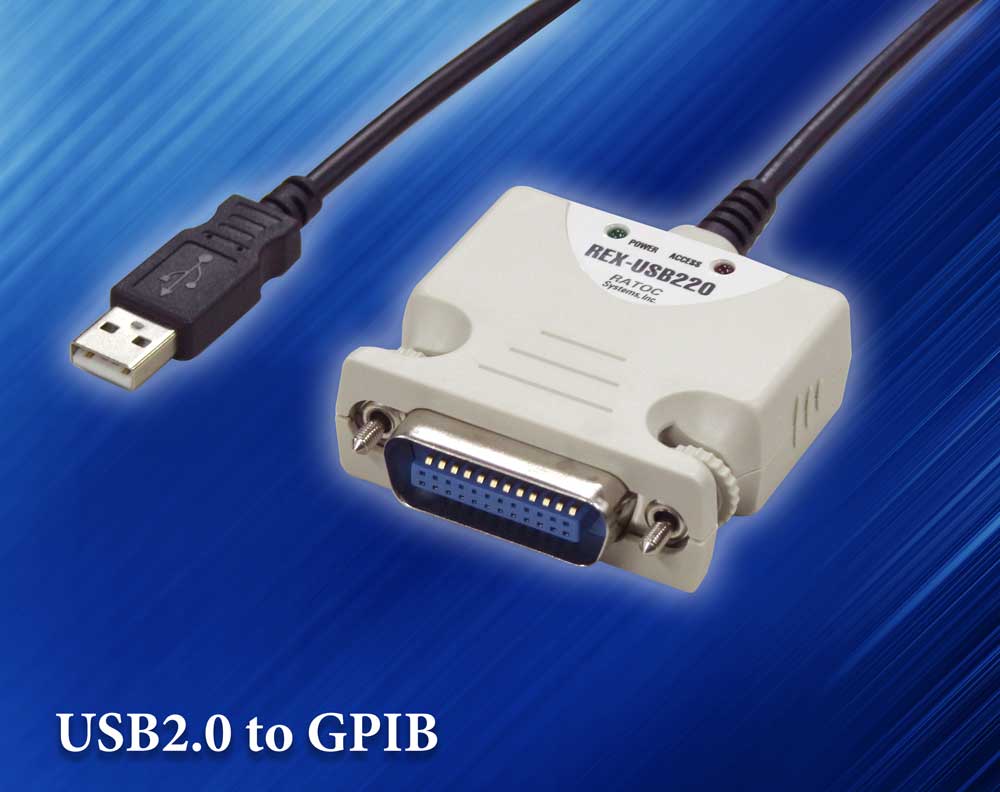

■USB2.0 to GPIB コンバータ REX-USB220

パソコンのUSBポートにGPIB機器を接続

USBポートにGPIB機器を接続 USB2.0 to GPIB Converter
製品型番 REX-USB220
標準価格(税別) ￥48,000
JANコード 4949090052208
対応OS(Win) Win Vista/XP/2000/Me/98SE
Linux Ready!
RoHS指令対応 デモ機貸出サービス 貸出販売サービス

特徴 対応環境 仕様 製品画像 注文画面

関連情報 ドライバ マニュアル FAQ

製品特徴


● USB ポートでGPIB 機器が接続可能に
● GPIBはIEEE488.2に準拠、USBはUSB2.0に準拠
● 各社計測機器サンプルプログラム添付
● 計測器用EXCELアドインシリーズにてデータ取込可能		 ● USB ならではのクイック＆イージー接続
● ファームウェアアップデート可能
● Linux 用ソフトウェアとサンプルプログラムを提供
● 環境に配慮したRoHS指令対応

REX-USB220接続例

USB ポートでGPIB機器が接続可能に

REX-USB220をパソコンのUSB ポートに接続すれば、GPIBインターフェースをもたないパソコンでもGPIB機器が使用可能に。 専用のアプリケーションを開発することにより、GPIBインターフェースをもつ各社計測機器を制御できます。 他の装置とのデータやコマンドの送受信を可能にするトーカ、リスナ、コントローラ機能装備。 複数のGPIB機器を接続するディジーチェーン可能。（ただしGPIBバス上で他のコントローラとの同居はできません。 ）

GPIBはIEEE488.2に準拠、USBはUSB2.0に準拠

GPIBは、IEEE488.2規格に準拠した実測700KB/secのデータ転送。USBはUSB2.0に準拠した最高480Mbpsのデータ転送。

各社計測機器サンプルプログラム添付

アプリケーション開発支援のための Microsoft　Visual C++/Visual Basic 対応ライブラリと各社計測機器用サンプルプログラムを豊富に収録。Windows Vista/XP/2000/Me/98SE 環境でのプログラム開発を容易に進めることができます。

メーカー デバイス
■添付CD収録サンプルプログラム
岩通計測 デジタルオシロスコープ(DS-8812)、ユニバーサルカウンタ(SC-7201、SC-7207)、ファンクションジェネレータ(SG-4115)
ヒューレットパッカード デジタルマルチメータ(HP3478A)、直流電圧源(E3631A)、ファンクションジェネレータ(33120A)
横河電機 デジタルパワーメータ(WT110E)、直流電圧・電流源(7651、YEW2553)
エーディーシー デジタルマルチメータ(R6552)
アジレント・テクノロジー デジタルオシロスコープ(54846A)
テクトロニクス デジタルオシロスコープ(TDS3054B)
菊水電子工業 電子負荷装置(PLZ164W)
日置電機 パワーハイテスタ(3332)
■新規追加サンプルプログラム >> WEBにて提供
岩通計測 ユニバーサルカウンタ(SC-7205、SC-7206)、デジタルマルチメータ(VOAC-7520) 、ファンクションジェネレータ(SG-4105)

※新規追加分は、ソフトウェアダウンロードサイトにて提供しています（添付CDには未収録）。
※サンプルプログラムは、随時追加を予定しています。
※弊社GPIB PCカード REX-5052用に作成したプログラムは、簡単な変更だけで使用可能です。
　−Visual C++：プロジェクトに組み込むヘッダファイル、ライブラリファイルを変更
　−Visual Basic：使用している関数gp_xxx()をU2GPIBAX オブジェクトの対応するメソッドに変更

計測器用EXCELアドインシリーズにてデータ取り込み可能 サンライズ・ロゴ

システムハウス・サンライズ社の計測器用EXCELアドインシリーズが使用可能。ご使用のGPIB機器にあった本シリーズを別途ご購入いただくことにより、Excelへのデータ取り込みが可能になります。
※計測器用EXCELアドインシリーズの詳細は、システムハウス・サンライズ社のサイトをご確認ください。

USB ならではのクイック＆イージー接続

  • Plug &Play 対応
    自動的に本製品やGPIB機器を認識し、簡単インストール。
  • ホットプラグ対応
    パソコンの電源を入れたまま、機器の抜き挿しが行えます。
  • 外部電源不要
    REX-USB220はパソコンのUSBポートから電源を取得。ACアダプタなどの外部電源は不要です。
  • デスクトップ・ノート両方で使用OK
    USBインターフェースがあれば、デスクトップ・ノートパソコンのどちらでも使用できます。パソコンごとにGPIBインターフェースを用意する必要はありません。
  • リソースフリー
    パソコンのIRQ・I/Oアドレスを消費しないので、面倒なリソースの割り当ては不要です。

ファームウェアアップデート可能

添付のファームウェアアップデートツールにより、REX-USB220の機能拡張等に対応した最新のファームウェア（弊社WEBサイトにて公開）に書き換えることができます。

本ツールでは、コンバータID(0〜255)の設定も可能。ファームウェア上のIDをユニークに書き換えることで、1台のパソコンに複数のREX-USB220を接続できます。

※REX-USB220はコントローラとして機能するため、GPIBバス上で他のコントローラとの同居はできません。
※出荷時のコンバータIDは0に設定されています。


Linux 用ソフトウェアとサンプルプログラムを提供

Linux用のドライバおよびライブラリ、サンプルプログラムを、弊社ホームページにてダウンロード提供。Linux システムでも、REX-USB220で接続してGPIB機器をご使用いただくことができます。

Linux用ソフトウェアのダウンロード（Fedora Core 4用 Makefile 提供） >>

環境に配慮したRoHS指令対応

REX-USB220（2005年11月以降出荷）は、RoHS指令で制限されている鉛などの６化学物質を使用していない、環境と人にやさしい製品です。輸出向け工業製品にも、安心して組み込み使用いただけます。

ラトックシステム有害化学物質制限の取り組み >>
