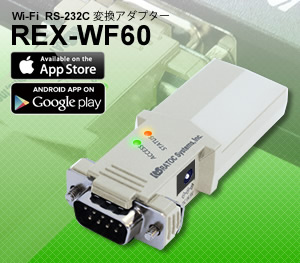

■Wi-Fi RS-232C 変換アダプター REX-WF60

RS-232C機器との接続をWi-Fiで無線化できる


USBポートにシリアル(RS-232C)機器を接続!
Wi-Fi RS-232C 変換アダプター
製品型番 価格(税別) JANコード
REX-WF60 ¥28,000 4949090600317
対応OS(Win) 10/8.1/8/7/Vista/XP(SP3)
※32ビット/64ビット両対応
対応OS(Win) 9.x / 8.x / 7.x / 6.x
対応OS(Win) 7.x / 6.x / 5.x / 4.x / 3.2 / 2.3.x
有害6物質不使用 製品写真 注文画面

特徴


REX-USB60MI接続図

離れた場所にあるデジタル測定器などを管理

60SeriesimgREX-WF60はワイヤレスLANを介して離れた場所にあるシリアル通信機器を、制御・管理できるシリアルインターフェイスです。
またコネクターには、EIA/TIA-232-F 規格対応のD-Sub 9Pin を採用しており、RS-232C機器とWi-Fi接続で通信が可能です。

IEEE802.11b/g規格に対応、またWEP-128、WPA-PSK(TKIP)、WPA2-PSK(AES)認証に対応し、様々な無線LANの環境下で使用することができ、シリアルインターフェイスを持たないPCやiOS端末、Android端末なども接続することができ、対象の機器との距離が離れている場合など様々な用途に使用が可能です。


アクセスポイントモード・インフラストラクチャ、2つのモードを搭載

USBでホットプラグREX-WF60は、ルーターなど通信機器を介して通信するインフラストラクチャーモードと、REX-WF60をアクセスポイントとして直接通信をおこなうアクセスポイントモード※1に対応。 離れた場所にある、固定された機器を使用する場合も、ストレスなくRS-232C機器が使用可能。

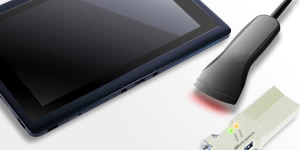

バーコードスキャナー、磁気カードリーダー、RF-IDタグリーダーなどを接続できます。

※1. アクセスポイントモードを使用するには、ファームウェアがVer.4.00.1以降であることが必要です。
シリアル番号がWF6000000000〜WF6000000200のうち、ホスト端末で検出時のデバイス名が「Wifly-xxx」と「f」が小文字の場合はファームウェアがVer.2.38.3となりますのでアップデートが必要です。(「WiFly-xxx」と「F」が大文字の場合はファームウェアがVer.4.00.1以降です。)

⇒ファームウェアアップデートユーティリティはこちら

※TA・モデムには対応していません
※RS-232Cポートに接続して使用するシリアルマウスはサポートしていません

◆ REX-WF60 設定手順

  1. 本製品の電源を入れる。(外部電源もしくはD-Sub 9番ピン)
    ※D-Subから給電する場合は、シリアル機器と接続してください。
  2. REX-WF60とホスト端末を接続する。
  3. Wi-Fiの接続設定と、通信プロパティの設定をおこなう。
  4. RS-232C機器と接続し通信する。

2通りの電源供給方法で、用途に応じて変更が可能

本製品への電源供給は、ACアダプター(RSO-AC05)での給電方法と、接続デバイスからD-Subの9番ピンへ給電する方法の2種類の方法で電源を確保できる為、使用環境に合わせて使い分けることが可能。 *また、ACアダプターを接続した状態でDIPスイッチを切替えることで、9番ピンから5Vの出力を行うこともでき、外部の機器へ電源を供給することもできます。

*DC5V/1.0A 程度の供給が可能。


通信状態がよくわかる通信モニターLED搭載

本製品と接続された機器との通信状態がわかるLEDを搭載。
発光色 発光色
LED 動作 LED 動作
LED 1 【DIP SW 1番 ON時】
点灯 Wi-Fi接続中
点滅 不定期に点滅 RS-232Cのデータ
送受信中
1秒に2回 Wi-Fi未接続
LED 2 【DIP SW 1番 ON時】
点灯 Wi-Fi接続中
点滅 1秒に4回 Wi-Fi接続中
1秒に1回 Wi-Fi未接続
【DIP SW 1番 OFF時】
点灯 電源ON状態
点滅 不定期に点滅 RS-232Cのデータ
送受信中
【DIP SW 1番 OFF時】
点灯 Wi-Fi接続中
点滅 1秒に2回 Wi-Fi未接続

簡単設定ユーティリティと通信サンプルプログラムを提供。

簡単設定ユーティリティと通信サンプルプログラム(Windows VC++2008)を提供※。また自作アプリケーションに役立つサンプルソースコードを提供。

iOS/Android/Windows共にインフラストラクチャモード簡単設定ユーティリティを提供。
iOS/Android端末にはTCP/IP接続モードの通信サンプルプログラム、WindowsPC版は通信サンプルプログラムはTCP/IP接続モードに加え仮想COMポート接続モードをサポートしています。

e2eStoreサイトでは、会員限定でAndroidサンプルプログラムのソースおよび解説マニュアルがダウンロードできます。
e2eストア

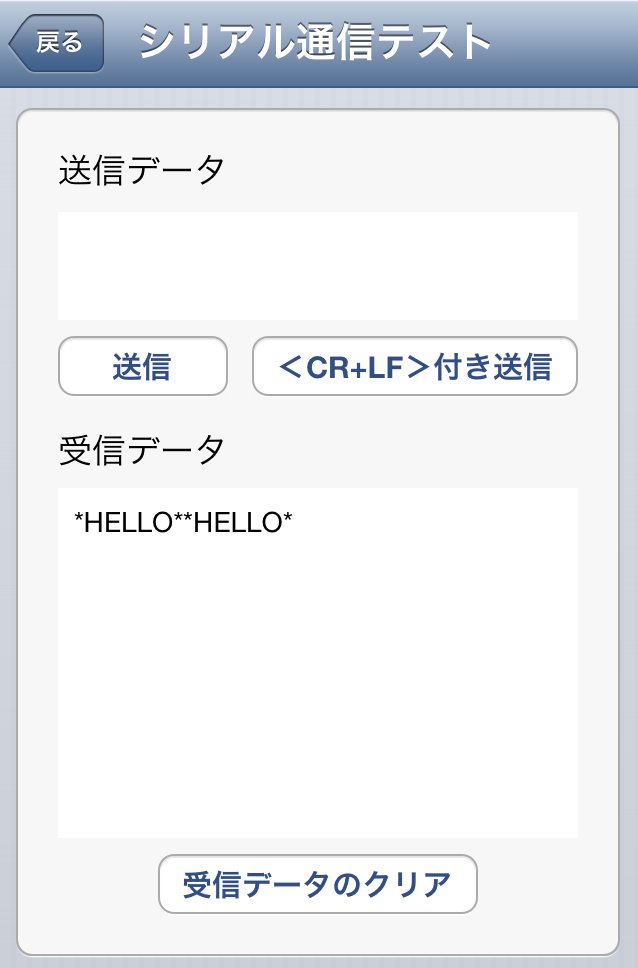

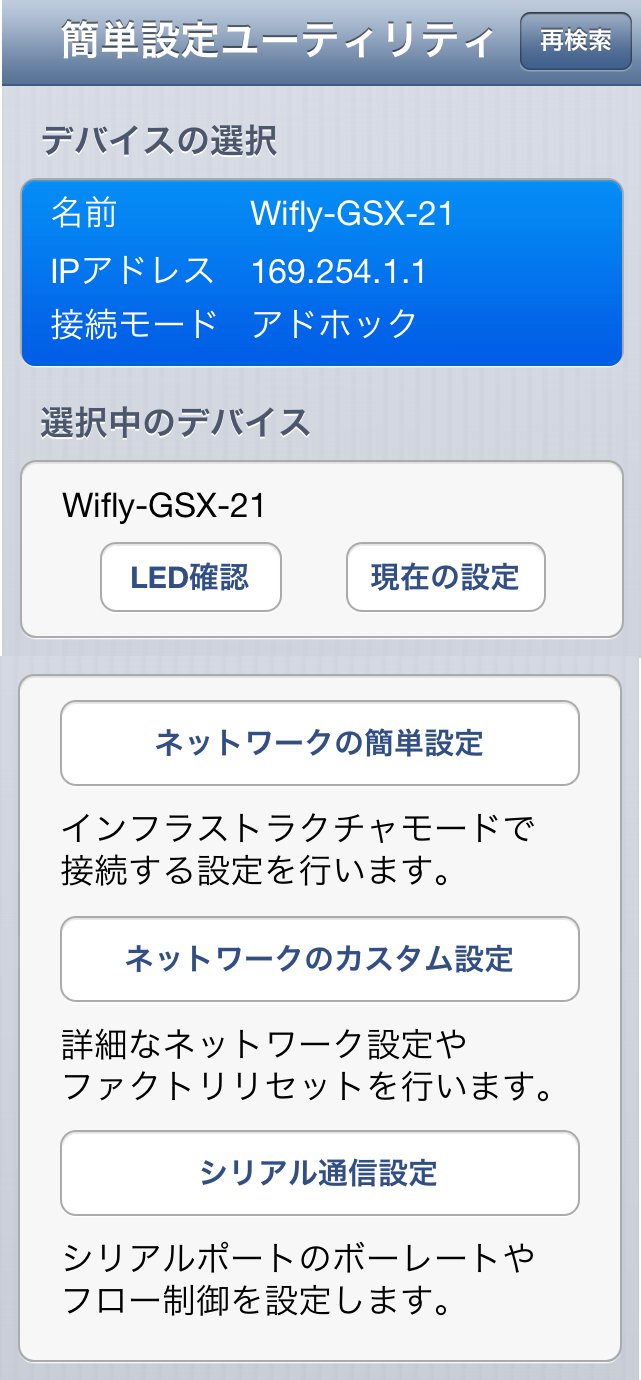

◆ iOS アプリケーション
※各画像をクリックすると拡大します
Android_WiFiEasySetting Android_WiFiEasySetting Android_WiFiEasySetting

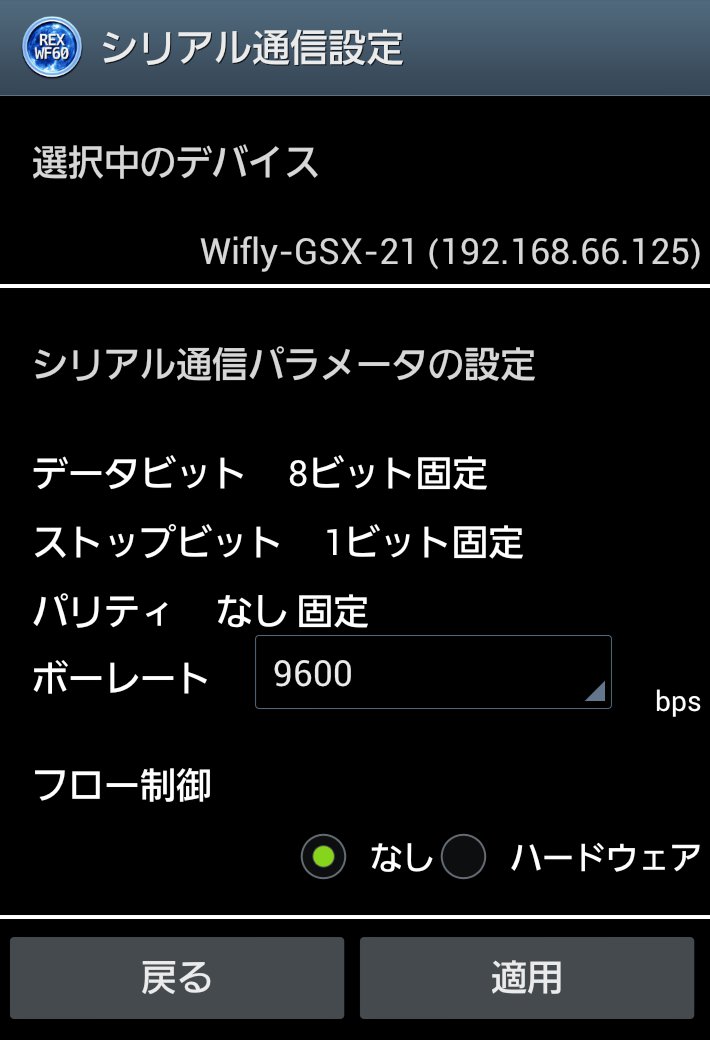

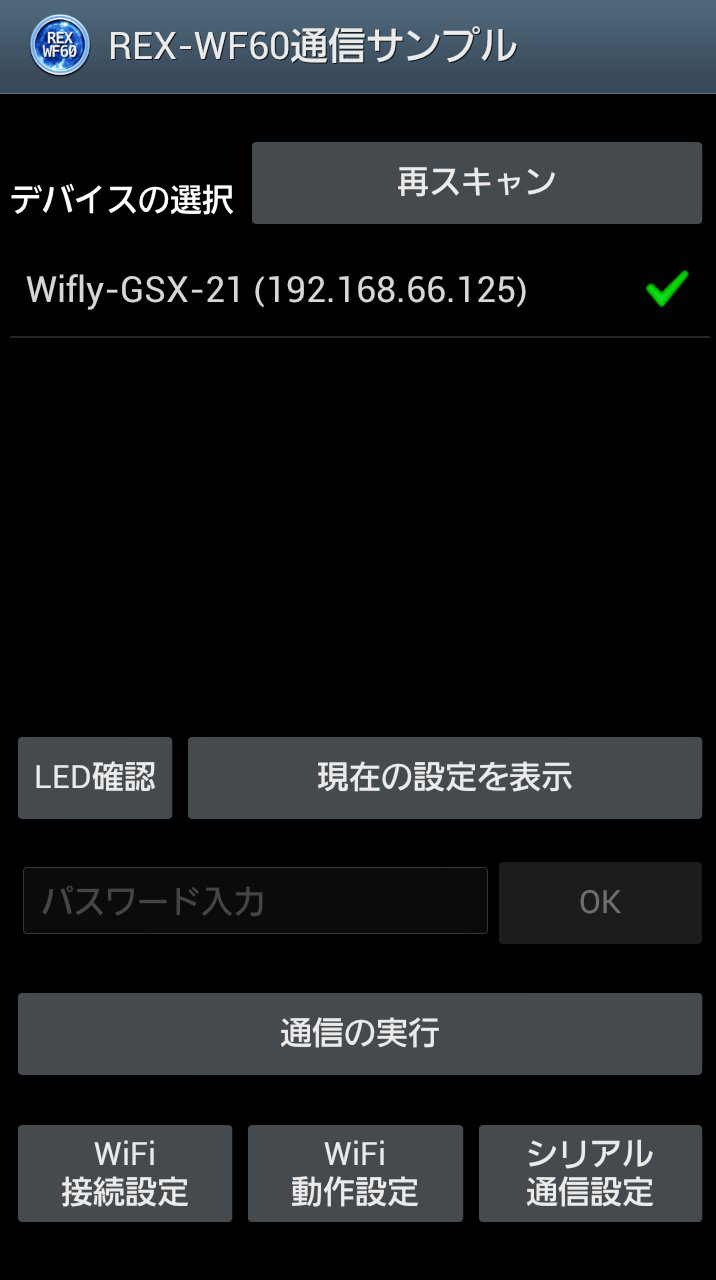

◆ Android アプリケーション
※各画像をクリックすると拡大します
Android_WiFiEasySetting Android_WiFiEasySetting
◆ Windows アプリケーション
※各画像をクリックすると拡大します

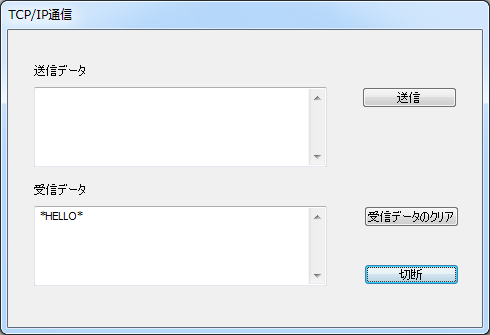

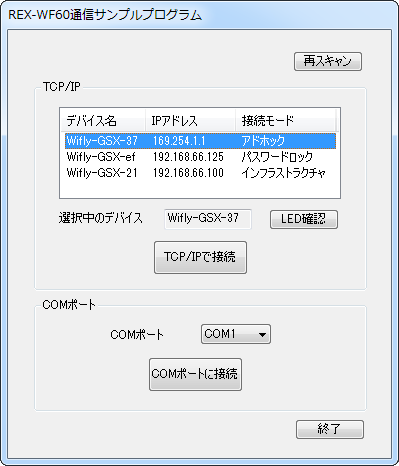

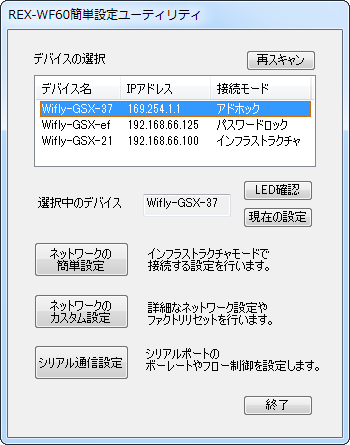

REX-WF60通信設定ユーティリティ REX-WF60通信サンプルプログラム REX-WF60 TCP/IP通信ダイアログ

※画面は開発中のものであり、製品版とは外観および仕様等、異なる場合があります。


有害6物質不使用

REX-WF60は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。
