Raspberry-Pi I2C絶縁型
シリアルボード
製品型番RPi-GP60
価格（税別）￥21,800（税別）
JAN4949090440098
ご購入はこちら

e2eストアで購入する

近くのお店で探す

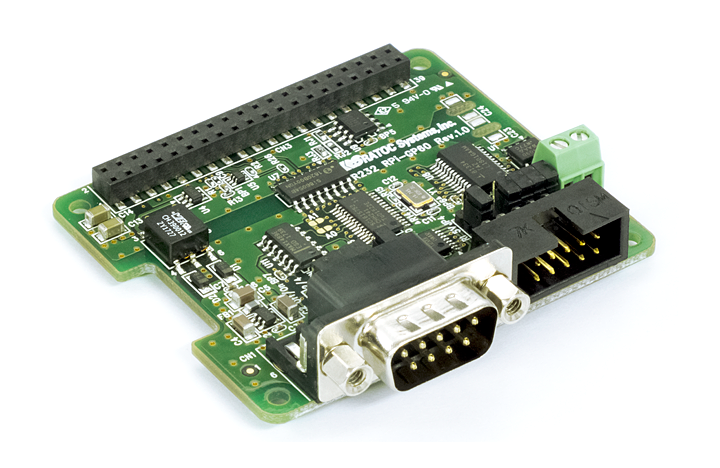

Raspberry-Pi GPIO40Pinコネクタに装着する絶縁型シリアルボード

本製品は、産業用途で特に定評のあるRS-485/422や、様々な環境下で幅広く使われているRS232などのシリアル通信が可能なRaspberry Pi 拡張ボードです。　本製品をRaspberry PiのGPIO（I2C）接続することで、FA現場における機器（PCやPLC、マイコンボードなどのコントローラ）の制御や、各種測定器を使った計測が可能。アナログ、デジタルでの入出力が行えます。

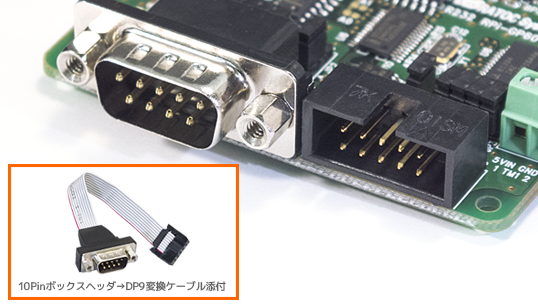

DB9および10pinボックスヘッダをそれぞれ１基搭載

本製品に搭載されるシリアル端子はDB9タイプと10pinボックスヘッダタイプの２種類をそれぞれ１基ずつ搭載。ご使用いただく用途やコネクタ形状に合わせてお選び頂けます。

2ポートのRS-232またはRS-485/422に対応
各ポートでRS-232,RS-485/422 (半二重/全二重)の設定が可能

RPi-GP60のシリアルポートは用途に合わせてRS-232、RS-485/422と変更が可能。RS-232を2ポートで使用する場合も、RS-232とRS-485/422をそれぞれ１ポートずつ使用する場合も自由に設定ができます。

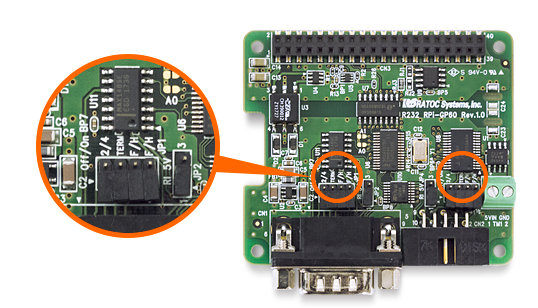

また、RPi-GP60のポート設定は基板上のジャンパを切り替えるだけの簡単操作。切替はそれぞれRS-232⇔RS-485/422（2/4）、終端設定（TERM）、半二重/全二重設定（F/H）の変更が可能です。

その他の特徴

  • 半二重送受信自動切り替えに対応
    RPi-GP60でRS-485の半二重通信をおこなう場合でも、送信・受信は自動切替式。設定の変更などわずらわしい手間をかける必要がありません。
  • I2C-シリアル2ポートのコントローラにSC16IS752を採用
    本製品のシリアルコントローラーは、SC16IS752（NXP社）を採用しています。
  • シリアルポートはGPIO40pin間と絶縁(絶縁耐圧2.5kV)
    本製品のアイソレーションには、シリアル入出力側とGPIO40PIN間は電気的に分離絶縁をおこなう「デジタルアイソレーター」を採用。　低消費電力（低発熱）で実装面積を小さくできる利点があり、一般的なフォトカプラ方式よりも高速な動作を実現します。

製品仕様

製品名称 Raspberry Pi I2C 絶縁型シリアルボード
製品型番 RPi-GP60
インターフェイス GPIO40ピン > I2C
コントローラ SC16IS752
シリアルポート D-Sub9Pin x1, 10PinBOXヘッダ X1
※10Pin Boxヘッダ用 → D-Sub9Pin変換ケーブル添付
外部電源端子 2Pin端子台
※D-Sub9ピン、10ピンBOXの9番ピンを5VPUTに設定した場合、+5Vを供給
シリアル規格
【RS232】		 TIA/EIA-232F 準拠*1
*1 基板上のジャンパーピンにより設定が可能
シリアル規格
【RS-485/422A（半二重/全二重）】		 TIA/EIA-485-A, TIA/EIA-422-B 準拠*1
半二重通信は送受信自動切替に対応
*1 基板上のジャンパーピンにより設定が可能
対応ボーレート 110, 300, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600,（115200, 230400, 460800, 921600）
※ I2Cの速度制限（標準100kHz）により、115200bps以上はフロー制御を推奨
※ RS-232Cの場合、トランシーバの制限（650kbps）により、最大460800bpsまでとなります
※ RS-485/422Aの場合、シリアルコントローラの制限により、最大921600bpsまでとなります
FIFO 送受信 各64Byte
絶縁耐圧 2.5kV（シリアルポートとGPIO40pin間）
※2つのシリアルポート間は非絶縁
静電耐圧 15kV
電源 +5V/+3.3V（GPIOポートから供給）
消費電流 最大 5V / 150 mA 、3.3V / 20 mA
動作環境 温度：0～40℃、湿度：20～80%（結露なきこと）
基板寸法 65.0 x 56.5 mm （突起物含まず）
重量 約 28 g
パッケージ内容 RPi-GP60本体
10ピンボックスヘッダ接続用D-Sub9ピンケーブル（約10cm）
設定用ショートプラグ x10（うち2個は基板へ装着済み）
GPIO 40P ピンヘッダー
M2.6スペーサー x4
M2.6ネジ x8
補足文書
保証書
提供ソフトウェア Python3 サンプルプログラム
保証期間 1年間
製造 日本製
