Ｑ．ＳＣＳＩ機器のフォーマットをするには？

●フォーマットユーティリティ●
ＲＥＸ　ＳＣＳＩホストアダプタに接続されたハードディスク・ＭＯなどのメディアのフォーマットは、REX-9530、REX-PCI30、REX-PCI32添付の「ＲＥＸ　ＳＣＳＩユーティリティ（フォーマットユーティリティ）」でおこなうことができます。（プログラム名：ＲＥＸＦＭＴ９５．ＥＸＥ）

フォーマットユーティリティ起動します。
[スタート]→[プログラム]→[REX SCSIユーティリティ]→[フォーマットユーティリティ]
SCSIホストアダプタごとに接続されている機器の情報(SCSI ID,LUN,ベンダ名,型番)が表示されますので、フォーマットしたい機器を選択し[セレクト]ボタンを押します。
次の画面で「区画番号」に対し右クリックで[メディアの初期化]を選択します。

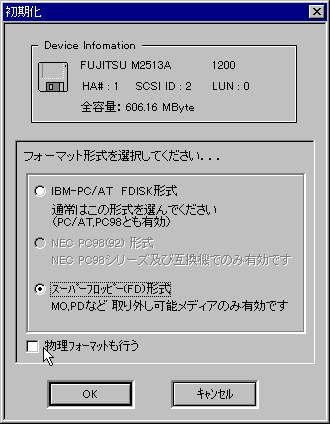

初期化の指定画面（左図）が表示されます。
ハードディスクなどの場合は[IBM-PC/AT FDISK形式]、ＭＯ，ＰＤなどリムーバブルメディアの場合は[スーパーフロッピー(FD)形式]を選択してください。
また、物理フォーマットを同時に行うことができます。
次の画面でフォーマットするメディアの区画の設定を行います。
ファイルシステムは「ＦＡＴ１６」「ＦＡＴ３２」から選択できます。
フォーマット後、システムを再起動します。

●フォーマット上の注意●

フォーマットするとメディアに記録されているデータは失われます。
→　必要なデータは必ずフォーマット前に別のメディアに保存
ＦＡＴ３２を選択すると、ＦＡＴ３２をサポートしているＯＳでのみアクセスが可能になります。
→　Windows 95B(OSR2)のみアクセス可能
　　Windows 95A以前のWindows、WindowsNT、DOSなどではアクセスできません

●フォーマットユーティリティによる制限●

本ユーティリティで初期化したメディアに対しては、Windowsシステムのクイックフォーマットができなくなります。
→　[通常のフォーマット]のみ使用可能
ブートディスク（起動ディスク）は作成できません。
→　ＦＤＩＳＫおよびＦＯＲＭＡＴコマンドを使用

その他ＲＥＸ　ＳＣＳＩユーティリティの機能としては、「ＳＣＳＩ機器接続確認ユーティリティ（ＷＩＮＳＳＣ．ＥＸＥ）」があります。

ここで紹介したユーティリティをご利用になる場合、製品の添付ディスクに含まれる「ＳＥＴＵＰ９５．ＥＸＥ」を実行し、インストールを行ってください。

●ブートディスクのフォーマット●

ブートディスクのフォーマットには、以下のＤＯＳコマンドを使用します。

ＤＯＳ／Ｖの場合は

ＦＤＩＳＫを行ってから
ＦＯＲＭＡＴでパーティションごとのフォーマットを行い
ＦＤＩＳＫで状態を「アクティブ」に

ＰＣ－９８の場合は

ＦＯＲＭＡＴでフォーマットを行ってから
ＦＯＲＭＡＴのままパーティションをおこない
ＦＯＲＭＡＴのまま状態を「アクティブ」に

の手順で行います。

【ＦＤＩＳＫ】（ＤＯＳ／Ｖの場合）: ディスクのパーティションを行います。
パーティションとは、ハードディスクの中に使用する領域を確保するものです。
１つのハードディスクを２つの領域にパーティションし、基本パーティション領域と論理パーティション領域を指定すると、ＯＳ上からは２つのドライブに見えるようになります。

フォーマット後再度ＦＤＩＳＫコマンドを入力し、領域の状態を「アクティブ」にします。

※ＰＣ－９８シリーズでのパーティション・状態変更は、ＦＯＲＭＡＴで行いますのでＦＤＩＳＫコマンドは不要です
【ＦＯＲＭＡＴ】: ディスクの初期化を行います。
指定したファイルシステムに従って、データの読み書きができるように基本情報を記録します。
【物理フォーマット】: ローレベルフォーマットともいいます。
ハードディスクをセクタ（ディスクを使用する最小単位）の配置からやりなおしを行い、パーティションテーブルなどのデータも完全に消去されます。

●ファイルシステムＦＡＴ１６とＦＡＴ３２●

ＲＥＸフォーマットユーティリティは２種類のファイルシステムをサポートしています。
「ＦＡＴ」はFile Allocation Tableの略で、ファイルをおいているディスク上の場所を記録している領域のことをさします。
ＦＡＴはデータを管理する単位として「クラスタ（セクタをいくつかまとめたもの）」を使用しています。

【ＦＡＴ１６】: ＭＳ－ＤＯＳから現在まで採用されているファイルシステム。
１６ビットＦＡＴ３２ビットセクタ。
管理できるハードディスク容量は最大で２ＧＢ。
クラスタサイズがハードディスク２ＧＢの場合で３２ＫＢと大きいため、数バイトほどの小さなファイルを保存する場合無駄に使用する領域が多くなってしまいます。
【ＦＡＴ３２】: Windows 95 OSR2で採用されはじめたファイルシステム。
３２ビットＦＡＴ３２ビットセクタ。
管理できるハードディスク容量は最大で２ＴＢ(テラバイト＝ギガの1000倍)と大幅に向上、クラスタサイズも４ＫＢと小さくなりました。
ＦＡＴ３２からはＦＡＴ１６にアクセスできますが、ＦＡＴ１６からＦＡＴ３２へはアクセスできません。

Windows 95 OSR2以外のOSが混在する環境やトラブル時の普及(DOSコマンドの利用など)を考えると、まだまだＦＡＴ１６フォーマットが主流です。
