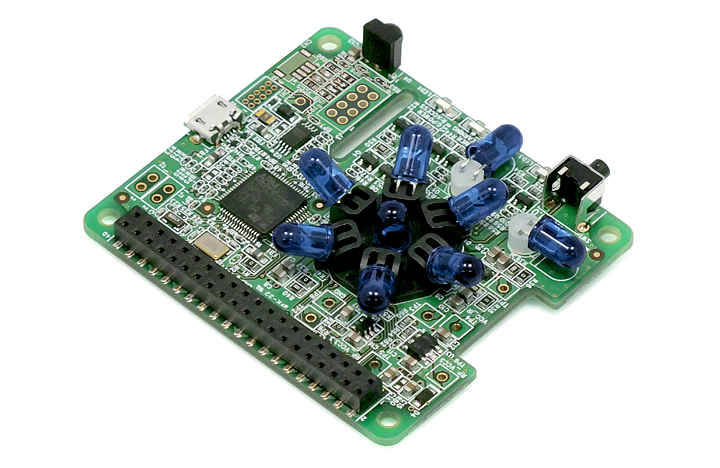

RaspberryPi UART/USB対応
赤外線学習リモコンボード
製品型番RPi-IREX
価格（税別）￥9,800（税別）
JAN4949090440111
ご購入はこちら

e2eストアで購入する

近くのお店で探す

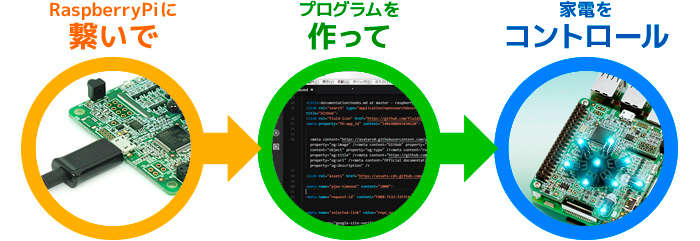

ものづくり技術を学びながら使える学習キット

RPi-IREXは、RaspberryPiに接続しプログラミングをおこなうことで赤外線学習リモコン機能を追加することのできる拡張キットです。　本製品を使用することで、家にある様々な家電製品をコントロールすることができる学習リモコンを構築でき、ものづくりの技術を楽しみながら学ぶことができます。

赤外線フォーマットに依存しない学習方式を採用

ラトックのWIFI 家電リモコン「WFIREX」シリーズで培った技術をベースに、様々なメーカーの赤外線フォーマットを検証、リモコンフォーマットに依存することが無い学習方式を採用しました。
日本でよく利用されるNEC/家電協/SONYフォーマットの他、海外メーカーなどの独自フォーマットを採用したリモコン信号も登録することが可能です。

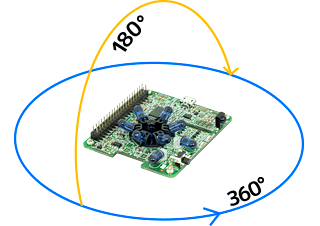

赤外線LEDを9方向に実装で半天球に照射が可能

RPi-IREXの出力LEDは、9方向の照射の半天球型LEDを搭載。赤外線の有効範囲は、水平方向 最大360度、垂直方向 最大180度、距離は最大10mで、室内の様々な家電を1箇所でコントロールすることが可能です。

※本製品は広範囲に赤外線が行き渡るよう、見通しのよい場所に設置してください。
※家電製品（受信側）の性能により異なります。

その他の特徴

  • 赤外線の学習/送信機能をコマンドで制御が可能なファームウェアを搭載
    本製品には、赤外線信号の学習機能・送信機能を専用のアプリではなく、コマンドで制御することが可能なファームウェアを搭載。本製品のコマンド仕様を元に、用途にあったアプリケーションを作ることが可能です。
  • 接続は HATタイプ（UART）とUSB接続の2パターン
    本製品の接続は多くのRaspberry Pi関連機器にも見られるGPIO40Pin接続型のHATタイプと、接続が手軽なUSBタイプの2パターンを用意。用途に合わせてつなぎ方を変更することが出来ます。
  • セットアップに必要なマニュアルや、制御に必要なサンプルコードを公開
    本製品をセットアップするうえで必要な手順や、制御するためのサンプルコードは、本製品専用のページを公開。安心して閲覧いただける様、操作手順などもご用意しています。
  • Siriなど音声操作で制御することが可能なHomebridge にも応用が可能
    本製品は、iOS HomeKit APIをエミュレートしたサーバー「Homebridge※」に対応。 Homebridgeを使うことで、お手持ちのiPhoneから音声で家電をコントロールすることが可能です。
    ※本製品には「Homebridge」は含まれていません。使用するためにはNode.jsサーバーの環境構築が必要です。

製品仕様

製品名称 Raspberry Pi UART/USB対応 赤外線学習リモコンボード
製品型番 RPi-IREX
対応RaspberryPi GPIOピンヘッダーを装備、もしくはI/Oボード等で拡張したRaspberryPi
対応リモコン 各種赤外線リモコン（SONY,NEC,家電製品協会,その他メーカー独自フォーマット対応）
※RFリモコンなど赤外線通信以外で制御するリモコンには対応していません。
※すべてのリモコンでの学習および動作を保証するものではありません。
状態表示
LED1		 緑点灯：　USBモード電源ON
緑点滅：　赤外線信号出力（USBモード）
赤点灯：　UARTモード電源ON
赤点滅：　赤外線信号出力（UARTモード）
状態表示
LED2		 赤点灯：　赤外線信号学習モード時
状態表示
LED3		 緑点灯：　GPIO40PINで制御が可能（GPIO12番）
赤点灯：　GPIO40PINで制御が可能（GPIO11番）
赤外線：送信 高出力赤外線LED x9
赤外線：受信 リモコン向け赤外線受信素子
赤外線：有効範囲 見通し 10m ※家電製品（受信側）の性能によりことなります。
水平方向 最大360度、垂直方向 最大180度
インターフェイス1
GPIO HATタイプ		 UART
インターフェイス2
micro USB		 USB2.0 CDCクラス
タクトスイッチ GPIO40PINに入力（GPIO7番）
接続方法 GPIO40PIN接続またはUSB接続
電源 +5V GPIO 40PIN もしくはUSBより給電
消費電流 約 400mA
動作環境 温度：0～40℃、湿度：20～80%（結露なきこと）
基板寸法 65.0 x 56.5 mm （突起物含まず）
重量 約 20 g
パッケージ内容 RPi-IREX本体
GPIO 40P ピンヘッダー
M2.6スペーサー x4
M2.6ネジ x8
ユーザーズマニュアル兼保証書
保証期間 1年間

オプション

製品名 型番 価格（税別）
JAN		 備考

ダウンロード

マニュアル RPi-IREXユーザーズマニュアル PDF版 ダウンロード
マニュアル RPi-IREXユーザーズマニュアル Git-Hub版 https://github.com/ratocsystems/rpi-gp90
サンプルソース RPi-IREXサンプルソースコード for Python DL版 ダウンロード
サンプルソース RPi-IREXサンプルソース(リモコン学習用)Git-Hub版 https://github.com/ratocsystems/rpi-irex/blob/master/python/irexIn.py
サンプルソース RPi-IREXサンプルソース(リモコン出力用)Git-Hub版 https://github.com/ratocsystems/rpi-irex/blob/master/python/irexOut.py
マニュアル Pythonサンプルソースコードの使い方 https://github.com/ratocsystems/rpi-irex/blob/master/python/README.md

よくある質問

よくある質問は現在ございません。
