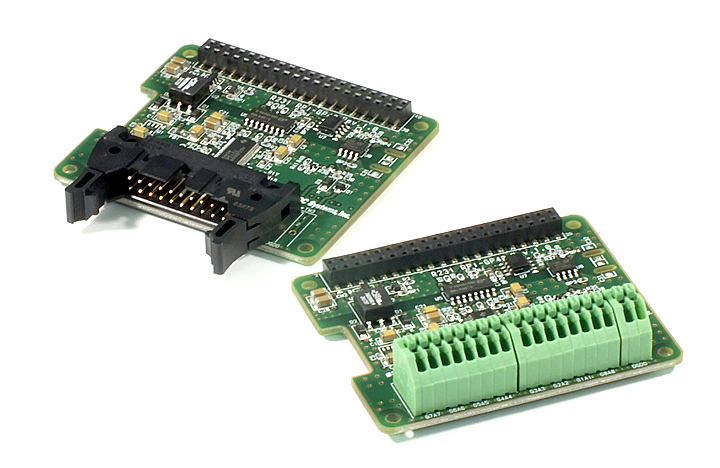

Raspberry-Pi SPI絶縁型
アナログ入力ボード
製品型番RPi-GP40(T/M)
価格(税別)¥26,800(税別)
JAN4949090440081(T)
4949090440135(M)
ご購入はこちら

e2eストアで購入する

近くのお店で探す

センサーデバイスなどアナログ信号の取得に最適なアナログ入力ボード

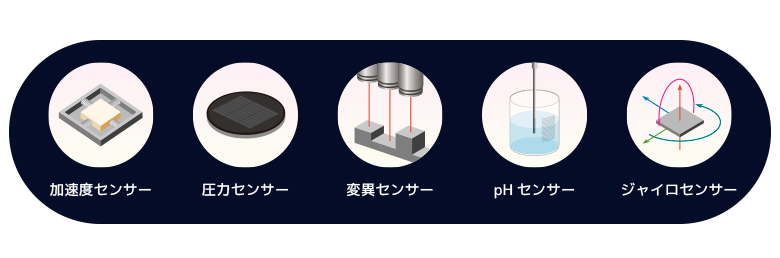

RPi-GP40T/RPi-GP40Mは、Raspberry Piの GPIO 40Pin(SPI)に接続する絶縁型のアナログ入力、デジタル変換ボードです。 本製品をRaspberry Piに接続し使用することで、センサーデバイスからのアナログ信号を入力しデジタル信号へ変換することが可能です。本製品を Raspberry Pi CM3キャリアボード「RPi-CM3MB2/-PoE」「RPi-CM3MB3」へ導入することで、温度や湿度、圧力や磁気、pH、加速度、変位などのセンサー情報を収集する通信インターフェイスとしてもご使用いただけます。

HATボードサイズに8chのアナログ入力、1chのデジタル出力を搭載

本製品はRaspberry PiのHATボードサイズ(65mm x 56.5mm)に 16chのPWM出力と、4chのパルス入出力を搭載しています。

MILコネクタモデルはデジタル入力にも対応

RPi-GP40シリーズには、オープンコレクタ方式のデジタル出力端子を1ch搭載しています(TモデルMモデル共通)。

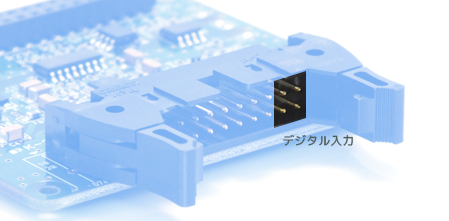

またそれ以外にも、MILコネクタモデルにはデジタル入力(5V/10kΩプルアップ)を搭載しています。

その他の特徴

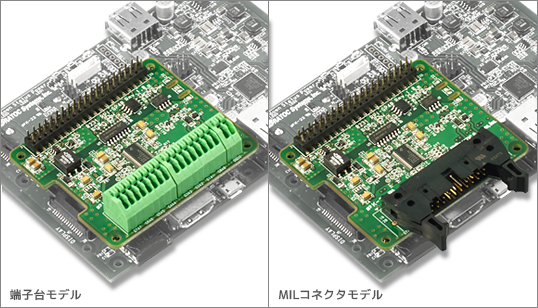

  • 端子台モデルとMILコネクタモデルの2種類をご用意
    RPi-GP40シリーズの入出力端子は、結線が容易な端子台タイプと、ロック機構を持ち、ハーネスの抜けに耐性の強いMILコネクタタイプ(20pin)の2種類をラインナップしています。
  • 分解能12bit / 500ksps*、電圧の入力レンジを変更可能
    本製品のアナログ入力分解能は12bit / 500ksps(理論値)で、電圧入力レンジは ±10V, ±5V, ±2.5V, ±1V, ±0.5V(bipolar)0-10V, 0-5V, 0-2.5V, 0-1V(unipolar)に対応、入力レンジはソフトウェア上で設定することが可能です。また、基板上のジャンパ抵抗設定で、4-20mAの電流計測にも対応が可能です。
  • RaspberryPi環境で使用するために必要なサンプルソースやガイドを公開
    本製品をセットアップするうえで必要な手順や、制御するためのサンプルコードは、本製品専用のページを公開。すぐに作業に取り掛かれる様、操作手順などもご用意しています。

製品仕様

製品名称 Raspberry Pi SPI 絶縁型アナログ入力ボード
製品型番 RPi-GP40T(端子台モデル)/ RPi-GP40M(MILコネクタモデル)
インターフェイス GPIO40ピン > SPI
A/Dコンバーター TI ADS8668
アナログ入力:
チャンネル数
8ch
アナログ入力:
分解能
12bit
アナログ入力:
サンプルレート
500ksps
アナログ入力:
最大耐圧
±20V
アナログ入力:
アナログ電圧
入力レンジ
±10V, ±5V, ±2.5V, ±1V, ±0.5V, 0-10V, 0-5V, 0-2.5V, 0-1V
※ソフトウェアで各CHの電圧レンジを切り替え可能
※入力インピーダンス:1MΩ(いずれの電圧入力レンジ設定でも一定)
アナログ入力:
アナログ電流
入力レンジ
4-20mA
※シャント抵抗 249Ω、1-5Vへ変換し0-5Vレンジで測定
※シャント抵抗はジャンパ抵抗 RAx で各chで有効/無効の切り替えが可能
デジタル出力方式 1ch オープンコレクタ方式 最大耐圧:30V(OFF時)/50mA(ON時)
絶縁耐圧 2.5kV(アナログ入力 / デジタル入出力とGPIO40Pin間)
電源 +5V/+3.3V(GPIOポートから供給)
使用コネクタ:
RPi-GP40T
Phoenix Contact PTSA 0,5/**-2,5-F もしくは互換品
適合電線:AWG24~20 ストリップ長 9mm
使用コネクタ:
RPi-GP40M
OMRON XG4A-2034 もしくは互換品
適合コネクタ OMRON XG5N-201-AWG26~22
フラットケーブル用 OMRON XG4M-2030
消費電流 最大 5V / 150 mA 、3.3V / 20 mA
動作環境 温度:0~40℃、湿度:20~80%(結露なきこと)
基板寸法 65.0 x 56.5 mm (突起物含まず)
重量 約 23g
パッケージ内容 RPi-GP40(TまたはM)本体
GPIO 40P ピンヘッダー
M2.6スペーサー x4
M2.6ネジ x8
補足文書
保証書
提供ソフトウェア Python3 サンプルプログラム
保証期間 1年間
製造 日本製

ダウンロード

マニュアル RPi-GP40T/M ユーザーズマニュアル PDF版 ダウンロード
マニュアル RPi-GP40T/M ユーザーズマニュアル Git-Hub版 GitHubへ移動する
アプリケーション RPi-GP40T/M サンプルアプリケーション for Python DL版 ダウンロード
アプリケーション RPi-GP40T/M サンプルアプリケーション for Python Git-Hub版 GitHubへ移動する
