モデムを取り付ける

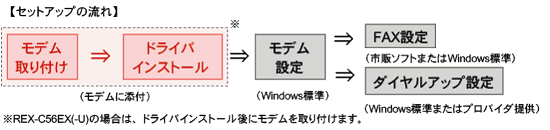

本ページでは、パソコンにモデム接続から認識させるまでの手順(インストール手順)を、簡単にご紹介します。モデムを使えるようにするには、取付のほかに添付のCDに収録されているドライバソフトのインストールが必要になります。(インストールの詳細については、各製品のセットアップガイドをご参考ください)
USB接続 PCI接続 RS-232C

USB モデム (56K DATA/14.4K FAX) REX-USB56

パソコンのUSBポートに接続するREX-USB56は、パソコンケースを開けたり専用のコンセントを用意する必要がなく、取り付け簡単なのが特長です。ひとつのモジュラージャックにモデムと電話の両方をつないでおきたい場合は、モジュラージャックに分岐アダプタを接続し、これに電話と本製品を接続します。(通信品質を保つため、分岐アダプタは品質のよいものを選んでください)

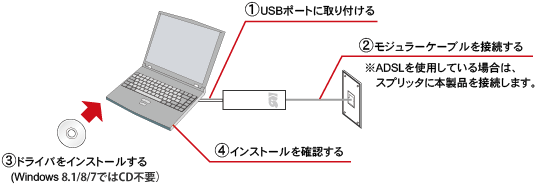

【接続の手順】
  1. 本製品をUSBポートに取り付けます
  2. モジュラーケーブルをモジュラージャックに接続します
  3. ハードウェアが自動的に検出されますので、メッセージに沿って添付CDのドライバをインストールします
    ※Windows 8.1/8/7では、OS標準のドライバが使用できます。
    ※Windows 10はOS標準ドライバでは使用できません。添付CDよりドライバをインストールしてください
    ※CD収録のドライバはダウンロード提供もおこなっています
  4. 【デバイスマネージャ】で正常にインストールされているかの確認をおこないます

モデムPCIボード (56K DATA/14.4K FAX) REX-PCI56CX

REX-PCI56CXは、PCIスロットを搭載しているデスクトップPCで使用できます。一般的なPCIスロットの他、スリムPCで採用されているロープロファイルPCIスロットにも装着可能です。パソコンケース内部に取り付けますので、机上にモデムの設置スペースを確保する必要はありません。

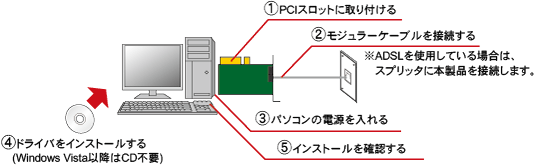

【接続の手順】
  1. パソコンを開け、本製品をPCIスロットに取り付けます
  2. モジュラーケーブルをモジュラージャックに接続します
  3. パソコンの電源を入れます
  4. ハードウェアが自動的に検出されます
    (Windows 10/8.1/8/7/VistaではOS標準ドライバを使用しますので、添付CDを使用しません。Windows XP以前では、メッセージに沿って添付CDのドライバをインストールします)
  5. 【デバイスマネージャ】で正常にインストールされているかの確認をおこないます

RS-232C モデム (56K DATA/14.4K FAX) REX-C56EX/REX-C56EX-U

安定動作が魅力のRS-232C接続モデム REX-C56EXは、サーバ系システムに適した製品です。
RS-232Cポート(COMポート)は、パソコンに搭載していないことがほとんどのため、別途拡張インターフェイスカードの増設が必要になります。 (⇒ラトックでは、RS-232Cインターフェイスを豊富に取りそろえています)
RS-232Cポートの増設が難しいシステムには、USBポートとの接続が可能なUSB変換ケーブル付モデルREX-C56EX-Uがおすすめです。

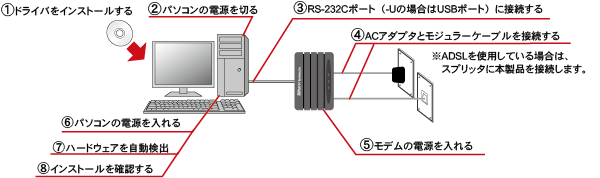

【接続の手順】
  1. 添付CDよりドライバをインストールします
  2. パソコンの電源を切ります
  3. 本製品をRS-232Cポート(REX-C56EX-Uの場合はUSBポート)に取り付けます
  4. ACアダプタをコンセントに接続、モジュラーケーブルをモジュラージャックに接続します
  5. モデムの電源を入れます
  6. パソコンの電源を入れます
  7. ハードウェアが自動的に検出されます
  8. 【デバイスマネージャ】で正常にインストールされているかの確認をおこないます

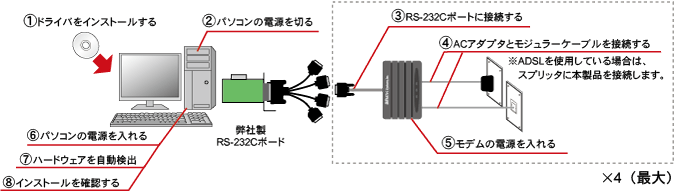

【複数台のモデムを接続する場合の手順】

1台のパソコンに、複数台のREX-C56EXを接続することができます。REX-C56EXの複数台接続に対応したRS-232Cインターフェイスは、弊社製REX-PCI64D(4ポート RS-232C PCIボード)またはREX-PE64D(4ポート RS-232C PCI Expressボード)です。これらは、あらかじめ導入しておいてください。各モデムのポート番号を正しく割り当てるため、RS-232Cポート(”Port1”から順に)1台ずつモデムを接続して検出、を繰り返します。

  1. 添付CDよりドライバをインストールします

    <モデムの台数分だけ、2.〜8.の作業をおこないます>
  2. パソコンの電源を切ります
  3. モデムをRS-232Cポートに取り付けます
  4. ACアダプタをコンセントに接続、モジュラーケーブルをモジュラージャックに接続します
  5. モデムの電源を入れます
  6. パソコンの電源を入れます
  7. ハードウェアが自動的に検出されます
  8. 【デバイスマネージャ】で正常にインストールされているかの確認をおこないます(右図)


モデムが3台接続されているときの
デバイスマネージャ画面
