PCIeスロットにRS-232C×4ポートと6bitデジタルI/O×1ポート増設

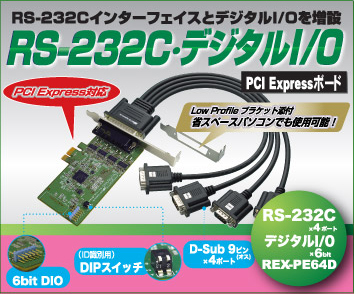

4ポート RS-232C・デジタルI/O PCI Expressボード REX-PE64D

REX-PE64D

JANコード：
4949090600225

標準価格（税別）：
30,800円

Windows
Linux

ご購入はこちらから

楽天 Amazon Yahoo! e2e store

この製品をシェアする

ラインナップ

製品型番REX-PE60D

特徴1本のPCIeスロットにRS-232C×2ポートと6bitデジタルI/O×1ポート増設

価格￥26,800

製品型番REX-PE64D

特徴PCIeスロットにRS-232C×4ポートと6bitデジタルI/O×1ポート増設

価格￥30,800

特徴仕様ダウンロード法人のお客様

製品特徴

COMポートとデジタルI/Oのマルチファンクションボード

REX-PE64Dは、1本のPCI Expressスロットに、RS-232C×4ポートと6bitデジタルI/O×1ポートを増設可能な、マルチファンクションボードです。

RS-232Cを4ポート装備、サンプルソースコードをダウンロード提供

業界標準のD-Sub 9pinコネクタ（オス）を採用。市販のケーブルを使って、バックアップ電源、モデム、磁気カードリーダなどRS-232C機器との接続が可能。電子天秤などの計測系、シーケンサ、NC工作機などの制御系機器の接続インターフェイスとしても、広く使用いただけます。

また、VC++2010、VB2010、VC++6.0、VB6.0用のRS-232C通信サンプルプログラムをダウンロードできます。

DIOポートを搭載、サンプルソースコードをダウンロード提供

基板上に、6bitのDIOポートを搭載。高価なDIOインターフェイスを追加する必要がありません。DIOポート制御用Driver、DLL、サンプルコード（VC++6.0、VB6.0）。

オプションとして、DIOポートをPC外部に引き出せるケーブルとブラケットのセット（RCL-64D）も用意しています。

最大４枚まで識別可能

基板上のディップスイッチにより設定番号を取得し、ソフトウェア上で最大4枚までの基板が識別可能。各RS-232Cポートに割り当てられたCOMポート番号を確認するサンプルソースコードをご用意しています。

サンプルソースは VC++2010,VB2010,VC++6.0,VB6.0用です。

パソコンのスロット数により増設できるボード数は異なります。

COMポート番号はOS上で自動割り当てされます。

Low Profileブラケット添付

標準PCI ExpressスロットとLowProfile PCI Expressの両対応。添付ブラケットと交換するだけで、LowProfile PCI Expressボードに。省スペースパソコンに最適です。

各ポートの最大DTE 通信速度921.6Kbps

静電気放電（ESD）保護機能を搭載

気中放電±15KV、接触放電±8KVまでの保護機能付トランシーバを搭載。ラッチアップを起こしません。

WindowsサーバOS対応

最新のWindows Server 2025はじめ、幅広いWindows Server OSに対応しています。

ポートごとに送受信各256バイトのFIFOバッファ搭載

各ポートごとに送信256バイト、受信256バイトのFIFO(First-In First-Out)バッファを搭載。高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。

有害6物質不使用

REX-PE64Dは、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。

>> ラトックシステム有害化学物質制限の取り組み

本製品のカスタマイズについて

受託開発（OEM）のお問い合わせフォームからお問い合わせください。

製品仕様

名称	4ポート RS-232C・デジタルI/O PCI Expressボード
型番	REX-PE64D
対応機種	PCI Expressスロットを装備したWindowsPC
対応OS	Windows 11、Windows 10、Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Server 2025、Windows Server 2022、Windows Server 2019、Windows Server 2016、Windows Server 2012 R2、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003 R2、Windows Server 2003、 Windows 2000 Server、Linux Ready! ※32ビット/64ビット両対応
バスインタフェース	PCI Express Rev.2.0
シリアルコントローラ	メモリマップ方式 16550互換UART
接続コネクタ	D-Sub 9ピン（オス）×4ポート、DIO（6bit）×1ポート
RS-232C入出力レベル	【ドライバー】ハイレベル出力： +5V（min)/+5.4V(TYP)、ローレベル出力： -5V(min)/-5.4V(TYP) 【レシーバー】電圧レンジ： -15V～+15V
通信方式	非同期通信
通信速度	300／600／1200／2400／4800／9600／19200／38400 ／57600 ／115200／230400／460800／921600bps ※実際に実行可能な最大通信速度はパソコンの仕様に依存します
通信パラメータ	スタートビット：1ビット　パリティビット：Even/Odd/None データビット：7/8ビット　ストップビット：1/2ビット
ドライバー・レシーバー	MAX3245ECAI+ / ICL3245ECAZ（または相当品）
DIO入出力レベル	0V～+3.3V（正論理）
ボードID	REX-PCI60D/PE60D、REX-PCI64D/PE64D、REX-PCI70D/PE70D を複数枚使用した場合、各ボードを特定するためのDIPスイッチを基板上に設置。(4枚まで識別可能)
静電気放電保護	気中放電：±15KV　接触放電：±8KV
伝送距離	15m以内
電源電圧	+3.3V(PCI Expressバスより供給)
外形寸法・重量	約119.91mm×68.91mm(突起部除く)、ケーブル長約30cm、重量約66g（標準ブラケット使用時）
製品内容	PCI Expressボード本体(×1) Low Profileブラケット (×1) D-Sub 44pin－D-Sub 9pin変換ケーブルインストールガイド保証書（１年）
ダウンロード提供ソフトウェア	RS-232C通信サンプルプログラム、シリアル通信ドライバ、ポート認識用サンプルプログラム、DIO制御サンプルプログラム
JANコード	4949090600225
標準価格(税別)	￥30,800

本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
記載されている名称・商品名は各社の商標または登録商標です。
予告なく外観または仕様の一部を変更することがあります。
“REX”は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。

ソフトウェア仕様

項目	仕様内容
通信サンプルプログラム	RS-232C通信サンプルプログラム (VC++2010,VB2010,VC++6.0,VB6.0)
ポート認識用サンプルプログラム	ボード上DIPスイッチおよびポート読み取りサンプルプログラム (VC++2010,VB2010,VC++6.0,VB6.0)
DIO制御サンプルプログラム	DIOを制御するサンプルプログラム (VC++6.0,VB6.0)
シリアル通信ドライバー DIO制御ドライバー	REX-PE64D用デバイスドライバー

ハードウェア仕様

RS-232Cコネクタピンアサイン

ピン番号	信号名	略称	DTE-外部	説明
1	Data Carrier Detect(DCD)	キャリア検出	←	キャリア検出の通知
2	Receive Data(RD)	受信データ	←	データの受信
3	Transmit Data(TD)	送信データ	→	データの送信
4	Data Terminal Ready(DTR)	端末レディ	→	使用可能であることを通知
5	Signal Ground(SG)	信号用接地	－	SD/RD共通のアース
6	Data Set Ready(DSR)	データセットレディ	←	使用可能であることを通知
7	Request to Send(RS)	送信要求	→	送信の停止再開の要求
8	Clear to Send(CS)	送信許可	←	受信の停止再開の通知
9	Ring Indicate (RI)	被呼表示	←	着信の通知
