コンセントで消費電力を測定!値やグラフをスマホでチェックして節電対策

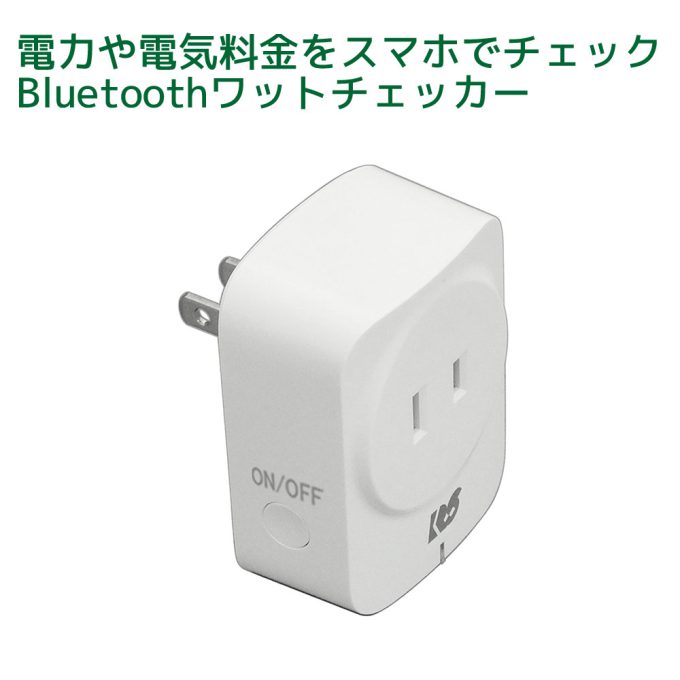

Bluetoothワットチェッカー RS-BTWATTCH2

  • RS-BTWATTCH2

  • JANコード:
  • 4949090720893
  • 標準価格(税別):
  • 6,800円

対応機種
Bluetoothを搭載したスマートフォン
Android 6.0以降・iOS 12.0以降

  • iOS
  • Android

Android 6.0以降・iOS 12.0以降

ご購入はこちらから

製品特徴

ワットチェッカーとスマホを使って機器の消費電力の変化を確認する

電気製品ごとの消費電力を知る

リアルタイムの計測値をスマホで確認。データとして残すことも可能。

使い方ごとの消費電力を知る

ログをグラフ化、電力量の変化を確認。運用、環境を見直す。

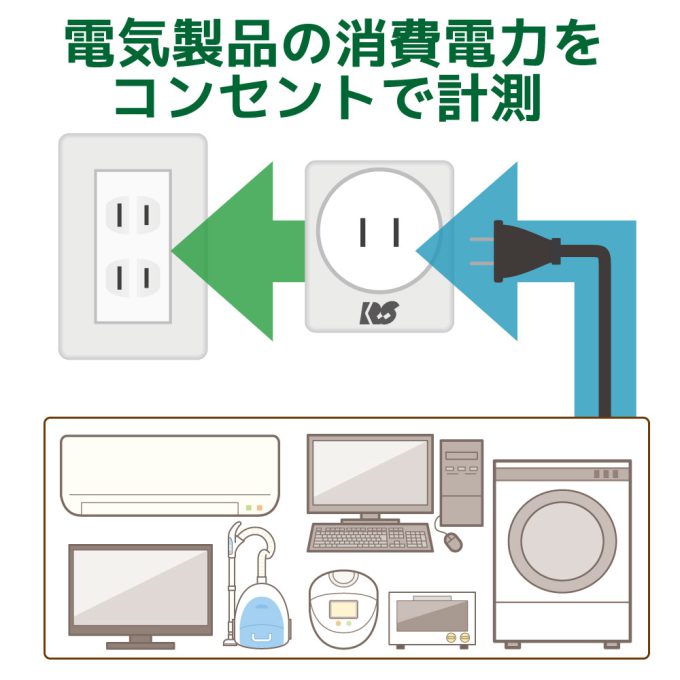

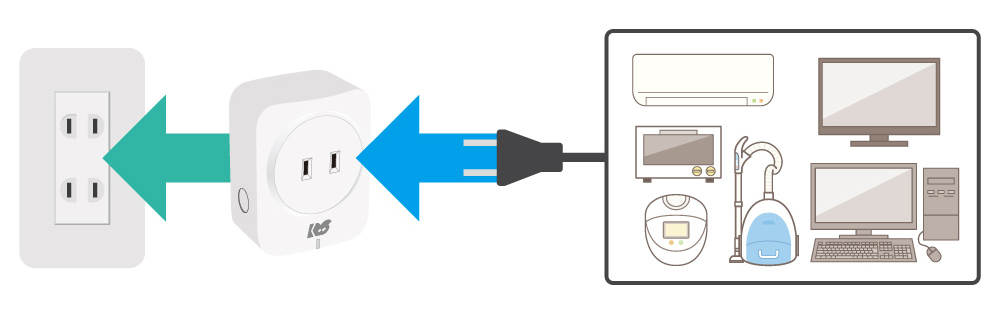

電気製品の消費電力をコンセントで計測

Bluetoothワットチェッカーは、コンセントに挿して消費電力をはかる電力計です。家電やパソコンなど測定したい電気製品の電源プラグを本製品に接続します。

「今この家電はどれくらい電気を使ってる?」「この機器の電気代どれくらい?」など、知りたい電力をスマホを使って手元で確認できます。専用アプリで数値とグラフを表示、可視化します。

測定データをスマートフォンに表示

測定データは、スマホ・タブレットの画面に表示します。本製品とはBluetoothでワイヤレス接続。手元で見たり操作したりできるので、コンセントがどこにあってもOK。機器の裏や高所にあるコンセントにも安心して導入できます。

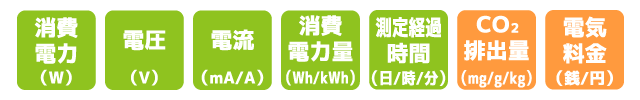

消費電力やCO2排出量など7種類のデータを表示

本製品を使用することで計測できるデータは、消費電力(W)のほか、電圧(V)、電流(mA/A)、消費電力量(Wh/kWh)、計測経 過時間(日/時/分)の5種類。 また、それらの値からCO2排出量や電気料金のデータを算出することが可能です。

本体表示のワットチェッカーより、液晶画面が広く拡大表示もできるので、豊富な情報を細かい部分までしっかり確認できます。

専用アプリで測定データや累計のグラフを表示

スマートフォンの画面表示には、専用アプリ「BTワットチェッカー」を使用。ネットワーク環境は必要なく、Bluetooth接続するだけでいつでも確認できます。リアルタイムのデータ一覧と保存、一定期間に測定された累計データのグラフ表示が可能です。

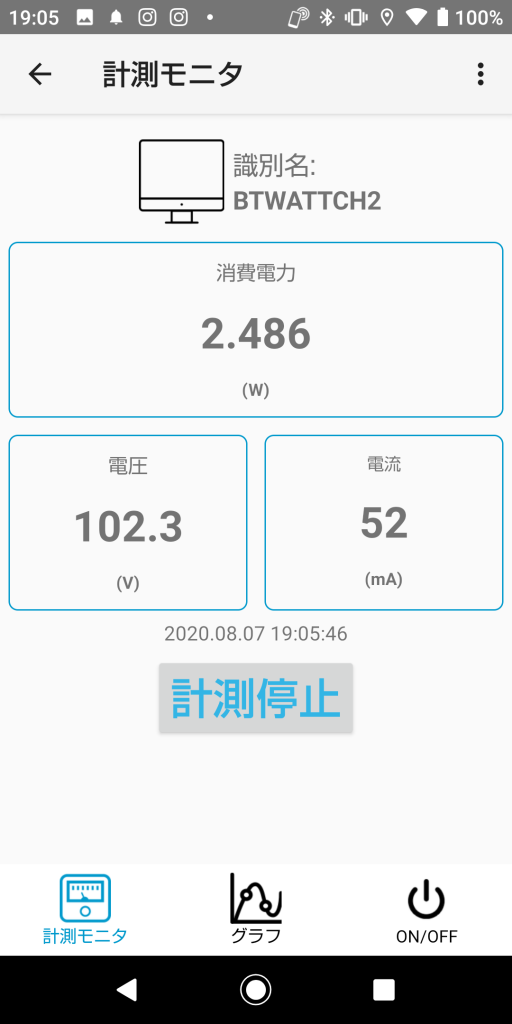

今、どれくらい使ってる?

リアルタイム表示

現在の測定データを一覧で表示します。表示は計測モニタとグラフの切替が可能です。消費電力/電圧/電流は1秒ごと、消費電力量/CO2排出量/電気料金/測定経過時間は1分ごとに更新されます。

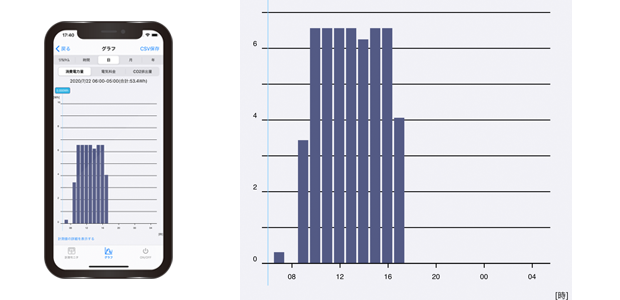

いつ、どれくらい使った?

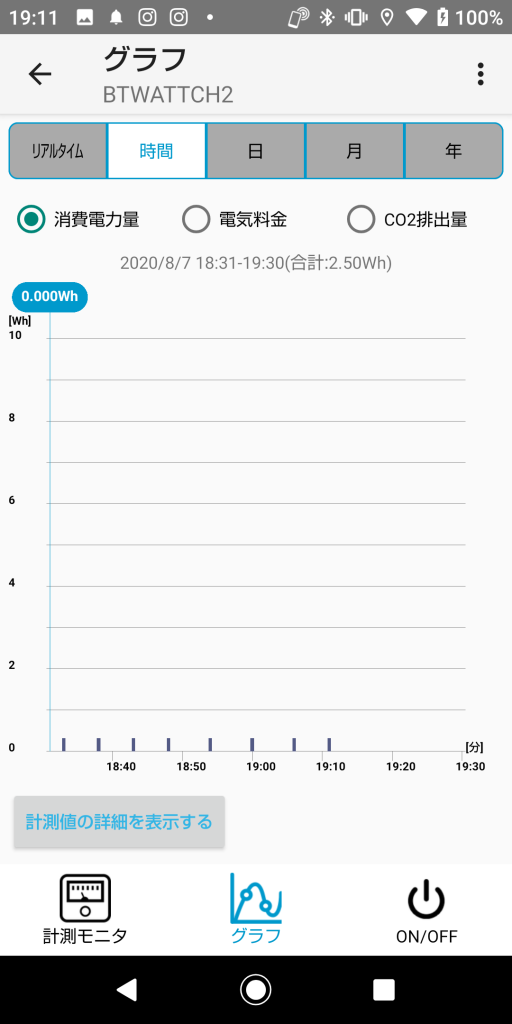

累積データ表示

一定期間の累積データを棒グラフで表示します。表示項目は消費電力量/電気料金/CO2排出量から選択、期間は1時間/1日/1ヶ月/1年から選択可能です。

約50ヶ月分(日換算)の消費電力量を本体に保存

本製品には、(日・時・分)/毎での記録を本体メモリーに保存が可能です。日計算で約50ヶ月分の消費電力量を保存でき、累積データ表示の1ヶ月をグラフでさかのぼって確認できます。本製品をコンセントから抜いても、消費電力量・測定日データは保持されます。

【表示と出力が可能なデータ】

アプリメニュー グラフ表示範囲 計測間隔 保存可能期間(CSV出力が可能)
1時間グラフ 1時間分 1分 約1日分
1日グラフ 1日分 1時間 約2ヶ月分
1ヶ月グラフ 1ヶ月分 1日 約50ヶ月分

リアルタイムデータ(1秒単位)は本体に保存されまぜん

電力消費を継続して計測できるリアルタイム計測機能を搭載

ワットチェッカーには、使用している機器の電力の1秒ごとの計測データを記録することのできるリアルタイム計測機能を搭載。たとえば、エアコンの動作による電力消費の違いや電源のON/待機時の電力差、時間経過とともに変化する電力量などを数字やグラフを通して確認したり、それらのデータを保存することができます。

リアルタイムデータはアプリでリアルタイムのグラフを表示させている間のみCSV形式でエクスポートが可能です。(スマホに24時間分の測定データが保持されます)

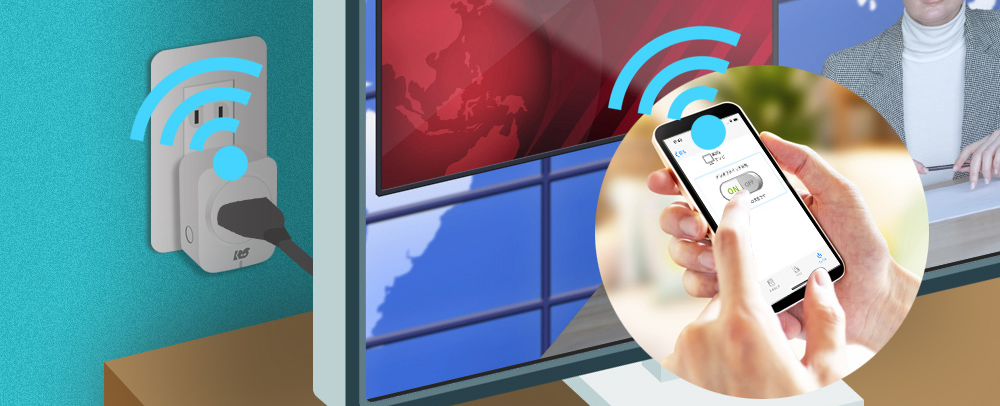

スマートフォンから電源のON/OFFが可能

本製品の専用アプリを使用することで、スマートフォンから電力供給をOFFしたり、またONに することも可能です。アプリを使ってワットチェッカーの電源をOFFにすることで、消し忘れの防止や主電源がない家電の電源OFFにも役立ちます。

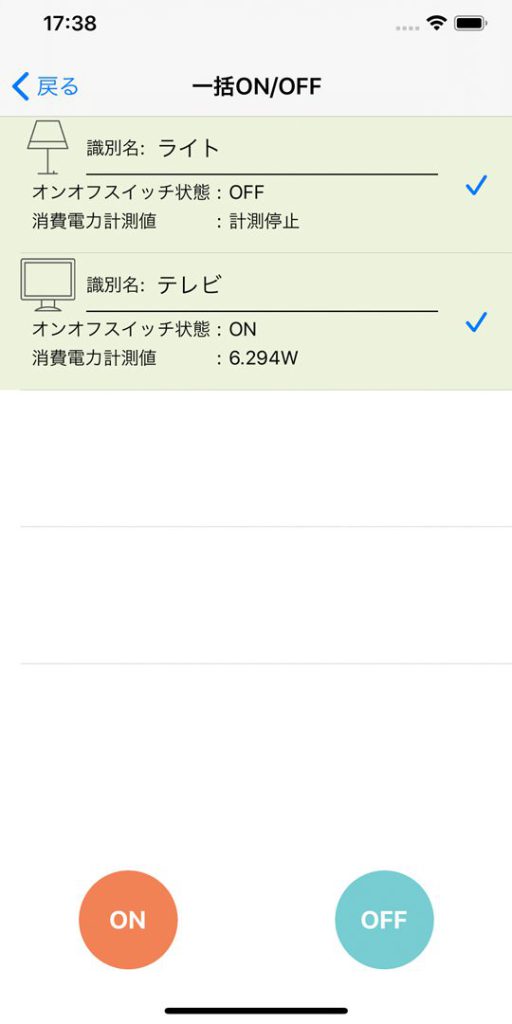

機器単体の電源管理や、ワットチェッカーに接続されている機器の一覧から一括で管理することもできます。

測定データをCSVファイルに書き出し可能

累積データ(消費電力量)をCSV形式で保存して、メールで送信。Excel等を用いたパソコンでのデータ管理や分析に便利です。

出力されるCSVデータ
(例:1日データの場合)

スマホからメールで転送

エクスポートしたデータ内容は消費電力量になります。CSV形式で、以下の構成となります。

1ヶ月データ

年/月/日,消費電力量(Wh)

1日データ

年/月/日,時,消費電力量(Wh)

1時間データ

年/月/日,時:分,消費電力量(Wh)

リアルタイムデータはアプリでリアルタイムのグラフを表示させている間のみCSV形式でエクスポートが可能です。(スマホに24時間分の測定データが保持されます)

本製品を最大4台まで同時接続可能

1台のスマートフォンで、本製品を最大4台まで同時に接続することが可能。アプリのデバイス選択画面で、表示や操作をおこなうデバイスを選択します。

デバイス選択画面

接続した家電を雷サージから守る「雷ガード」機能

本製品には、接続した電気製品を雷サージから守る「雷ガード」を搭載。もしもの時にも家電を保護してくれるので安心です。

直撃雷や過度の雷サージなどでは、機器を保護できない場合があります。

100V/15A、1500Wまでの家電を接続可能

消費電力量が多くなりがちな家庭用冷暖房器具の計測にも使用可能。

200Vタイプのエアコンなど、100Vを超える電源を使用する電気製品では使用できません。

合計1500Wまでなら、電源タップを使用して複数の電気製品の合計値を計測することもできます。

スイッチ付きタップを使用した運用例

使用しない機器はタップで電源を切って消費電力を削減。ワットチェッカーで導入前後の測定値を比較することができま す。スイッチ付きタップとの併用で、コンセントを直接抜き挿しすることなく、こまめに電源・待機電流オフ。

また、本製品は接続した電気製品を雷サージから守る「雷ガード機能」を搭載しています。

直撃雷や過度の雷サージなどでは、機器を保護できない場合があります。

システム組み込み可能(法人のお客様)

法人のお客様を対象に、電力データの取得がおこなえるアドバタイズ(ビーコン)情報を、法人様向けサイトで無償ダウンロード提供中です。GATTサービス仕様書の提供は、ご相談に応じます(機密保持契約の締結が必要です)。

対応ゲートウェイやプラットフォームを組み合わせての利用も可能です。

対応例

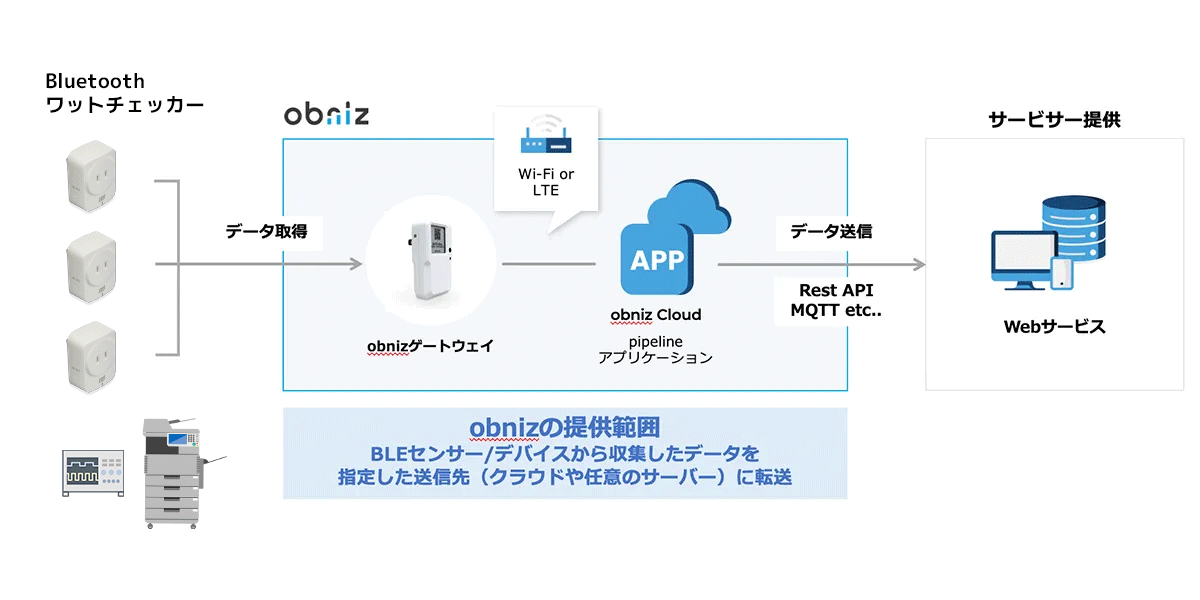

obniz

「obniz(オブナイズ)」は、IoTに必要な機能や要素を含んだ共通のIoTインフラ、アプリケーションを提供するIoTプラットフォームです。連携により、BluetoothワットチェッカーをIoTデバイスのひとつとして、既存のシステムやWebサービスに取り込むことが可能です。

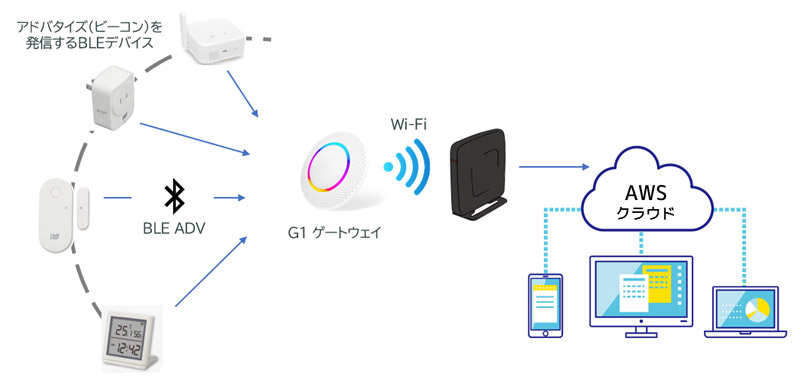

MINEW社「G1ゲートウェイ」

ブログ記事「G1ゲートウェイとBLEセンサーでオリジナルサービスをDIY」とダウンロード資料を参考に、AWSクラウド構築がおこなえます。

対応機種

Bluetoothを搭載したスマートフォン・タブレット

  • iOS12.0以降の iPhone, iPad
  • Android 6.0 以降のスマートフォン、タブレット

接続可能な電気製品

100V/15A、1500Wまでの家電・AV機器・パソコン

200Vタイプのエアコンなど、100Vを超える電源を使用する電気製品では使用できません。

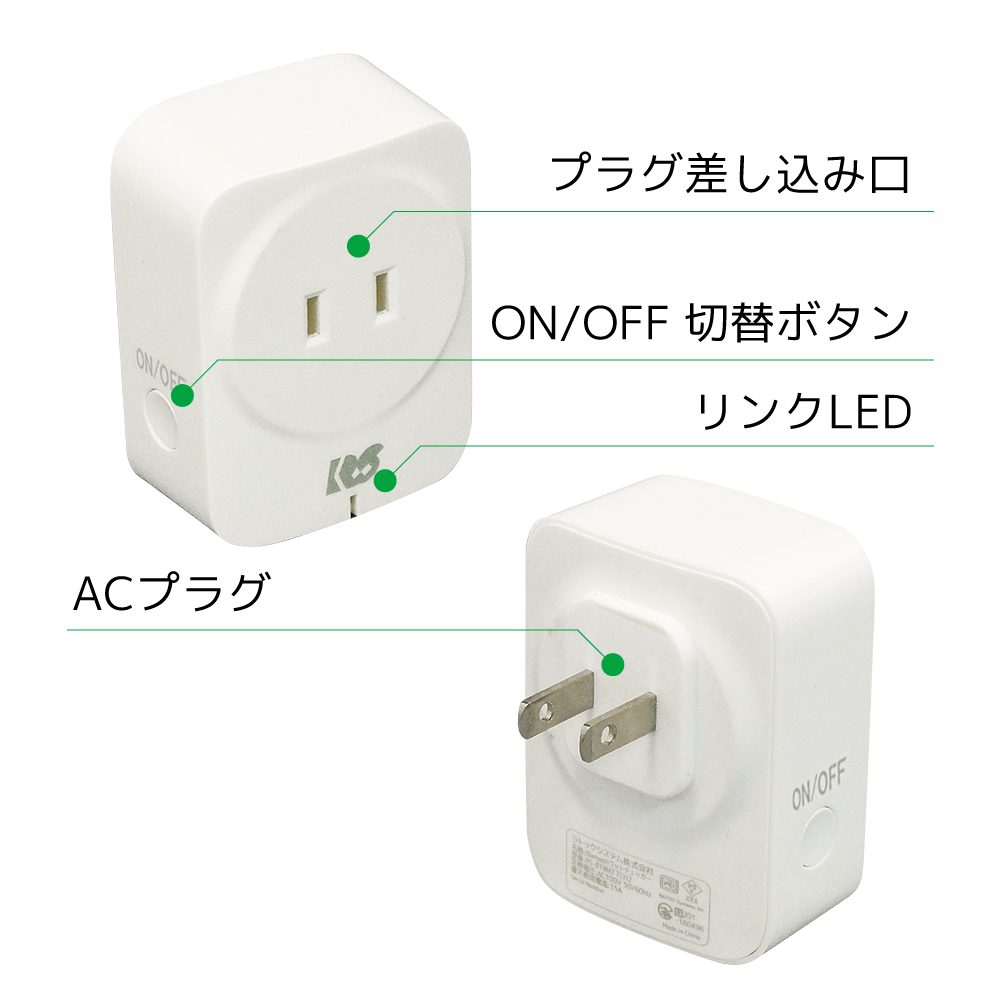

各部名称

製品仕様

名称 Bluetoothワットチェッカー
型番 RS-BTWATTCH2 RS-BTWATTCH2A
対応機種・OS Bluetoothを搭載したスマートフォン・タブレット

  • iOS 12.0以降の iPhone, iPad
  • Android 6.0以降の スマートフォン・タブレット
接続可能な機器 100V/15A、1500Wまでの電気製品
準拠規格 Bluetooth 5.0
送信周波数範囲 2.4GHz
通信距離 見通し 20m(使用環境によって異なります)
接続可能台数 スマートフォン1台につき本製品の同時接続は最大4台まで
測定項目
表示範囲
表示項目 表示範囲 測定精度
消費電力(W) 10.000W~1500.000W ±1%保証測定範囲
  1.000W~10.000W ±2%保証測定範囲
  ※0.999W以下は参考値となります。0.499W以下は0.000Wと記録されます。
電流(A/mA) 1A~15A ±1%保証測定範囲
  100mA~1A ±2%保証測定範囲
電圧(V) 90~110V ±1%保証測定範囲
消費電力量(kWh/Wh) 0mWh~1,258,000kWh
CO2排出量(kg/g/mg) 換算値
電気料金(円、銭) 換算値
測定経過時間(日/時/分) 0~1500日23時間59分
測定データ保存 1日単位で約50ヶ月分の消費電力量を保存可能
LED
Bluetooth未接続時 : リレーON: 点灯
リレーOFF: 消灯
Bluetooth接続時 : リレーON: 点滅(3秒点灯/0.1秒消灯)
リレーOFF: 点滅(0.1秒点灯/3秒消灯)
ペアリング状態 : 点滅(1秒間隔)
リセット : 点滅(0.5秒間隔)
DFUモード : 5回点滅(0.5秒間隔)後点灯
ボタン ON/OFF、ペアリング、リセット
定格電流 15A
定格電圧 100V 50/60Hz
プラグ仕様 2P
差込口 1口
消費電力 0.7W
雷ガード機能
最大瞬時電流 : 1200A
バリスタ電圧 : 470V
制限電圧 : 775V(10A)
最大サージ電圧 : 6kV(UL1449)
トラッキング対策 有り
動作環境 温度:10~40℃、湿度:20~80%(ただし結露しないこと)
外形寸法 約68(H)×52(W)×34.5(D)mm(突起含まず)
重量 約75g(本体のみ)
筐体材質 ABS樹脂
パッケージ内容
  • 製品本体
  • セットアップガイド
  • 保証書
ソフトウェア BT ワットチェッカー(Android用、iOS用)
※App Store、Google Playより無償ダウンロード
保証期間 1年
JANコード 4949090720893 4949090890206
標準価格(税別) ¥6,800
  • RS-BTWATTCH2AはAmazon専売品です。仕様/梱包内容はRS-BTWATTCH2と同一です。
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。

測定仕様について

電気料金やCO2排出量などは目安です。料金とCO2は(累計電力量×電気料金単価またはCO2排出係数の換算値)により表示しています。このため、ご利用になる前にご契約先の電力会社や契約内容などにより換算値を適切に設定していただく必要があります。

電気料金単価の初期値(26円/kWh)は、東京電力の電力量料金(従量電灯B 120kWhから300kWhまでの第二段階料金)に基づいています。(⇒電気料金単価の算出例

CO2排出係数の初期値(500g/kWh)は、環境省の平成30年度の電気事業者ごとの実排出係数・調整後排出係数の公表資料に基づいています。

電波に関する注意

この機器の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか工場の製造ライン等で使用されている移動体識別用の構内無線局(免許を要する無線局)及び特定小電力無線局(免許を要しない無線局)並びにアマチュア無線局(免許を要する無線局)が運用されています。

  1. この機器を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局並びにアマチュア無線局が運用されていないことを確認してください。
  2. 万一、この機器から移動体識別用の構内無線局に対して有害な電波干渉の事例が発生した場合には、速やかに電波の発射を停止した上、下記連絡先にご連絡頂き、混信回避のための処置等(例えば、パーティションの設置など)についてご相談ください。
  3. その他、この機器から移動体識別用の特定小電力無線局あるいはアマチュア無線局に対して有害な電波干渉の事例が発生した場合など何かお困りのことが起きたときは、次の連絡先へお問い合わせください。
    (連絡先)
    サポートセンター 大阪:06-7670-5061 東京:03-5847-7604
    https://www.ratocsystems.com/mail/support.html

2.4 2.4GHz帯を使用する無線設備を表す。

FH 変調方式が周波数ホッピングであることを表す。

1 想定される与干渉距離が10m以内であることを表す。

全帯域を使用し、かつ移動体識別装置の帯域を回避可能であることを意味する。
