シンプルな操作でアナログ映像をHD～4Kへアップコンバート

アナログ映像をHDMI信号へ変換するコンバーター

REX-AV2HD-4Kは、アナログコンポジット出力・Sビデオ出力が可能な機器と接続することで、アナログ映像をHDMI信号に変換できる映像コンバーターです。

レトロゲーム機やVHSビデオなど、アナログ出力のみ可能な機器でも本機を使用する事でHDMI入力のテレビ・ディスプレイに接続・投影が可能です。

シンプルな操作ですぐにアップスキャンが可能

REX-AV2HD-4Kは、「SCALE」「ADJUST」「INPUT」3つのボタンだけの簡単操作ですぐにアップスキャンが可能。複雑な操作や設定が無く、操作に戸惑う心配がありません。

1. SCALE ボタン 本製品から出力する映像の解像度を変更する場合に使用。
2. ADJUST ボタン テレビ画面の端などから映像が隠れてしまう場合などに画面サイズを縮小させる場合に使用。
3. INPUT ボタン 本製品の映像入力（コンポジット ⇔ Sビデオ（S端子））を切り替える場合に使用。

HDから4K 60Hzまで解像度を変更可能

REX-AV2HD-4Kは、入力したSD映像をお手持ちのテレビ、ディスプレイに合わせ、720p（HD）から4K（3840×2160）までの解像度に変換・出力することが可能。本体の”SCALE”ボタンを押すことで、720p～4K60Hzまで順番に変更することができます。

各解像度の比較

720p/1080p/4Kアップコンバートの各映像は、640×480のピットマップ映像（元映像）をコンポジットケーブルで本製品へ入力し、各解像度へ変換、4KテレビへHDMI出力表示した場合の画像です。

本製品をつないだ状態でオリジナル映像出力には切り替えられません。

表示画像のシャープネス・コントラストなどは、テレビ・ディスプレイにより異なります。

解像度切替中にボタンを押しても反応はありません。切替時は映像が表示されてから任意の解像度になるまで順番に押してください。

アジャスト機能で映像の大きさを調整可能

REX-AV2HD-4Kは、本製品から出力される映像を段階的に縮小させる事のできる「アジャスト機能」を備えています。お手持ちのテレビ・ディスプレイで画面の端が隠れてしまう場合、ボタンを押すことで画面の枠内に映像を収める事が可能です。

例：ADJUSTボタンを押すと段階的に縮小し画面表示される（5段階）

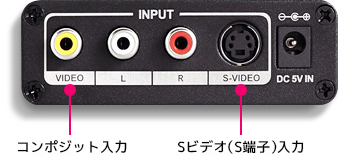

映像入力はコンポジット / Sビデオの2系統

安定感のあるメタル筐体

REX-AV2HD-4Kは、適度な重量で安定感のあるメタル筐体を採用しています。

対応機種

コンポジット出力端子またはSビデオ端子を搭載した家庭用ゲーム機、映像機器

対応ディスプレイ

HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ（4K対応）

【出力解像度】

4K60Hz、4K30Hz、1080p60Hz、720p60Hz

• 4K/60Hz対応テレビ/ディスプレイをご使用の場合、4K/30Hz出力時に残像や映像の乱れなどが発生することがあります。 そのような場合は、本製品の出力設定を4K/60Hzに切り替えてご使用ください。
• 4K/30Hz対応のテレビ/ディスプレイで本製品の出力を4K/60Hzに設定すると、映像が乱れたり、色調が変わったりする場合があります。そのような場合は、本製品の出力設定を4K/30Hz以下に切り替えてご使用ください。
• コンポジットケーブル、Sビデオケーブル、HDMIケーブルは添付していません。
• 延長器や分配器などと組み合わせて使用することはできません。
• 操作ボタン（SCALE・ADJUST・INPUT）は3秒以上の間隔をあけて押してください。
• テレビ/ディスプレイによっては画面の端がわずかに切れてしまう場合がありますので、ADJUSTボタンで調整をおこなってください。
• SCALEおよびADJUSTボタンは一巡すると元の設定値に戻ります。画面の表示状態を確認しながらボタンを操作してください。OSDなどで設定値を確認することはできません。
• アスペクト比が4:3の映像を表示する場合は、横長に引き伸ばされます。
• 本製品は映像補正機能を搭載していますが、画質や信号品質を向上させるものではありません。
• ご使用の映像機器によっては輝度や色温度が極端になり、白飛びのように見える場合があります。

各部名称
