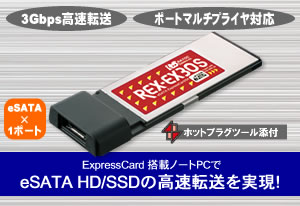

■eSATA ExpressCard/34 REX-EX30S

ノートPCで外付けHDを高速転送!Win/Mac両対応 eSATA ExpressCard

ノートPCでの高速転送を実現するExpressCardスロット対応eSATAカード eSATA ExpressCard/34
製品型番 REX-EX30S
標準価格(税別) ¥10,500
JANコード 4949090750500
対応OS(Win) Win Vista/XP/2000/2000 Server/Server 2003
対応OS(Mac) MacOS X 10.4.x以降
ポートマルチプライヤ対応 ExpressCardロゴ
intelMac対応

特徴 対応環境 仕様 オプション 製品画像 注文画面

関連情報 ドライバ マニュアル FAQ

製品特徴

● ノートPCでの高速転送を実現するExpressCard採用
● 外部eSATAポートを1ポート装備
● SATA-II(3Gbps・NCQ)対応!DTP・映像分野に最適
● デバイスのホットプラグを可能にするオリジナルツール添付
● 1ポートで複数デバイスが使えるポートマルチプライヤ対応
● 環境に配慮したRoHS指令対応

ノートPCでの高速転送を実現するExpressCard採用

本製品は、これまでのPCカードの常識を超えた高速性を誇るカードスロット規格ExpressCardを採用。その中でも速度面において優位なPCI Express(PCIe)ベースで設計した本製品は、ノートパソコンでもデスクトップ並に接続デバイスの性能を引き出すことを可能にしました。ExpressCardロゴ取得済み。

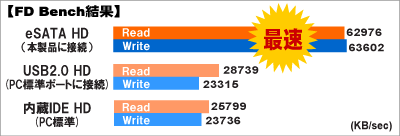

[環境]
PC:FUJITSU FMVMG70L/T
CPU:Intel Pentium M 1.73GHz
メモリ:512MB
OS:Windows XP Home Edition SP2
HDD:WesternDigital WD2500KS
ベンチマークソフト:FDBench

また、カード内部の基盤はコンパクトなExpressCard/34サイズ。ExpressCard/34スロット搭載パソコンとExpressCard/54スロット搭載パソコンの両方に対応しています。
【より小型化、高速化が進んだExpressCard】

ExpressCard規格は、既存のPCカードに比べて小型、高速、省電力で、さらに最適化が図られたPCカード規格です。
ExpressCardは、カード寸法によってExpressCard/34(幅34mm)とExpressCard/54(幅54mm)の2種類にわけられます。ExpressCard/54スロットを搭載したパソコンでは、ExpressCard/34のカードも使用することができます。
パソコン内部では、ExpressCard側の設計に基づいて、高速バス規格PCI Expressまたは汎用性の高いUSB2.0のいずれかのバスを使用したデータ転送がおこなわれます。
<ExpressCardとCardBus>
REX-EX30Sは、PCI Expressベース設計で高速転送を実現! ExpressCard/34だから、幅34mmと54mmの両スロットに対応!


[データ転送速度(理論値)(Max)]
PCI Express 2.5Gbps/direction
USB2.0 480Mbps
CardBus 1056Mbps

※互いの技術が異なるため、最大データ転送速度は目安としてお考えください。

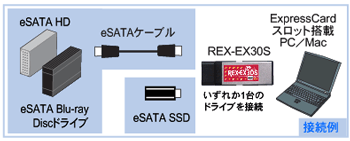

外部eSATAポートを1ポート装備

外付け用のSATA規格 eSATAコネクタを1ポート装備。

信号伝送用の入出力バッファ回路を強化したSATAコントローラを搭載。ケーブル長2mまでのeSATAロングケーブルが使用できます。

※eSATAは最大200cmのケーブルで接続してください。ただし、SATAハードディスクがeSATAに対応していない場合(物理的なコネクタ形状変更のみ等)、eSATAケーブルは最大100cmまでとなります

※ハードディスクへのバスパワー(電源)供給はおこなえません。

【外付けに特化した規格 eSATA】

eSATAでは、従来の内部接続用SATAに比べて抜け落ちにくく、ケーブル挿抜可能回数を大幅にUPしたコネクタを採用。ケーブルはノイズ対策のシールドを強化したものとなるなど、外付けとしての利便性が格段に向上。ストレージ機器への採用が進んでいます。

※接続ケーブルは添付していません。
従来のSATAケーブル
(L字型コネクタ)
eSATAケーブル
(I字型コネクタ)
内部接続の規格
外付けに最適化

SATA-II(3Gbps・NCQ)対応!DTP・映像分野に最適

高速 3Gbps 転送対応

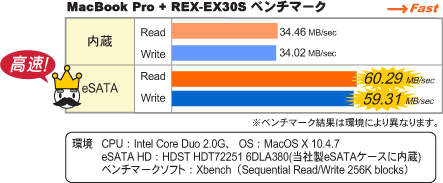

  転送速度は最大3Gbps。eSATA接続では変換ブリッジによる速度の低下がなく、SATA HDの性能をフルに発揮できます。MacBook Proでは標準の内蔵HDをはるかにしのぐ高速転送で、プロフェッショナル用途での快適な作業環境を実現します。

NCQ(Native Command Queuing) 対応
  ハードディスクへのアクセスを最適化する NCQ が使用可能です。

※SATA-II の機能を使用するためには、各機能に対応したデバイスが必要です。

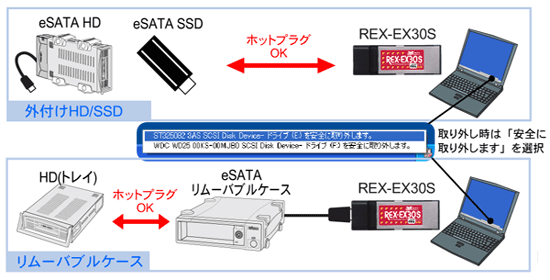

デバイスのホットプラグを可能にするオリジナルツール添付

添付のホットプラグツールにより、eSATAデバイスのホットプラグを実現。パソコンの電源を入れたまま、デバイスの取り外しや接続が可能に。
【Windows】
添付のホットプラグツールにより、SATAデバイスのホットプラグを実現。パソコンの電源を入れたまま、デバイスの取り外しや接続が可能に。
Vista 専用ホットプラグツール>>
■SATAデバイスを接続するとタスクトレイにアイコンを表示
本製品とSATAデバイスが接続されると、自動的にタスクトレイへアイコンを表示。(ツールを常駐しない設定をおこない、手動で起動してアイコン表示することも可能です。)
■デバイス取り外し時はホットプラグツールのアイコンをクリック
デバイスを取り外すときは、ホットプラグアイコンを左クリックし、取り外したいドライブの「安全に取り外します。」を選択するだけ。 OS起動中でもデバイスを停止して、安全に取り外すことができます。
■デバイスの誤切断を防止する警告を表示
アクセス中のデバイスを取り外し選択してしまった場合、警告メッセージを表示。データコピー中などのうっかり取り外しを防止します。
【MacOS】
MacOSでは、FireWireやUSBディスクと同様、ドライブアイコンをゴミ箱にドラッグするだけで、安全にデバイスを取り外すことができます。

1ポートで複数デバイスが使えるポートマルチプライヤ対応

1ポートにつき複数台のドライブを接続できる SATA-II ポートマルチプライヤは、デバイス側とホスト側の両方が対応して実現できる機能です。本製品には、ポートマルチプライヤに対応するためのコントローラを搭載しています。

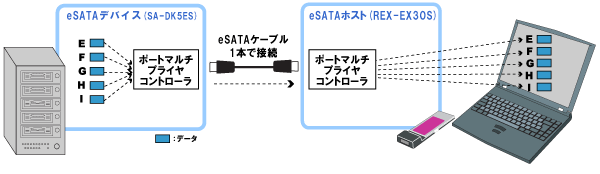

【ポートマルチプライヤは、例えるとeSATAのHUB】

例えば外付け5ベイケースSA-DK5ESの場合、データ読み込み時はケース内部のポートマルチプライヤコントローラが5台分の信号を束ねて1本のケーブルに伝送。本製品(ホスト側)のポートマルチプライヤコントローラで信号を分割します。
<ポートマルチプライヤの例>

ホットプラグツール(Windows)も、ポートマルチプライヤ対応。デバイスの各ドライブを階層で表示します。複数ベイのリムーバブルHD取り外しに便利。
最新ホットプラグツールのダウンロード >>


環境に配慮したRoHS指令対応

REX-EX30Sは、RoHS指令で制限されている鉛などの6化学物質を使用していない、環境と人にやさしい製品です。輸出向け工業製品にも、安心して組み込み使用いただけます。

ラトックシステム有害化学物質制限の取り組み >>
