■eSATA PCIボード(ポートマルチプライヤ対応) REX-PCI15PM

ポートマルチプライヤ対応SATAデバイスも接続可能なPCIボード

3TB HDD対応状況
添付ツールでデバイスをホットプラグ!SATAリムーバブルケースに最適
eSATA PCIボード(ポートマルチプライヤ対応)
製品型番 価格(税別) JANコード
REX-PCI15PM ¥10,500 4949090750555
対応OS(Win) 7/Vista/XP/2000、Server 2003
※32ビット/64ビット両対応
対応OS(Mac) 10.4 以降
対応OS(Linux) 確認済みディストリビューション
RoHS指令対応 製品写真 注文画面

製品特徴

外部eSATA 1ポート、内部SATA 3ポートを装備

外付け用の規格 eSATA準拠のコネクタ1ポートと、内部SATAコネクタを3ポート装備。 信号伝送用の入出力バッファ回路を強化したSATAコントローラを搭載しているので、ケーブル長2mまでのeSATAロングケーブルが使用できます。SATA/eSATA HDはもちろん、高速SSD、BDドライブでも動作確認済み。

※eSATAは最大200cm、SATAは最大100cm のケーブルで接続してください。
※本製品から各ドライブへの電源供給はおこなえません。

内部SATAコネクタ×3
SATAロゴ
eSATAコネクタ×1
eSATAロゴ
4ポート同時使用可能。
(ポートの排他使用はありません)

USBライクにeSATA/SATAデバイスを抜き挿し

オリジナルのソフトウェア「ホットプラグツール」を標準添付。本ソフトウェアにより、USBデバイスと同様、パソコンの電源を入れたままeSATA/SATAデバイスの接続・取り外しが可能になります。eSATA SSDやHDを使うときだけつないだり、リムーバブルケースのディスク交換運用に便利です。
【Windows】
■eSATA/SATAデバイスを接続するとタスクトレイにアイコンを表示
本製品とeSATAデバイスが接続されると、自動的にタスクトレイへアイコンを表示。(ツールを常駐しない設定をおこない、手動で起動してアイコン表示することも可能です。)
■デバイス取り外し時はアイコンをクリック
デバイスを取り外すときは、ホットプラグアイコンをクリックし、取り外したいドライブの「安全に取り外します。」を選択します。 パソコン起動中でもデバイスを停止して、安全に取り外せます。
■デバイスの誤切断を防止する警告を表示
アクセス中のデバイスを取り外し選択してしまった場合、警告メッセージを表示。データコピー中などのうっかり取り外しを防止します。
【MacOS】
ドライブアイコンをゴミ箱にドラッグするだけで、安全にデバイスを取り外すことができます。

実測100MB/sを超える高速転送が可能

実測USB2.0の3倍以上!外付けHDDを高速化
  eSATA接続はSATAネイティブなため、変換ブリッジによる速度の低下がなく、外付けでのも高速転送が可能に。複数のSATA HDDを接続時も他デバイスの影響によるパフォーマンス低下はありません。DTPや映像分野などのヘビーユースに最適な作業環境を実現します。
【環境】 OS:Windows XP SP3、CPU:Intel Core Duo 2.66GHz、M/B:ASUS P5K-E、メモリ:2GB
HD:Seagate ST315003 41AS(外付けは当社製HDケースSA-DK1EUに内蔵)
eSATAインターフェイス:本製品、SATAおよびUSB2.0インターフェイス:M/B標準
ベンチマークソフト:Crystal Disk Mark 2.2
※ベンチマーク結果は、環境により異なります


NCQ(Native Command Queuing) 対応


ハードディスクへのアクセスを最適化する NCQ が使用可能です。



ポートごとのアクセスLED用コネクタ搭載

SATA信号ラインでは、接続デバイスのアクセス状況が通知されません。そこで、本製品はそれぞれのSATAポートについてボード上を流れる信号を監視することにより、アクセス状況を直接LEDに出力することができるコネクタを設けました。

アクセスLED付きSATAリムーバブルケース(別売:SA-RC1A-LGX/BKX)と組み合わせて、SATA HDDへのアクセス状況が確認できます。

簡単インストール

Windows Vista/XPでは、本製品を認識するとインターネット上の最新ドライバが自動的に検出されます。Windows 7では、Windows Updateにてドライバのインストールをおこないます。インターネットに未接続のパソコンやWindows 7/Vista/XP以外のパソコンでは、添付CDからインストールをおこないます。

ケーブル1本で多段ケースが使用可能なポートマルチプライヤ対応

ポートマルチプライヤ対応1ポートにつき複数台のドライブを接続できるポートマルチプライヤは、デバイス側とホスト側の両方が対応して実現できる機能です。本製品には、ポートマルチプライヤに対応するためのコントローラを搭載しています。

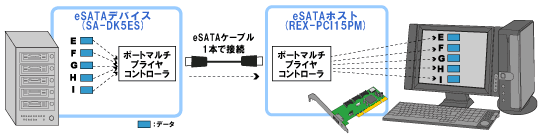

【ポートマルチプライヤは、例えるとeSATAのHUB】

例えば外付け5ベイケースの場合、データ読み込み時はケース内部のポートマルチプライヤコントローラが5台分の信号を束ねて1本のケーブルに伝送。本製品(ホスト側)のポートマルチプライヤコントローラで信号を分割します。
<ポートマルチプライヤの例>

ホットプラグツール(Windows)も、ポートマルチプライヤ対応。デバイスの各ドライブを階層で表示します。複数ベイのリムーバブルHD取り外しに便利。

LowProfile にも装着可能

標準サイズのPCIスロットとLowProfileのPCIスロット両対応。添付のブラケットと交換するだけで、LowProfile に装着可能。省スペースパソコンに最適です。

環境に配慮したRoHS指令対応

REX-PCI15PM(2007年6月以降出荷)は、RoHS指令で制限されている鉛などの6化学物質を使用していない、環境と人にやさしい製品です。輸出向け製品に、安心して採用いただけます。
