■eSATA PCI Express ボード REX-PE30S

デスクトップPCにeSATAとSATAを増設!ホットプラグ対応eSATA PCIeボード

4TB HDD対応状況
SATA-II 3Gbps対応。添付ツールでeSATAデバイスのホットプラグ可能!
出荷完了⇒ 後継:ラトックプレミア専売品 RP-PE30S
eSATA PCI Express ボード
製品型番 価格(税別) JANコード
REX-PE30S ¥5,300 4949090750333
対応OS(Win) 7/Vista/XP/2000、Server 2008/Server 2003
※32ビット/64ビット両対応
対応OS(Mac) 10.4〜10.6.x
対応OS(Linux) 確認済みディストリビューション
有害6物質不使用 製品写真 注文画面

製品特徴

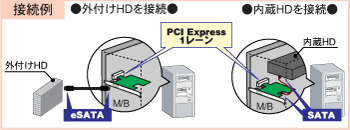

PCIeスロットにeSATA×1とSATA×1を増設

REX-PE30Sは、パソコンのPCI Expressスロットに、外付け用 eSATA準拠のコネクタを1ポートと内部SATAコネクタを1ポート増設できます。SATA/eSATA HDDはもちろん、高速SSD、BDドライブでも動作確認済み。
内部SATAコネクタ
eSATAコネクタ


※本製品から各ドライブへの電源供給はおこなえません。
信号伝送用の入出力バッファ回路を強化したSATAコントローラを搭載。ケーブル長2mまでのeSATAロングケーブルが使用できます。
※eSATAは最大200cm、SATAは最大100cm のケーブルで接続してください。※本製品から各ドライブへの電源供給はおこなえません。

USBライクにeSATA/SATAデバイスを抜き挿し

オリジナルのソフトウェア「ホットプラグツール」を標準添付。本ソフトウェアにより、USBデバイスと同様、パソコンの電源を入れたままeSATA/SATAデバイスの接続・取り外しが可能になります。eSATA SSDやHDDを使うときだけつないだり、リムーバブルケースのディスク交換運用に便利です。
【Windows】
■eSATA/SATAデバイスを接続するとタスクトレイにアイコンを表示
本製品とeSATAデバイスが接続されると、自動的にタスクトレイへアイコンを表示。(ツールを常駐しない設定をおこない、手動で起動してアイコン表示することも可能です。)
■デバイス取り外し時はアイコンをクリック
デバイスを取り外すときは、ホットプラグアイコンをクリックし、取り外したいドライブの「安全に取り外します。」を選択します。 パソコン起動中でもデバイスを停止して、安全に取り外せます。
■デバイスの誤切断を防止する警告を表示
アクセス中のデバイスを取り外し選択してしまった場合、警告メッセージを表示。データコピー中などのうっかり取り外しを防止します。
【MacOS】
ドライブアイコンをゴミ箱にドラッグするだけで、安全にデバイスを取り外すことができます。

実測100MB/sを超える高速転送が可能

実測USB2.0の3倍以上!外付けHDDを高速化
  転送速度は最大3Gbps(理論値)。eSATA接続はSATAネイティブなため変換ブリッジによる速度の低下がなく、外付けでの高速転送が可能に。複数のSATA HDDを接続時も他デバイスの影響によるパフォーマンス低下はありません。DTPや映像分野などのヘビーユースに最適な作業環境を実現します。
【環境】
OS:Windows XP SP3、CPU:Intel Core Duo 2.66GHz、M/B:ASUS P5K-E、メモリ:2GB
HDD:Seagate ST315003 41AS(外付けは当社製HDDケースSA-DK1EUに内蔵)
eSATAインターフェイス:本製品、USB2.0インターフェイス:M/B標準
ベンチマークソフト:Crystal Disk Mark 2.2
※ベンチマーク結果は、環境により異なります
NCQ(Native Command Queuing) 対応


ハードディスクへのアクセスを最適化する NCQ が使用可能です。


※SATA-II の機能を使用するためには、各機能に対応したデバイスが必要です。

アクセスLED用コネクタ搭載

ボード上に、アクセスLEDケーブル接続用のコネクタを搭載。
SATA信号ラインでは、接続デバイスのアクセス状況が通知されません。本製品はそれぞれのSATAポートについてボード上を流れる信号を監視することにより、アクセス状況を直接LEDに出力することができるコネクタを設けています。

Windows/MacOS両対応

PCI Express x1 スロットを装備したWindows PCはもちろん、Mac Pro にも装着可能。


起動用ブートROM搭載(Windowsのみ対応)

本製品上に、起動用ブートROM搭載。接続したハードディスクやSSDから、システムを起動することが可能です。

2009年12月出荷分(シリアルNo PE30S0021391〜PE30S0021590、PE30S0030001以降)より、ブートROMが無効化された状態で出荷しています。これに該当する製品で本機能をご使用の場合は、専用ユーティリティにてBIOSを書き込み、有効化する必要があります。
⇒BootBIOS書き換えユーティリティの説明とダウンロード

簡単インストール

Windows Vista/XPでは、本製品を認識するとインターネット上の最新ドライバが自動的に検出されます。Windows 7では、Windows Updateにてドライバのインストールをおこないます。

インターネットに未接続のパソコンや上記以外のパソコンでは、添付CDからインストールをおこないます。

eSATAケーブル1本で多段ケースが使用可能なポートマルチプライヤ対応

ポートマルチプライヤ対応1ポートにつき複数台のドライブを接続できる SATA-II ポートマルチプライヤは、デバイス側とホスト側の両方が対応して実現できる機能です。本製品には、ポートマルチプライヤに対応するためのコントローラを搭載しています。

【ポートマルチプライヤは、例えるとeSATAのHUB】

例えば外付け5ベイケースの場合、データ読み込み時はケース内部のポートマルチプライヤコントローラが5台分の信号を束ねて1本のケーブルに伝送。本製品(ホスト側)のポートマルチプライヤコントローラで信号を分割します。
<ポートマルチプライヤの例>

ホットプラグツール(Windows)も、ポートマルチプライヤ対応。デバイスの各ドライブを階層で表示します。複数ベイのリムーバブルHDD取り外しに便利。

Low Profileにも装着可能

標準サイズのPCIeスロットとLowProfileのPCIeスロット両対応。 添付のブラケットと交換するだけで、LowProfile に装着可能。省スペースパソコンに最適です。

有害6物質不使用

REX-PE30Sは、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。

>> ラトックシステム有害化学物質制限の取り組み
