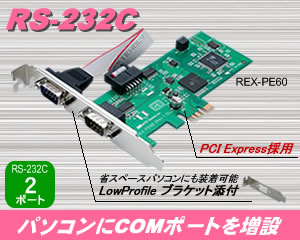

■2ポート RS-232C PCI Express ボード REX-PE60

PCI Express採用シリアル(RS-232C)ボード。サーバOS、64ビットOS対応

COMポートを簡単増設
出荷完了品 ⇒後継:REX-PE60D
2ポート RS-232C PCI Express Board
製品型番 価格(税別) JANコード
REX-PE60 ¥24,800 4949090600027
対応OS(Win) 8.1/8/7/Vista/XP/2000、Server 2012 R2/Server 2012/Server 2008 R2/Server 2008/Server 2003/2000 Server
※32ビット/64ビット両対応
 ⇒ Windows 8/7/Server 2012/Server 2008 R2対応ドライバ
対応OS(Linux) 確認済みディストリビューション
有害6物質不使用 製品写真 注文画面

製品特徴

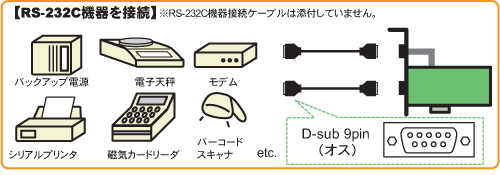

接続図

パソコンにCOMポートを2ポート増設

パソコンのPCI ExpressスロットにCOMポートを増設。メモリマップ方式採用で、I/Oマップ方式のようなリソース不足に悩まされることがありません。16C550互換UART搭載で、COMポート用に開発されたアプリケーションがそのまま使用できます。

※I/Oポートに直接アクセスしているアプリケーションは使用できません。

業界標準 D-Sub 9ピン(オス)コネクタ採用

9ピンコネクタ業界標準のD-Sub 9pinコネクタ(オス)を採用。 市販のケーブルを使って、バックアップ電源、磁気カードリーダ、シリアルプリンタ、バーコードスキャナほかRS-232Cポート搭載の機器の接続が可能。
電源供給などOEM向け受注生産が可能です(供給例)。
受注案件の窓口までお問い合わせください。

シーケンサなど計測制御機器にも対応

本製品は、電子天秤などの計測系、シーケンサなどの制御系機器の接続インターフェイスとしても、広く使用されています。

組み込みシステム、特定機器向けのカスタマイズも承っています。
受注案件の窓口までお問い合わせください。

有害6物質不使用

REX-PE60は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。

>> ラトックシステム有害化学物質制限の取り組み

本製品を最大10枚まで識別可能

ボード上(REX-PE60、REX-PE64、REX-PCI64)のロータリースイッチ設定番号を取得し、ソフトウェア上で複数枚の製品(最大10枚まで)を識別することができます。
※パソコンのスロット数により増設できるボード数は異なります。
9ピンコネクタ
※ロータリースイッチは手動で設定します。
※COMポート番号はOS上で自動割り当てされます。

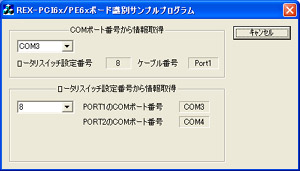

COMポート番号を読み取るサンプルプログラム添付

コネクタ番号とロータリースイッチ設定番号から、割り当てられているCOMポート番号を読み取るサンプルプログラムを、添付CD-ROMに収録。

9ピンコネクタ※コネクタ番号は基板上のコネクタがPort1となります。
9ピンコネクタ

高速PCI Express 採用

本製品は、PCI Expressスロットに対応した拡張ボードです。転送効率のよいシリアル転送方式を採用したPCI Expressは、従来のPCIバスに比べ、約2倍の転送速度をマーク。最新のサーバPCにも積極的に取り入れられ、普及が進んでいます。

Low Profile にも対応

標準のPCI ExpressスロットとLowProfile PCI Expressスロットの両対応。 添付ブラケットと交換するだけで、LowProfile PCI Expressボードに。省スペースパソコンでも使用可能です。
▼標準スロットでは2ポートのボードとして▼ ▼ロープロファイルでは用途に合わせて▼
PCI×2ポート ロープロファイル×1ポート ロープロファイル×2ポート

各ポート最大DTE 通信速度921.6Kbps

トランシーバ

静電気放電(ESD)保護機能をもつトランシーバを装備

ドライバ出力・レシーバ入力は、気中放電±15KV、接触放電±8KVまでの保護機能付で、ラッチアップを起こしません。

Windowsサーバ、64ビット版Windowsにも対応

サーバOSは、Windows Server 2012 R2/Server 2012/Server 2008ほか、Server 2003、2000 Serverにも対応しています。64ビット版と32ビット版の両対応。

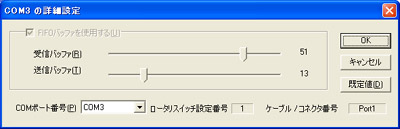

ポートごとに送受信各64バイトのFIFOバッファ搭載

各ポートごとに送信64バイト、受信64バイトのFIFO(First-In First-Out)バッファを搭載。高速通信時のデータ取りこぼしを防止し、安定した通信環境を提供します。

通信サンプルプログラム提供

アプリケーション開発を支援する VC/VB用通信サンプルプログラムを添付しています。(本サンプルプログラムは、弊社製RS-232Cインターフェイス共通で使用できます。)
