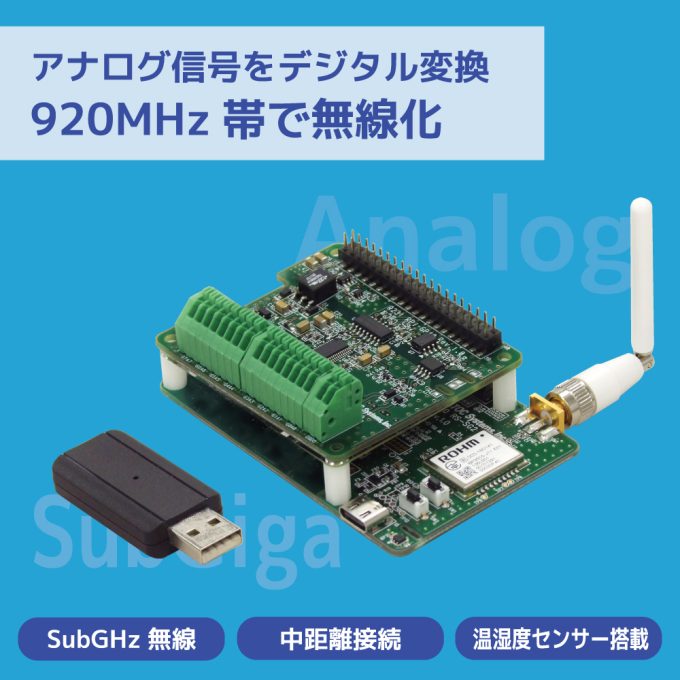

アナログ信号をデジタル変換、920MHz帯で無線化するUSBホストドングル付きボード

SubGiga アナログ入力ボード RS-SG2040T/SG2040M

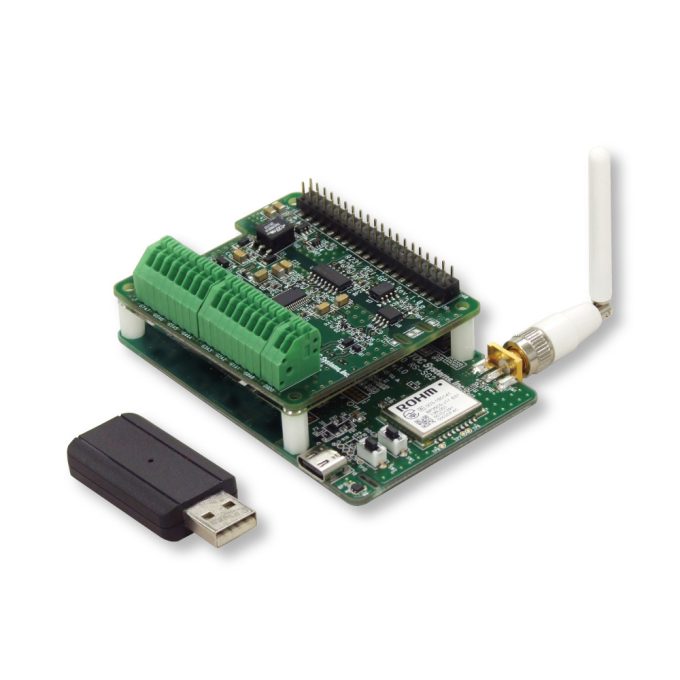

RS-SG2040T（端子台モデル）

JANコード：
4949090600768

標準価格（税別）：
54,800円

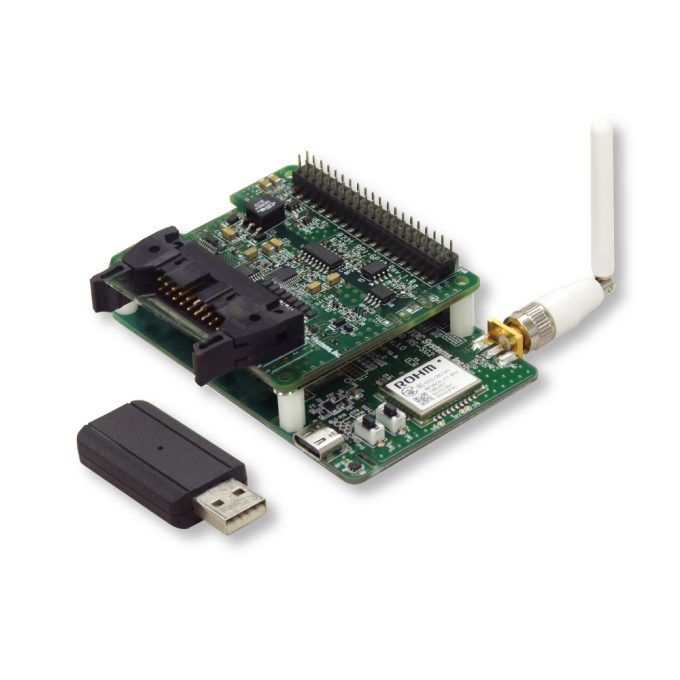

RS-SG2040M（MILコネクタモデル）

JANコード：
4949090600775

標準価格（税別）：
54,800円

2025年10月中旬出荷予定

当社直販サイトでは2025年9月より受注開始予定
法人のお客様のお問い合わせはこちらから

Windows

Windows：11/10（64ビットのみ対応）

この製品をシェアする

ラインナップ

製品型番RS-SG2010T（端子台モデル）

特徴SubGiga デジタル入出力ボード

価格￥49,800

製品型番RS-SG2040T（端子台モデル）

特徴SubGiga アナログ入力ボード

価格￥54,800

特徴仕様オプション法人のお客様

製品特徴

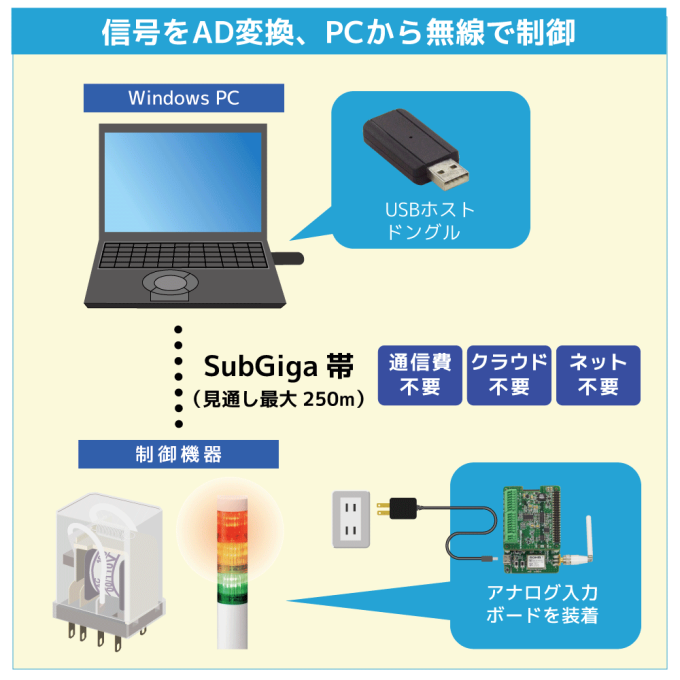

アナログ信号をAD変換でデジタル化、中距離データ通信に優れたSubGiga（920MHz帯）で無線接続

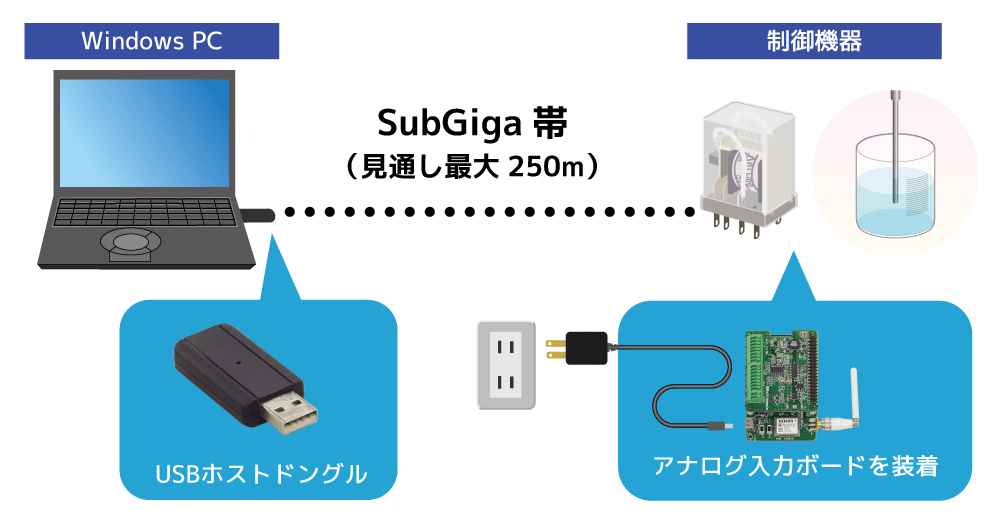

本製品は、Windows環境でSubGiga無線を介してAD変換をおこなう製品です。Windows PC側にUSBドングル（標準添付、オプション販売もあり）を接続します。本製品にはUSB-Cポートより電源供給を行います。（ACアダプター/USB A-Cケーブル標準添付）
無線は920MHz帯のワイヤレス通信を使用し、通信距離は見通しで最大250m程度となります。

920MHz帯（ARIB STD-T108準拠）のSubGigaは電波干渉が少なく、安定した通信をおこないます。さらに、BluetoothやWi-Fiなどが使用するISM帯（2.4GHz帯）と比べて障害物の影響を受けにくく遠くまで届くため、パソコンと本ボードが離れた場所にあって配線が難しい場合にも効果を発揮します。

2.4GHz帯より空いているため干渉が少ない

2.4GHz帯より波長が長いため回り込みやすい

接続するデバイスの台数や環境により、通信距離が短くなることがあります

通信費、ネット接続不要の無線通信

LTE回線などの公衆回線網を使用しないため、月々の追加費用は不要です。クラウドやインターネット接続も不要で、外部ネットワークの影響ゼロで安定稼働が可能。ハードウェアは買いきりで、購入時に計上する費用のみで運用できます。

入力ポートを8ch搭載、端子台とMILコネクタの2モデル

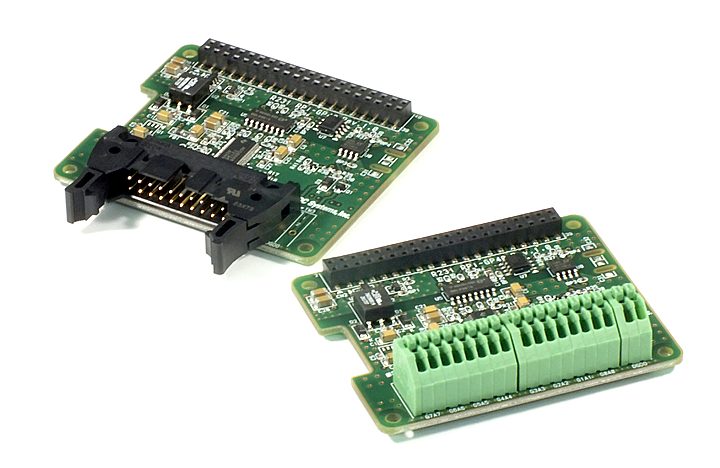

本製品には、当社開発のアナログインターフェイスRPi-GP40を使用しています。

RPi-GP40情報および資料ダウンロードはこちら

アナログ入力ポートを8ch、デジタル出力ポートを1ch搭載

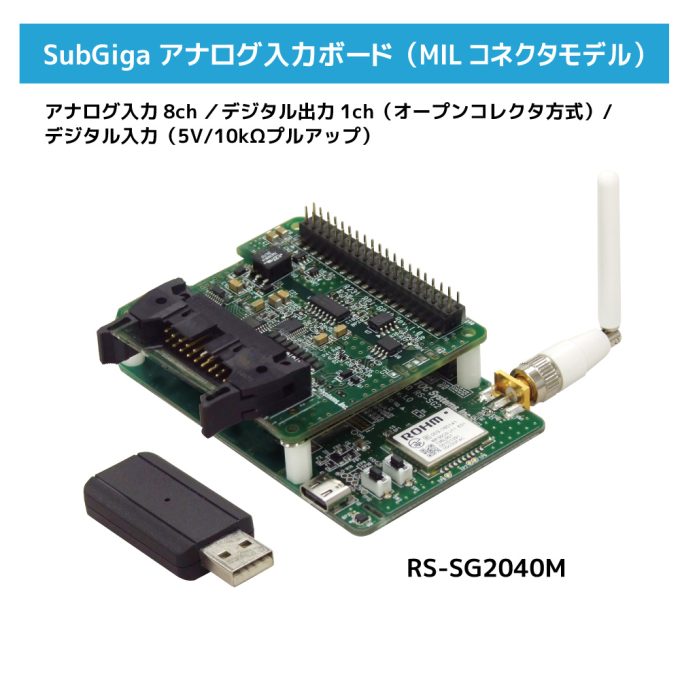

8chのアナログ入力ポートと1chのオープンコレクタ方式のデジタル出力ポートを持ちます。さらに、MILコネクタモデルにはデジタル入力(5V/10kΩプルアップ)を搭載しています。

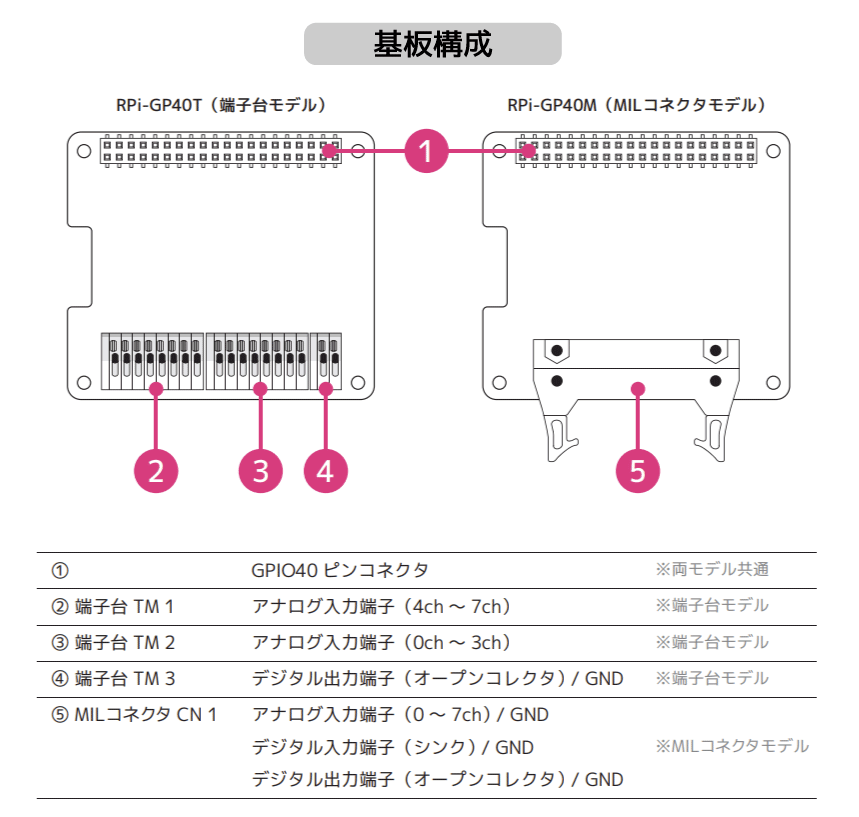

端子台モデルとMILコネクタモデルの2種類を用意

入出力端子は、結線が容易な端子台タイプと、ロック機構を持ち、ハーネスの抜けに耐性の強いMILコネクタタイプ（20pin）タイプの2種類をラインナップしています。
分解能12bit / 500ksps、電圧の入力レンジを変更可能

本製品のアナログ入力分解能は12bit / 500ksps（理論値）で、電圧入力レンジは ±10V, ±5V, ±2.5V, ±1V, ±0.5V（bipolar）0-10V, 0-5V, 0-2.5V, 0-1V（unipolar）に対応、入力レンジはソフトウェア上で設定することが可能です。また、基板上のジャンパ抵抗設定で、4-20mAの電流計測にも対応が可能です。

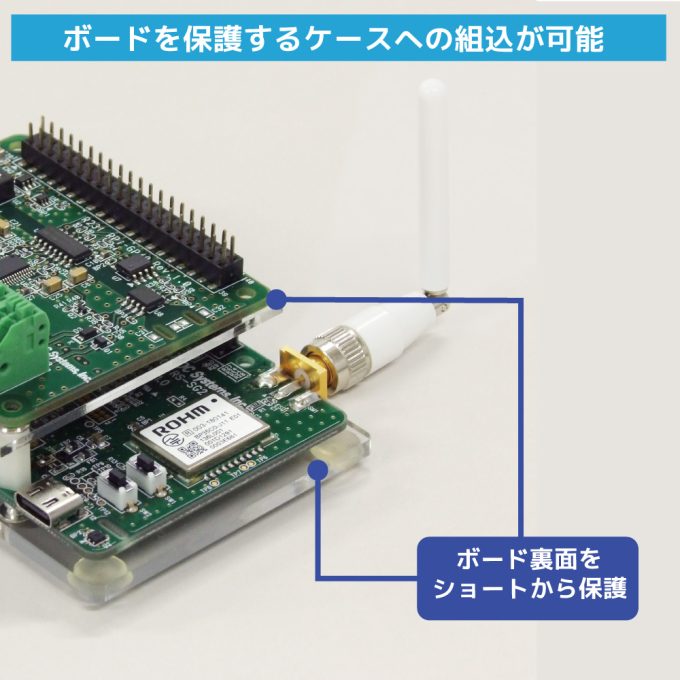

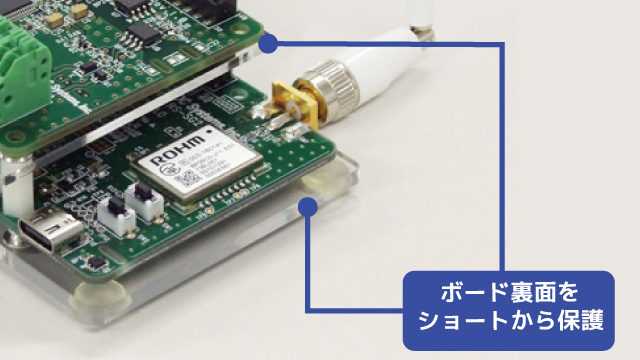

ボードを保護するケースへの組込が可能

ケースへの組込が可能で、ボード裏面をショートから保護します。
推奨品：KP-SB614/共立電子産業(Raspberry Pi 4 Model B用のアクリルベース)

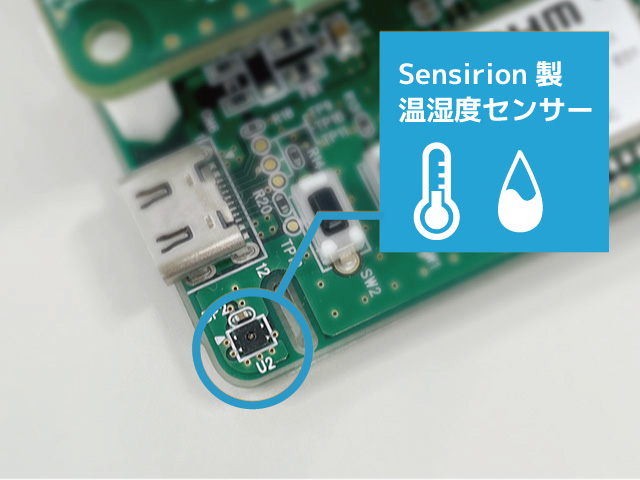

Sensirion社製温湿度センサー[SHTC3]を搭載

本製品の周辺の温湿度を測定し、Windowsへ通知することができます。
提供しているサンプルプログラムに、温湿度を取得する機能も含まれています。

Windows用サンプルアプリケーションと制御用APIを提供

本製品には、Visual C++／VB／C# 用APIライブラリとサンプルプログラム、ソースコードをダウンロード提供しています。アプリケーションの作成やプログラムのカスタマイズにより、使用環境に応じた制御が可能となります。

有害10物質不使用

本製品は、鉛、水銀、カドミウム、六価クロム、PBB、PBDE、DEHP、BBP、DBP、DIBPの有害10物質を使用していない、環境と人にやさしい製品です。

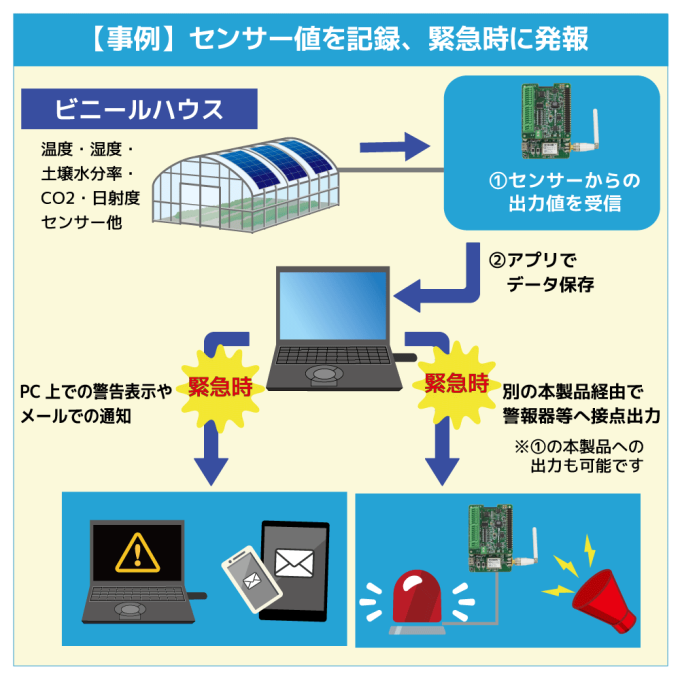

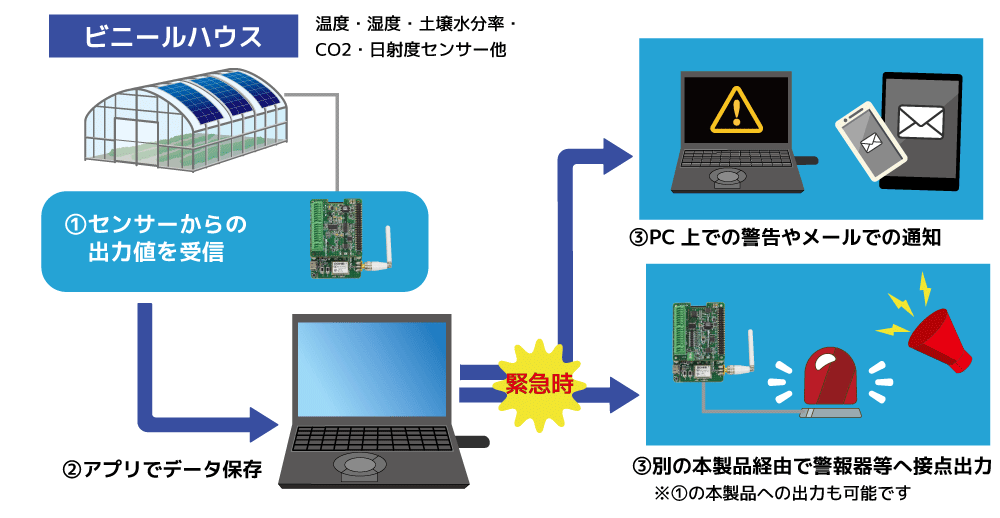

使用事例（センサー値を記録、緊急時に発報）

各種センサーからの出力値を記録し、緊急時にはPC画面上への警告表示やメール送信、警報機等へ接点出力をおこなう

ユースケース

上記事例以外にも、さまざまな用途でお使いいただけます。

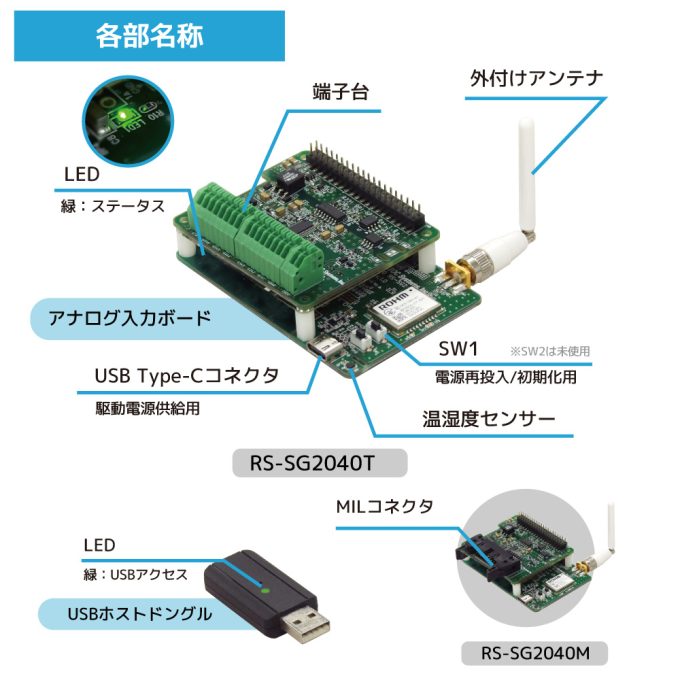

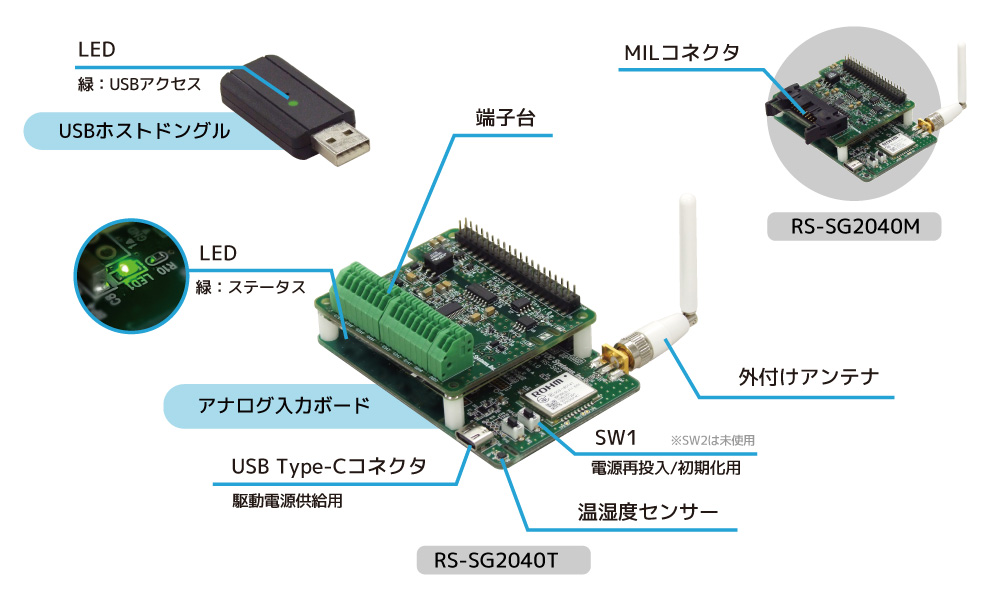

各部名称

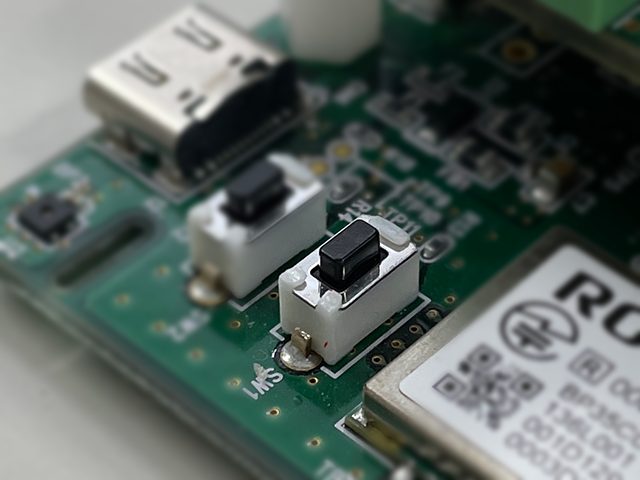

SW1：電源再投入や初期化用スイッチ

スイッチ(SW1)の操作により、本基板を再起動、または工場出荷時に初期化することができます。

	スイッチの操作	機能
SW1	5秒未満の短押し時	本基板を再起動
SW1	5秒以上の長押し時	工場出荷時の設定に初期化

SW2は未使用です

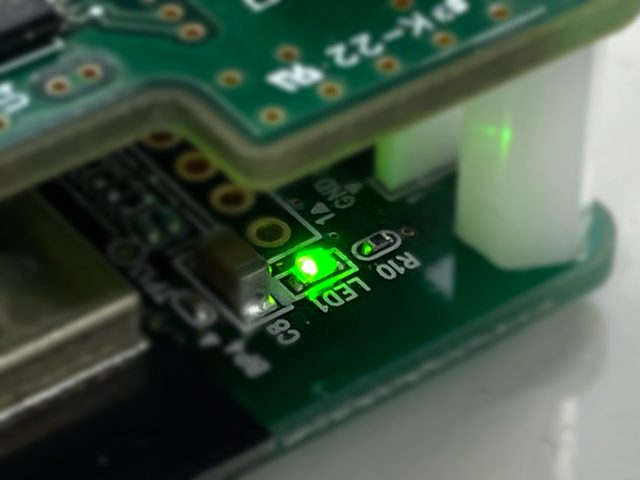

LED：ステータス表示

本製品はLEDの点灯・点滅の状態でUSBホストドングルとの接続状態を確認できます。

ステータス表示用LEDの状態	製品の状態
500msec点灯/500msec消灯の繰り返し	未接続
100msec点灯/100msec消灯の繰り返し	USBホストドングルと接続待ち
点灯	USBホストドングルと接続完了
50msec点灯/50msec消灯の繰り返し	ファームウェア書込時初期化時

外形寸法

RS-SG2040T：L56×W85×T28(入出力端子台上部までの高さ) (mm) (突起部・アンテナを除く)
RS-SG2040M：L56×W85×T24(MILコネクタ上部までの高さ) (mm) (突起部・アンテナを除く)

対応パソコン

USBホスト機能をもったWindows PC

対応OS

Windows 11、Windows 10　※64ビットのみ対応

製品仕様

名称	SubGiga アナログ入力ボード
型番	RS-SG2040T（端子台モデル）/RS-SG2040M（MILコネクタモデル）
SubGiga	ARIB STD-T108準拠 ROHM BP35C0-J11(USBホストドングル)
搭載モジュール	ESP32-WROOM-32E-N4
内蔵I/O Expander	TI TCA9535
SubGiga通信速度	最大100kbps
SubGiga伝送距離	約250m
A/Dコンバーター	TI ADS8668
アナログ入力：チャンネル数	8ch
アナログ入力：分解能	12bit
アナログ入力：サンプルレート	500ksps
アナログ入力：最大耐圧	±20V
アナログ入力：アナログ電圧,入力レンジ	±10V, ±5V, ±2.5V, ±1V, ±0.5V, 0-10V, 0-5V, 0-2.5V, 0-1V ※ソフトウェアで各CHの電圧レンジを切り替え可能 ※入力インピーダンス：1MΩ（いずれの電圧入力レンジ設定でも一定）
アナログ入力：アナログ電流,入力レンジ	4-20mA ※シャント抵抗 249Ω、1-5Vへ変換し0-5Vレンジで測定 ※シャント抵抗はジャンパ抵抗 RAx で各chで有効/無効の切り替えが可能
デジタル出力方式	1ch オープンコレクタ方式最大耐圧：30V（OFF時）/50mA（ON時）
絶縁耐圧	2.5kV（アナログ入力 / デジタル入出力とGPIO40Pin間）
電源	+5V/+3.3V（GPIOポートから供給）
使用コネクタ：RS-SG2040T	Phoenix Contact PTSA 0,5/**-2,5-F もしくは互換品適合電線：AWG24～20 ストリップ長 9mm
使用コネクタ：RS-SG2040M	OMRON XG4A-2034 もしくは互換品適合コネクタ OMRON XG5N-201-AWG26～22 フラットケーブル用 OMRON XG4M-2030
消費電流	実測値：約55mA(アイドル時)/約86mA(通信時平均)/約90mA(通信時ピーク)
動作環境	温度：0～40℃、湿度：20～80%（ただし結露しないこと）
基板寸法	RS-SG2040T：L56×W85×T28(入出力端子台上部までの高さ) (mm) (突起部・アンテナを除く) RS-SG2040M：L56×W85×T24(MILコネクタ上部までの高さ) (mm) (突起部・アンテナを除く) ※ Raspberry Pi 4 Model B用のアクリルベース(KP-SB614/共立電子産業)に組込が可能です。
基板重量	約52g
パッケージ内容	SubGiga入出力ベースボード(RS-SG2000) USBホストドングル RPi-GP40本体（TまたはM）(装着済み) ACアダプター USB A-Cケーブル保証書（1年）
標準価格(税別)	¥54,800
JANコード	RS-SG2040T:4949090600768 RS-SG2040M:4949090600775
原産国	日本
