音声分離対応のフルHDマトリックス切替器

外部音声出力対応 4入力2出力 HDMIマトリックス RP-HDSW42A【ラトックプレミア専売モデル】

  • RP-HDSW42A

  • JANコード:
  • 4949090400955
  • 標準価格(税別):
  • オープン価格

対応機種
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン
対応ディスプレイ
HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ

動作確認済み

PS4®、PS4®Pro、Nintendo Switch™

ご購入はこちらから

【ラトックプレミア専売品】

製品特徴

4入力2出力HDMIマトリクススイッチ

本製品は接続された最大4台のHDMI機器を2台のテレビやディスプレイへそれぞれ切り替え・出力することのできる4入力2出力マトリックス切替器です。

例えば「入力1」と「入力3」をそれぞれ「出力A」「出力B」に振り分け出力することが可能。 また1箇所から入力された映像ソースを「出力A」「出力B」にスプリット(分配)出力することも可能です。

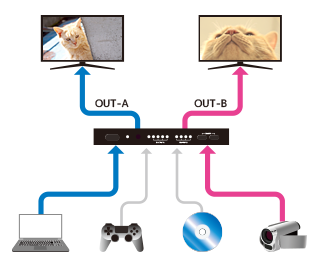

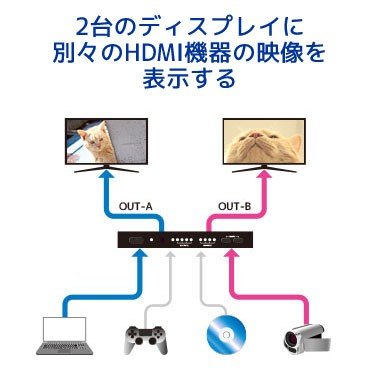

OUT-Aには、パソコンからの映像を表示。
OUT-Bにはビデオカメラからの映像を表示するなど、それぞれ別々の映像を出力できます。

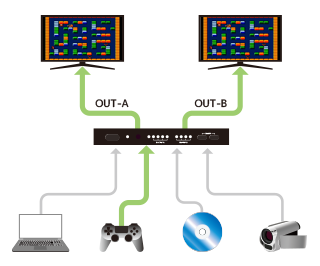

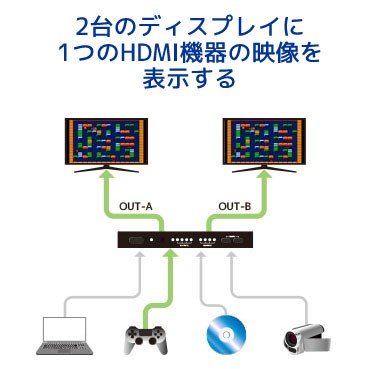

ゲーム機や映像機器からの映像をOUT-A・Bから同時に出力(スプリット[分配])させることができます。

※HDMIケーブルは添付していません

最大4K 30Hzの映像信号に対応(HDCP 1.4 対応)

本製品は、最大4K 30Hzの映像、フルHD(1920 x 1080)60Hz映像の入出力に対応。テレビ側に4K対応であれば、4K30Hz映像*をそのまま映すことができます。Nintendo Switch™ などの家庭用ゲーム機や、ブルーレイディスクなどフルHDの映像コンテンツを出力することが可能。
また、HDCPで保護された映像ソースも出力することができます。

4K60Hzの信号には対応していません。

HDCP2.2で保護された映像ソースは仕様によりフルHDで出力されます。

ブルーレイディスクプレーヤー『Panasonic DMP-UB90』にて動作確認済み。

36bit Deep color、RGB対応

本製品は、各色12bit 計36bitのDeep color※1、xvYccに対応。 ブルーレイなどの映像(各色8bit 計24bit Full color)の階調表現を超えた映像ソースも、余すことなくディスプレイへ伝えることが可能です。

1.接続するHDMI入出力機器がDeep colorに対応している場合に限ります。

24bit Full color(24bit フルカラー)とは :RGB8bit = 各色256通りの階調表現で、計 約1670万色となります。

36bit Deep color(36bit ディープカラー)とは:RGB12bit = 各色4096通りの階調表現で、計 約687億色となります。

デジタル、アナログの外部音声出力機能搭載

本製品は、HDMI機器から入力されたソースを映像と音楽それぞれ2つのソースに分離・出力することが可能です。迫力のあるサラウンド音声など、アンプを通して再生させる場合など、AUDIO”ボタンを押す事で、背面の音声出力ポートからオーディオソースを抽出・出力します。

※オーディオ出力ポート種類

デジタル出力

光デジタル(角型) / 同軸デジタル

アナログ出力

ステレオミニ

Dolby Atmos、DTS:Xに対応

本製品は、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X™」にも対応しています。

Dolby Atmos®及びDTS:X™の再生には、それぞれに対応したアンプが必要です。

ドルビーTrueHD、DTS-HDマスターオーディオ対応

本製品には、ドルビー TrueHD、DTS-HD MA(マスターオーディオ)に対応。映画鑑賞時のオーディオソースをそのまま高音質で引き出すことが可能です。

安心の手動切替方式を採用

本製品は、ゲームや映画鑑賞中にレコーダーの録画が始まっても、画面が切り替わらないので大事な場面を逃しません。

【自動切替機能がある切替器の場合】

予約録画がはじまると自動的にレコーダーの画面に切り替わる ため、ゲームプレイや映画鑑賞などの妨げになります。

【RP-HDSW42Aの場合】

ゲームプレイ中に予約録画など、他HDMI機器の電源が入っても、手動で切り替えるまで画面は切り替わりません。

直感的に操作ができるリモコン付属

本製品には、A出力側とB出力に出力したい機器を直感的に切り替えることのできる専用のリモコンが付属しています。

最新のゲーム機にも対応

本製品は、NINTENDO Switch™や PS4®など、人気のゲーム機に対応しています。

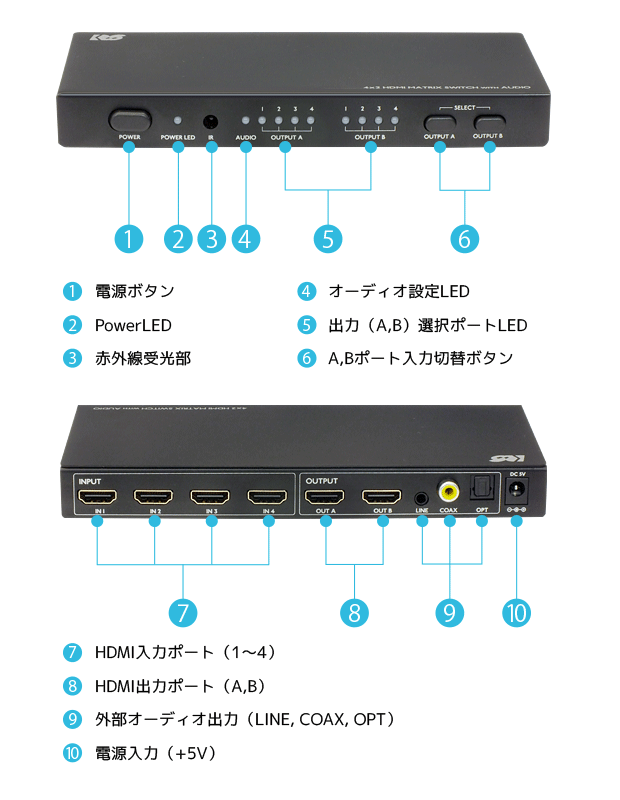

各部名称

対応機種

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

10bit Deepcolorには対応していません。

ARC, HECには対応していません。

CECのご使用はサポート対象外です。

対応ディスプレイ

HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ

製品仕様

名称

外部音声出力対応 4入力2出力 HDMIマトリックス

型番

RP-HDSW42A

対応ディスプレイ

HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ

対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

HDMI機能

12bit DeepColor

10bit Deepcolorには対応していません。

ARC, HECには対応していません。

CECのご使用はサポート対象外です。

最大出力解像度

4096×2160(24Hz / 4:4:4 / 24bit), 3840×2140(30Hz / 4:4:4 / 24bit),1080p, 720p

対応オーディオ

HDMI
OUT A
OUT B

Dolby Atmos, Dolby TrueHD, Dolby Digital EX, Dolby Digital, DTS:X, DTS-HD Master Audio, DTS-ES, DTS, AAC Multi, LPCM

デジタル
OPTICAL
COAXIAL

Dolby Digital, DTS5.1, LPCM2ch

アナログ

LPCM2ch

インターフェイス

入力

  • HDMIタイプ A ×4

出力

  • HDMIタイプ A ×2
  • 光デジタル(S/PDIF 角型)x1
  • COAXIAL x1
  • アナログ(3.5mm ステレオミニ)x1

本体スイッチ

POWER

電源の ON / OFF

SELECT

HDMI出力ポート(OUT A, OUT B)の出力映像切替

HDCP対応

HDCP 1.4準拠

ビデオアンプ帯域

10.2Gbps

ピクセルクロック

340MHz

リモコン送信距離

5m

LED

ポート選択時:青色に点灯

選択ポート(青色)
1-2-3-4

選択しているポートのLEDが点灯

POWER(青色)

電源オンで点灯

Audio(緑色)

2chモード:消灯、Multi chモード;点灯

推奨ケーブル長

入力5m以下、出力5m以下

電源電圧

DC +5V 2A(添付のACアダプターから供給)

消費電流

Max.770mA

動作環境

温度:10~40℃、湿度:20~80%(ただし結露しないこと)

外形寸法

約190(W)×90(D)×22(H)mm(突起部含まず)

重量

約400g(本体のみ)

材質 / カラー

メタル / ブラック

パッケージ内容

  • RP-HDSW42A本体
  • ACアダプター(+5V 2A)
  • リモコン(CR2025 お試し電池内蔵)
  • ユーザーズマニュアル 兼 保証書(1年)

JANコード

4949090400955

標準価格(税別)

OPEN

  • RP-HDSW42Aはラトックプレミア専売品です。
  • HDMIケーブルは添付していません。
  • 本製品を接続される前に、HDMI出力端子を搭載した映像機器・ 家庭用ゲーム機、パソコンを、HDMI入力端子を搭載したテレビ・パソコン用ディスプレイに直接接続して、動作を確認してください。
  • DVI機器への接続には、DVI-HDMI変換アダプターが別途必要になります。またDVI規格は音声信号をサポートしていないため、音声は出力されなくなります。
  • パソコンで使用する場合、HDCPにより保護されたコンテンツを表示しているとき(地デジなどデジタル放送の受信、Blu-RayやDVDの再生などをおこなっているとき)は、再生を停止させてから切替操作をおこなってください。ご使用の環境アプリケーションによっては自動停止されない場合があります。
    本製品はカスケード接続で使用できません。
  • 全ての機器で動作を保証するものではありません
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。

有寿命部品について

  • 本製品に添付しているACアダプターは有寿命部品です。使用時間の経過に伴って磨耗、劣化等が進行しますので、より長くお使い頂くためには、一定の期間で交換が必要となります。有寿命部品の交換時期の目安は、使用頻度や使用環境等により異なりますが、1日約8時間のご使用で約5年です。この期間は開くまでも目安であり、この期間内に故障しないことや、無償修理をお約束するものではありません。また、長時間連続使用等、ご使用状態によっては、この目安の期間よりも早期に部品交換が必要となる場合があります。
