パソコンのVGA信号をDVI/HDMI信号に変換!テレビやDVIモニタを接続

VGA to DVI/HDMI 変換アダプタ REX-VGA2DVI

  • REX-VGA2DVI

  • JANコード:
  • 4949090400245
  • 標準価格(税別):
  • 13,500 円
  • Windows

WindowsPC対応

製品特徴

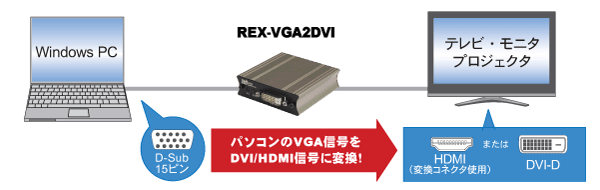

パソコンのVGAポートにDVIモニタを接続

本製品は、パソコンのVGA信号をDVI信号に変換して出力するアダプタです。パソコンにDVIポートがなくても、VGAポートに本製品を装着すれば、モニタや液晶テレビのDVI端子に接続することができます。

また、VGAのみ搭載のパソコンにREX-VGA2DVIを装着してDVIモニタ対応の切替器に接続し、DVI搭載パソコンとモニタを共有することもできます。

【DVIモニタを接続】

【DVIモニタ用切替器に接続】

パソコンと大画面テレビをHDMI接続


HDMI変換コネクタ装着時

本製品のDVIコネクタに、添付のHDMI変換コネクタを接続。パソコンの画面を、HDMI端子をもつワイドテレビやプロジェクタに映すことができます。(⇒動作確認済みテレビ/モニタ/プロジェクタ

パソコンの音声をテレビに出力
VGA出力には音声が含まれませんので、パソコンのサウンドをテレビへ出力する場合は、別途オーディオケーブルを接続してください。

テレビの外部音声入力についてのご注意

テレビの機種によっては、以下のような理由で外部音声入力が有効になっていない、または使用できない場合があります。本製品のご購入前に、あらかじめお使いのテレビをご確認ください。

  • 特定のHDMI端子に接続された場合のみ外部音声入力が可能な機種
  • HDMI端子ごとに外部音声入力の設定が必要な機種
  • HDMI端子に接続した場合は外部音声に対応しない機種
     (HDMI端子からの音声信号のみに対応し、外部音声入力からの音声を出力できない機種)

フルHD、WUXGA対応

フルHD(1920×1080)対応

大画面のハイビジョンテレビで採用されている、高解像フルHD(1920×1080)に対応。テレビのPC端子(ミニD-Sub15pin)では最大解像度がSXGA(1280×1024)程度に制限されてしまう場合でも、HDMI接続ならテレビの最大解像度でパソコンのコンテンツを楽しむことができます。

パソコンのVGA端子の出力解像度が、フルHDに対応している必要があります。

WUXGA(1920×1200)対応

最大WUXGA(1920×1200)のパソコン用ワイドモニタに対応。

パソコンのVGA端子の出力解像度が、表示したい解像度に対応している必要があります。

倍速液晶対応

液晶テレビ特有の残像感を低減する「倍速液晶パネル」搭載テレビも接続可能。東芝REGZA 37Z7000やパナソニックVIERA TH-L20X1などで動作確認済みです(2009年3月現在)。

ADJボタンでにじみ調整可能

本体前面に、文字のにじみを調整するADJボタン(Phase Adjust Button)を装備しています。

画像はイメージです。

ドライバのインストール不要

専用ソフトウェアのインストールは不要です。

CPUに負荷をかけない変換回路搭載

アナログ信号からデジタル信号への変換は、REX-VGA2DVI内部でおこないます。CPUにかかる負荷が少ないため、重い処理を必要とするゲームや動画再生用途にも向いています。

USBバスパワーケーブルでの電源供給に対応

標準添付のACアダプタのほか、USBバスパワーケーブル RCL-USBDC-07 (別売)でパソコン本体のUSBポートから電源供給することも可能です。

有害6物質不使用

本製品は、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。(2008年12月より順次出荷。)

>> ラトックシステム有害化学物質制限の取り組み

ご注意

ホームページの動作確認済みリストに、動作可能もしくは動作不可能なモニターおよびテレビなどの機種情報を掲載しています。記載されていない機種は、正常に動作しない場合があります。(⇒動作確認済みテレビ/モニタ/プロジェクタ

本製品は、解像度やリフレッシュレートの変換機能・スケーラ機能を搭載していません。ご使用のパソコン(ビデオカード)、モニター/テレビ/プロジェクタの対応解像度/リフレッシュレートを予めご確認ください。(パソコンのVGA出力、本製品、接続モニター/テレビ/プロジェクタのいずれにも対応している解像度/リフレッシュレートに設定する必要があります。)

対応解像度は、モニターの表示画素数とは異なります。モニターのDVI/HDMI端子が対応する入力信号の解像度は、お使いのモニターメーカーへお問い合わせください。

本製品はビデオ信号をアナログRGBからDVI-Dへ変換するためのものであり、ビデオ信号の品質を向上させる機能や、劣化を防止する機能はありません。ご使用のビデオカードやモニタ、ケーブルによっては、画像にノイズが発生するなどの現象が発生することがあります。

本製品はHDCPには対応していません。本製品はHDCPにより保護されたコンテンツ(地デジなどデジタル放送の受信画像、Blu-ray ROMやHD DVDの画像・音声)の再生には使用できません。ただし、著作権が管理されたコンテンツであっても、PCのVGA(アナログRGB)ポートよりSD(DVD)品質で出力される画像は、本製品によりDVI/HDMI(HDCP機能オフ)モニタで鑑賞することが可能です。

対応パソコン

VGA端子(ミニD-sub15ピンモニタ用コネクタ)を装備した以下の機種

  • Windows PC

Windows 7 Starterでは使用できません。

Macでは使用できません。

本製品は、解像度やリフレッシュレートの変換機能・スケーラ機能を搭載していません。ご使用のパソコン(ビデオカード)、モニター/テレビ/プロジェクタの対応解像度/リフレッシュレートを予めご確認ください。(パソコンのVGA出力、本製品、接続モニター/テレビ/プロジェクタのいずれにも対応している解像度/リフレッシュレートに設定する必要があります。)

本製品はビデオ信号をアナログRGBからDVI-Dへ変換するためのものであり、ビデオ信号の品質を向上させる機能や、劣化を防止する機能はありません。ご使用のビデオカードやモニタ、ケーブルによっては、画像にノイズが発生するなどの現象が発生することがあります。

対応モニター

DVIもしくはHDMI端子を装備したパソコン用モニタ、テレビ、プロジェクタ

シングルリンクのみ対応(デュアルリンクには対応していません)

ホームページの動作確認済みリストに、動作可能もしくは動作不可能なモニターおよびテレビなどの機種情報を掲載しています。記載されていない機種は、正常に動作しない場合があります。
⇒動作確認済みテレビ/モニタ/プロジェクタ

【対応解像度】

1920×1200 (WUXGA) 1280×960 (Quad-VGA)
1920×1080p (フルHD 1080p) 1280×800 (WXGA)
1920×1080i (HDTV 1080i) 1280×768 (WXGA)
1680×1050 (WSXGA+) 1280×720p (HDTV 720p)
1600×1200 (UXGA) 1024×768 (XGA)
1440×900 (WXGA+) 800×600 (SVGA)
1360×768 (フルワイドXGA) 640×480 (VGA)
1280×1024 (SXGA)

対応解像度は、モニターの表示画素数とは異なります。モニターのDVI/HDMI端子が対応する入力信号の解像度は、お使いのモニターメーカーへお問い合わせください。

【リフレッシュレート】

60Hz(1920×1080iは30Hz)

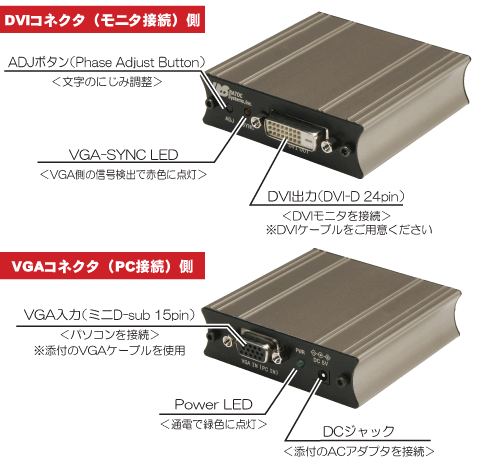

各部名称

REX-VGA2DVI 導入までの流れ

本ページでは、REX-VGA2DVIご購入前の確認事項からセットアップまでの概要をご紹介します。

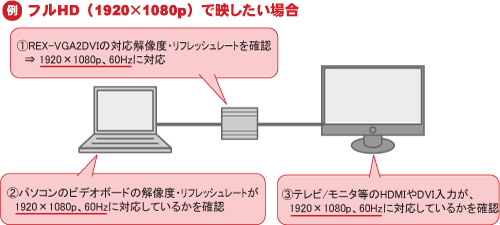

1.パソコン、テレビ、本製品の対応解像度とリフレッシュレートを確認します。

REX-VGA2DVIは、パソコンのVGAポートからのアナログ信号をデジタル信号に変換します。解像度やリフレッシュレートの変換機能・スケーラ機能は搭載していませんので、パソコン、テレビ(モニタ)、本製品のすべてが、表示したいと思っている解像度とリフレッシュレートに対応している必要があります。

  接続ポート 対応解像度・リフレッシュレート
パソコン D-Sub 15ピン パソコンのマニュアルやメーカーの製品情報で、ビデオ出力の対応解像度とリフレッシュレートをご確認ください。
テレビ・モニタ HDMIまたはDVI テレビ・モニタのマニュアルやメーカーの製品情報で、HDMI入力またはDVI入力の対応解像度とリフレッシュレートをご確認ください。
本製品   【対応解像度】

1920×1200 (WUXGA) 1280×960 (Quad-VGA)
1920×1080p/1080i (フルHD) 1280×800 (WXGA)
1680×1050 (WSXGA+) 1280×768 (WXGA)
1600×1200 (UXGA) 1280×720p (HDTV 720p)
1440×900 (WXGA+) 1024×768 (XGA)
1360×768 (フルワイドXGA) 800×600 (SVGA)
1280×1024 (SXGA) 640×480 (VGA)
【リフレッシュレート】60Hz(1920×1080iは30Hz)

2.テレビ・モニタ・プロジェクタの動作実績を確認します。

弊社にて動作確認をおこなったテレビ・ビデオ・プロジェクタの一覧をご用意しています。 動作を確認していない機種では、正常に動作しないことがあります。

>> 動作確認済みテレビ・モニタ・プロジェクタ

動作確認済みテレビ・モニタ・プロジェクタ一覧にない製品の動作確認はおこなっておりません。ご購入前にお客様の環境で動作を確認いただけるよう、無償で本製品の貸出サービス(最長10日間)を実施しています。

>> デモ機貸出サービス(RATOC Direct)

3.本製品と必要なケーブル類を用意します。

導入が決まったら、いよいよ本製品を購入。主要な家電量販店、パソコンショップ等でお買い求めいただけます。 (取り扱いや在庫については、販売店にお問い合わせください。) なお、ラトック製品を販売している通販サイト「RATOC Direct」では、本製品単体のほか、各種ケーブルとのセット販売もおこなっています。

>> RATOC Direct ディスプレイアダプタページ

【RATOC Direct 取り扱いセットの接続イメージ】

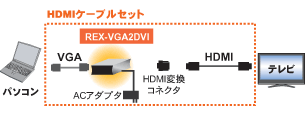

REX-VGA2DVIのみ HDMIケーブルセット

すでにHDMIケーブルをお持ちの方、DVI接続を考えている方向け。 本製品とテレビをつなぐHDMIケーブル付き。ケーブル長が選択可能。

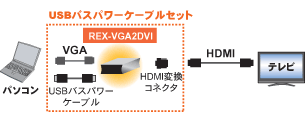

HDMI、Audioケーブルセット USBバスパワーケーブルセット

パソコンの映像だけでなく、音声もテレビから出力したい方に。ケーブル長は各1m。 本製品の電源を、ACアダプタではなくパソコンのUSBポートから供給することができます。

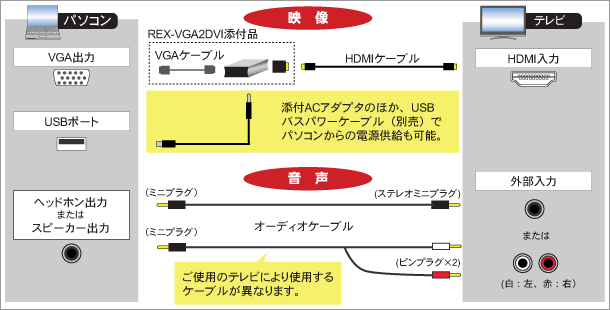

4.接続します。

本製品は、はじめて接続したときにテレビやモニタからの情報を読み込んで保持します(下図ステップ(3))。この処理が正しくおこなわれるように、マニュアルに記載されている手順どおり接続してください。なお、パソコンにドライバソフトのインストールは必要ありません。

5.パソコン・テレビでの設定をおこないます。

【パソコン(Windows XPの場合)】

解像度の変更: [画面のプロパティ]-[設定]で接続しているモニタ番号を選択し、画面の解像度をスライダーで指定します。
マルチディスプレイの設定: [画面のプロパティ]-[設定]で接続しているモニタ番号を選択し、”Windowsデスクトップをこのモニタ上で移動できるようにする”チェックボックスにチェックを入れます。

ノートパソコンでは、外部モニタに表示させるための操作が必要になる場合があります。詳しくは、パソコンのマニュアルを参照ください。

【テレビ】

テレビの入力をHDMIに切り替え、画面サイズ(ドットバイドットやノーマルなど)の選択をおこないます。

以上で、パソコンの画面をテレビに映す作業は完了です。お疲れ様でした。

製品仕様

名称 VGA to DVI/HDMI 変換アダプタ
型番 REX-VGA2DVI
対応パソコン VGA端子(ミニD-sub15ピンモニタ用コネクタ)を装備したWindows PC
* Windows 7 Starterでは使用できません。
* Macでは使用できません。
対応モニター DVIもしくはHDMI端子を装備したパソコン用モニタ、テレビ、プロジェクタ
* シングルリンクのみ対応(デュアルリンクには対応していません)
* 接続するモニターは、メインまたはサブモニターとして使用できます。
対応解像度 下記の解像度のなかで、ご使用のパソコン(ビデオカード)とモニタが対応しているもの
1920×1200(WUXGA)、1920×1080p(フルHD 1080p)、1920×1080i(HDTV 1080i)、1680×1050(WSXGA+)、1600×1200(UXGA)、1440×900(WXGA+)、1360×768(フルワイドXGA)、1280×1024(SXGA)、1280×960(Quad-VGA)、1280×800(WXGA)、1280×768(WXGA)、1280×720p(HDTV 720p)、1024×768(XGA)、800×600(SVGA)、640×480(VGA)
* 対応解像度は、モニターの表示画素数とは異なります。モニターのDVI/HDMI端子が対応する入力信号の解像度は、お使いのモニターメーカーへお問い合わせください。
リフレッシュレート 60Hz(1920×1080iは30Hz)
最大表示色数 1677万色(32bit)
入出力信号 入力:アナログRGB  出力:DVI-D/シングルリンク
接続コネクタ 【パソコン接続側】D-sub15ピン メス
【モニター/テレビ/プロジェクタ接続側】DVI-D24ピン メス
* モニタ接続ケーブルとして、DVI-D 24ピンケーブルもしくはHDMIケーブルを別途ご用意ください。(HDMI 端子に接続する場合は、添付のHDMI 変換コネクタを使用してください)
電源電圧 +5V(ACアダプタより供給)
消費電流 Typ.479mA(1920×1200表示時)
外形寸法・重量 約76(W)×73(L)×22(H)mm(突起部含まず)
約150g(本体のみ)
材質 筐体:アルミ 板金:鋼板
添付品

  • REX-VGA2DVI本体
  • HDMI変換コネクタ
  • ACアダプタ
  • VGAケーブル(ミニD-sub15ピン、約30cm)
  • ユーザーズマニュアル
  • 保証書(1年)

JANコード 4949090400245
標準価格(税別) ¥13,500
パッケージ

ホームページの動作確認済みリストに、動作可能もしくは動作不可能なモニターおよびテレビなどの機種情報を掲載しています。記載されていない機種は、正常に動作しない場合があります。(⇒動作確認済みテレビ/モニタ/プロジェクタ

本製品は、解像度やリフレッシュレートの変換機能・スケーラ機能を搭載していません。ご使用のパソコン(ビデオカード)、モニター/テレビ/プロジェクタの対応解像度/リフレッシュレートを予めご確認ください。(パソコンのVGA出力、本製品、接続モニター/テレビ/プロジェクタのいずれにも対応している解像度/リフレッシュレートに設定する必要があります。)

本製品はビデオ信号をアナログRGBからDVI-Dへ変換するためのものであり、ビデオ信号の品質を向上させる機能や、劣化を防止する機能はありません。ご使用のビデオカードやモニタ、ケーブルによっては、画像にノイズが発生するなどの現象が発生することがあります。

本製品はHDCPには対応していません。本製品はHDCPにより保護されたコンテンツ(地デジなどデジタル放送の受信画像、Blu-ray ROMやHD DVDの画像・音声)の再生には使用できません。ただし、著作権が管理されたコンテンツであっても、PCのVGA(アナログRGB)ポートよりSD(DVD)品質で出力される画像は、本製品によりDVI/HDMI(HDCP機能オフ)モニタで鑑賞することが可能です。

アナログRGB信号からDVI信号変換時のタイミングのずれにより画面の周囲が若干欠ける場合があります。

パソコン自動切替器(KVMスイッチ)に接続する場合は、画面にノイズが発生するなどの現象が発生することがあります。

パソコン、ビデオカードによっては、BIOSメニューが表示されない場合があります。

  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。

ダウンロード

マニュアルダウンロード

オプション

ラトックダイレクトにてお取り扱いしております。

製品型番 標準価格
(税別)
JAN 製品内容 対応機種
RSO-AC05 ¥3,000 4949090940161 ACアダプター(5V 2A)
※本製品に添付のものと同じです。
REX-VGA2HDMIREX-VGA2HDMI-AC
REX-VGA2DVIREX-VGA2DVI-PW
FireREX1U2SCXU2SCX-LVD
REX-230UDAREX-430UDA
REX-230XDAREX-430XDA
REX-430UREX-210CUP
REX-EXU3、REX-PE50EX
REX-Link1REX-Link2REX-Link2S
(REX-WHP1/WHP2には使用できません)
RCL-USBDC-07 ¥1,500 4949090020696 バスパワーケーブル
パソコン本体のUSBポートに接続し電源を供給するためのケーブル(長さ70cm)
REX-VGA2HDMIREX-VGA2HDMI-AC
REX-VGA2DVIREX-VGA2DVI-PW
FireREX1U2SCX
REX-CBU2XREX-CB90シリーズREX-CB92シリーズREX-ANT01シリーズ
※ 弊社指定以外の製品で使用された場合、その製品内部の回路、ノートPCのUSBバスパワー供給回路が壊れる可能性がありますので絶対に使用しないでください。もし、事故が発生しても弊社は一切保証はいたしません。
RSO-D2H ¥2,500 4949090420496 REX-VGA2DVI用HDMI変換アダプタ、DVI-D 24pin/オスーHDMI メス REX-VGA2DVI
RCL-VGA-03 ¥2,500 4949090420502 VGAケーブル(約30cm) REX-VGA2HDMIREX-VGA2HDMI-AC
REX-VGA2DVIREX-VGA2DVI-PW

RSO-AC05

RCL-USBDC-07

RSO-D2H

RCL-VGA-03
