フォトカプラ入力ユニット PHI-8 標準価格(税別)￥14,000

外部機器から32ビットの入力フォトカプラにより絶縁し、TLLレベルの8ビットの信号に変換。 入力電圧仕様は5V、12V、24Vより選択。発注時にご指定ください。 ユニット上のLEDにより入力信号をモニターできます。 【入力仕様】　 - フォトカプラ(シャープPC817)への有電圧入力(負論理) - 定格電圧DC35V、応答速度100μsec 【出力仕様】 - 8ビットパラレルTTLレベル(正論理)、ファンアウト5 - ISO-7への収納、8枚まで収納可能

フォトカプラ出力ユニット PHO-8 標準価格(税別)￥16,000

TTLレベル(8ビット)の入力により、ULN2004A(ダーリントントランジスタアレイ)のオープンコレクタ信号を出力します。 出力は8ビットで、入力の各ビットに対応します。 ユニット上のLEDにより信号状態がモニターできます。 【入力仕様】　 - 8ビットパラレル(負論理)TTLレベル 【出力仕様】 - ULN2004Aによるオープンコレクタ出力 - ISO-7への収納、8枚まで収納可能

リードリレー入力ユニット RYI-8 標準価格(税別)￥16,000

8ビットの外部入力をリードリレーでアイソレート。パソコン入力用のTLLレベルの8ビットに変換。 入力電圧仕様は5V、12V、24Vより選択。発注時にご指定ください。 ユニット上のLEDにより入力信号をモニターできます。 【入力仕様】　 - リードリレー駆動コイルへの有電圧入力 (5V or 12V or 24V、正論理) - 定格入力24V仕様(定格電圧DC24V、定格電流16.7mA) - 動作時間0.8msec以下、復帰レベル1.5msec以下 【出力仕様】 - 8ビットパラレルTTLレベル(正論理)、ファンアウト5 - ISO-7への収納、8枚まで収納可能

リードリレー出力ユニット RYO-8 標準価格(税別)￥17,500

TTLレベル(8ビット)の入力により、8個の独立したリードリレーを駆動させ、8ビットのＡ接点出力を行います。 ユニット上のLEDにより信号状態がモニターできます。 【入力仕様】　 -8ビットパラレル(負論理)TTLレベル 【出力仕様】 - リードリレー　Ａ接点出力×8 - 定格負荷　AC100V/0.05A or DC24V/0.2A - 接点電圧最大値　AC110V or DC100V - 動作時間　0.8msec以下 - 復帰時間　0.5msec以下 - ISO-7への収納、4枚まで収納可能

フォトカプラ出力ユニット PHO-16 標準価格(税別)￥17,500

TLLレベルの4ビット入力をデコードし、16チャンネルのうち1チャンネルのみを、ULN2004Aによるオープンコレクタで、ドライブします。 PHI-8と組み合わせて接点マトリックスを組み、多くの接点を読みとるために開発されています 【入力仕様】　 - UNL2004Aによるオープンコレクタドライブ出力(必ず16CHのうち1CHのみ出力ON) - 定格電圧：50 - 最大通電電源：500mA - ISO-7への収納、4枚まで収納可能

フォトカプラ入出力ユニット PIO-32 標準価格(税別)￥30,000	フォトカプラで絶縁された16ビットの入力と、16ビット出力を1ボードにまとめ、計32ビットの入出力を行うことができます。 16ビットの出力部は、TTLレベルの入力により、ダーリントントランジスタ入りのフォトカプラを駆動します。 駆動能力は1CHあたりDC35V、300mAです。 16ビットの入力部は、外部からの有電圧入力をフォトカプラで絶縁し、TTLレベルに変換 すべての信号は、LEDによりモニターすることができます。 REX-6010(DIOカード)との直結ケーブルが付属します。
【16ビット出力仕様】　 - PC817内蔵ダーリントントランジスタによるオープンコレクタ出力定格35V、最大通電電流300mA - 入力部16ビットパラレル、TTLレベル入力 【16ビット入力仕様】 - フォトカプラ(PC900)への有電圧入力(負論理) - 入力電圧DC24V or 12V or 5V - 出力部(TTLオープンコレクタ出力)

SSR入出力ユニット SSR-8シリーズ 標準価格(税別)￥28,000	DC3〜60V(2A)、AC75〜250V(2A)を直接出力可能な出力用SSR、またAC30〜140V、DC3〜32Vを直接入力可能な入力用SSRを実装 AC出力用SSRは、ゼロクロス制御、長期の連続運転に最適です。DC出力、AC入力用などの各仕様があります。 用途にあわせて最適なモジュールを選択ください。
【DC出力用SSR】 - 最大許容負荷電流　2A - 出力電圧　3〜60VDC - 最小負荷電流　5mA - 動作時間　0.5msec以下 - 復帰時間　2msec以下 【DC入力用SSR】 - 入力電圧3〜32V DC - 入力電流 20mA以下/32V - 動作時間 5m sec以下 - 復帰時間 5m sec以下 【AC出力用SSR】 - 最大許容電流 2A - 出力電圧 75〜250VAC - 動作時間 1/2サイクル+1m sec以下 - 復帰時間 1/2+1m sec以下 - ゼロクロス方式 【AC入力用SSR】 - 入力電圧 80〜140VAC - 入力電流 5mA以下/100V - 動作時間 20m sec
モジュール形式名 仕様 SSR-81 8ビットDC出力 SSR-82 8ビットDC入力 SSR-83 8ビットAC出力 SSR-84 8ビットAC入力 SSR-85 4ビットDC出力、4ビットDC入力 SSR-86 4ビットAC出力、4ビットAC入力 SSR-89 特注仕様 (ユーザの指定により、モジュールを組み合わせます)

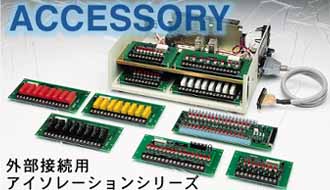

アイソレーションユニット 収納BOX ISO-7 標準価格(税別)￥75,000

アイソレートされた+24V電源(1.1A)デジタル回路用+5V電源(3A)を内蔵 DINレールを内部に持ち、リレー、アンプ等を内蔵可能 アイソレーションユニットシリーズの各基板を最大8枚まで実装 (ただし、アイソレーションユニットの種類によっては、それ以下の枚数しか実装できないものがあります) 【仕様】 - 最大実装カード 8枚 -付属DINレール 30cm(長) -電源 ロジック用電源(5V/3A) センサ、アンプ、リレー用電源(24V/2.5A) -外形寸法 350(W)×115(H)×400(D)(脚部含まず) -付属品 DIO接続ケーブル1本、(ISO-71)取付板1枚

ISO-7用ケーブルセット ISO-71,74,75 標準価格(税別)￥15,000

型番 種類 セット内容 ISO-71 REX-6010/5510ケーブルセット 片側アンフェノール、片側6010用コネクタのシードケーブル(1m長)1本、ISO-71取付板1枚、アイソレーションユニットとISO-71接続用ハーネス4本、ロジック電源用ハーネス1本 ISO-74 REX-6090/5590ケーブルセット 片側アンフェノール、片側6090用コネクタのシードケーブル(1m長)1本、ISO-74取付板1枚、アイソレーションユニットとISO-74接続用ハーネス4本、ロジック電源用ハーネス1本 ISO-75 REX-3510ケーブルセット 片側アンフェノール、片側3510用コネクタのシードケーブル(1m長)1本、ISO-75取付板1枚、アイソレーションユニットとISO-75接続用ハーネス4本、ロジック電源用ハーネス1本
