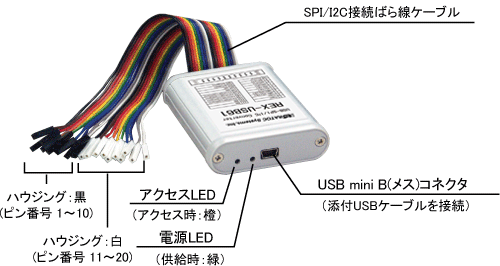

| ピン番号 |
ハウジング色 |
ケーブル色 |
信号名 |
用途 |
| 1 |
黒 |
茶 |
Power |
ターゲットデバイス電源入出力
（出力時 5V or 3.3V @100mA） （入力時 1.8V 〜 5V） |
| 2 |
赤 |
Power |
ターゲットデバイス電源入出力
（出力時 5V or 3.3V @100mA） （入力時 1.8V 〜 5V） |
| 3 |
橙 |
1MHz-SCL |
I2C用クロック信号
（401kHz〜1MHz対応、バス電圧5V専用） （プルアップ抵抗 10kΩ） |
| 4 |
黄 |
1MHz-SDA |
I2C用データ信号
（401kHz〜1MHz対応、バス電圧5V専用） （プルアップ抵抗 10kΩ） |
| 5 |
緑 |
SCL |
I2C用クロック信号
（47kHz〜400kHz対応、バス電圧1.8〜5V専用） （プルアップ抵抗 10kΩ） |
| 6 |
青 |
SDA |
I2C用データ信号
（47kHz〜400kHz対応、バス電圧1.8〜5V専用） （プルアップ抵抗 10kΩ） |
| 7 |
紫 |
SCK |
SPI用クロック信号
（12MHz対応、1.8V 〜 5V） |
| 8 |
グレー |
SD0 |
SPI用データアウト信号
（12MHz対応、1.8V 〜 5V） |
| 9 |
白 |
SDI |
SPI用データイン信号
（12MHz対応、1.8V 〜 5V） |
| 10 |
黒 |
Reserve |
使用しません（接続しないでください） |
| 11 |
白
（グレー） |
茶 |
GND |
グランド |
| 12 |
赤 |
GND |
グランド |
| 13 |
橙 |
DO0 |
SPI用SS0/I2C用PORT0（1.8〜5V） |
| 14 |
黄 |
DO1 |
SPI用SS0/I2C用PORT1（1.8〜5V） |
| 15 |
緑 |
DO2 |
SPI用SS0/I2C用PORT2（1.8〜5V） |
| 16 |
青 |
DO3 |
SPI用SS0/I2C用PORT3（1.8〜5V） |
| 17 |
紫 |
GND |
グランド |
| 18 |
グレー |
GND |
グランド |
| 19 |
白 |
N.C |
ノーコネクト |
| 20 |
黒 |
N.C |
ノーコネクト |
