■4ポート RS-232C PCI ボード REX-PCI64

製品仕様

名称 4ポート RS-232C PCIボード
型番 REX-PCI64
バスインタフェース PCI Local Bus Rev.2.3(32ビット バスマスタ) 、3.3V/5VユニバーサルPCIボード
シリアルコントローラ メモリマップ方式 16C550互換UART
接続コネクタ ボード上は、高密度 D-sub 44pinコネクタ(メス)
但し、D-sub 44pin(オス)-D-sub 9pin(オス)×4 変換ケーブル付属(JIS X 5101規格 D-sub 9pin RS-232Cコネクタ オス型)
入出力レベル EIA/TIA232レベル
【ドライバ】ハイレベル出力 : +5V(min)/+5.4V(TYP) ローレベル出力 : -5V(min)/-5.4V(TYP)
【レシーバ】電圧レンジ : -15V〜+15V
通信速度 110/300/600/1200/2400/4800/9600/19200/38400/57600/115200/230400/460800/921600bps
※実際に実行可能な最大通信速度はパソコンの仕様に依存します
通信パラメータ
スタートビット 1ビット   パリティビット Even/Odd/None
データビット 7/8ビット   ストップビット 1/2ビット
ドライバ・レシーバ MAX3245ECAI+ / ICL3245ECAZ(または相当品)
静電気放電保護 気中放電:±15KV 接触放電:±8KV
伝送距離 15m以内
割り込み番号 PCI 割り込みを自動割り当て
外形寸法 64.41mm(W)×119.91mm(L)(PCIブラケット含まず)
重量 約67g(標準PCIブラケット含む)
電源電圧 +3.3V/+5V(PCIバスより供給)
添付品
  • RS-232C PCIボード本体(×1)
  • Low Profile PCIブラケット(×1)
  • D-sub 44pin -D-sub 9pin 変換ケーブル
  • ソフトウェアCD-ROM
  • インストールガイド
    保証書(1年)

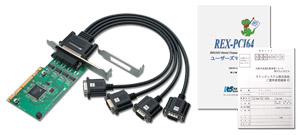

同梱写真
添付ソフトウェア
  • ドライバソフトウェア
  • サンプルプログラム(Visual C++ 2005/6.0、Visual Basic 2005/6.0)
対応機種 PCIスロット(Rev.2.1以降)を装備したWindowsPC
対応OS Windows 8.1、Windows 8、Windows 7、Windows Vista、Windows XP、Windows 2000、Windows Me、Windows 98SE、Windows NT4.0、Windows Server 2016、Windows Server 2012 R2、Windows Server 2012、Windows Server 2008 R2、Windows Server 2008、Windows Server 2003、 Windows 2000 Server、Windows NT Server 4.0、 Linux Ready!
※32ビット/64ビット両対応
JANコード 4949090600041
標準価格(税別) ¥16,800
パッケージ パッケージ
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
  • "REX"は株式会社リコーが商標権を所有していますが、弊社は使用許諾契約により商標の使用を認められています。

添付ソフトウェア仕様

  1. RS-232C 通信サンプルプログラム(VC++2005、VB2005、VC++6.0、VB6.0)
  2. ボード上ロータリースイッチおよびポート読み取りサンプルプログラム(VC++2005、VB2005、VC++6.0、VB6.0)
  3. REX-PCI64用デバイスドライバ

ハードウェア仕様

■ コネクタピンアサイン

ピン番 信号名 機能 DTE-外部 D-SUB 9PIN
1 DCD キャリア検出
2 RD 受信データ
3 TD 送信データ
4 DTR 端末レディ
5 SG 信号用接地
6 DSR データセットレディ
7 RS 送信要求
8 CS 送信許可
9 RI※ 被呼表示
※基板の実装を変更することにより、9 ピン(RI)から 5V を 出力することが可能です。(特注にて承ります

■D-SUB25PIN への変換対応表

D-SUB25PIN に変換したい場合には、下記の変換表に基づいた変換コネクタをご使用ください。変換コネクタは、一般の量販店やパソコンショップで入手可能です。
D Sub 9ピン   D Sub 25ピン
ピン番号   ピン番号
1 ←→ 8
2 ←→ 3
3 ←→ 2
4 ←→ 20
5 ←→ 7
6 ←→ 6
7 ←→ 4
8 ←→ 5
9 ←→ 22
