■4Kディスプレイ / USBキーボード・マウス　パソコン切替器 RS-250UHDP-4K

接続事例

接続事例

切替器本体に、パソコン2台（HDMI・USB）とキーボード・マウス・ディスプレイを接続するのが、本製品の標準的な使用方法です。ここでは、上記以外で可能な切替器の使用方法をご紹介します。

マウス・キーボードのみ接続可能

切替器にディスプレイを接続せず、マウス・キーボードのみを切り替えて使うことができます。パソコン本体に直接ディスプレイを接続して、非選択時の画面を表示することができます。

モニタをパソコンに直結して...
(1)	マルチディスプレイ環境にする切替器の対応解像度に制約を受けることなく使用。
(2)	非選択時も画面を表示できるネットトレーディングや、チャット・メール着信チェックなど。
(3)	ディスプレイの2系統入力が使えるデジタルとアナログ2系統をもつディスプレイを、直接PCに接続。

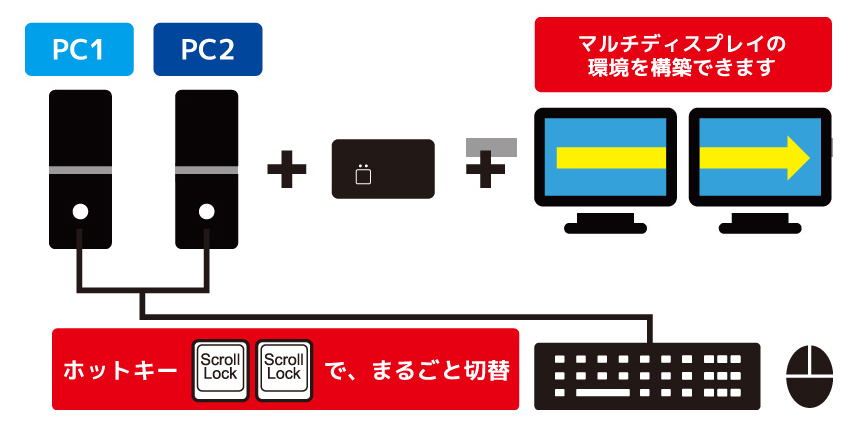

2台の切替器でマルチディスプレイの切り替え(Windows)

切替器を2台使用したマルチディスプレイの切り替えに対応。ホットキーにより、2台のディスプレイを同時に切り替えできます。ディスプレイの解像度は異なっていてもOK。HDMI切替器RS-250UHDP-4KとDVIディスプレイ用切替器RS-230UDAの混在も可能で、多様な組み合わせに対応できます。

＜対応可能な切替器＞
RS-250UHDP-4K、RS-230UDA、RS-230U
※上記組み合わせでの動作確認済み。
　上記以外の切替器は対応していません

＜使用上のご注意＞

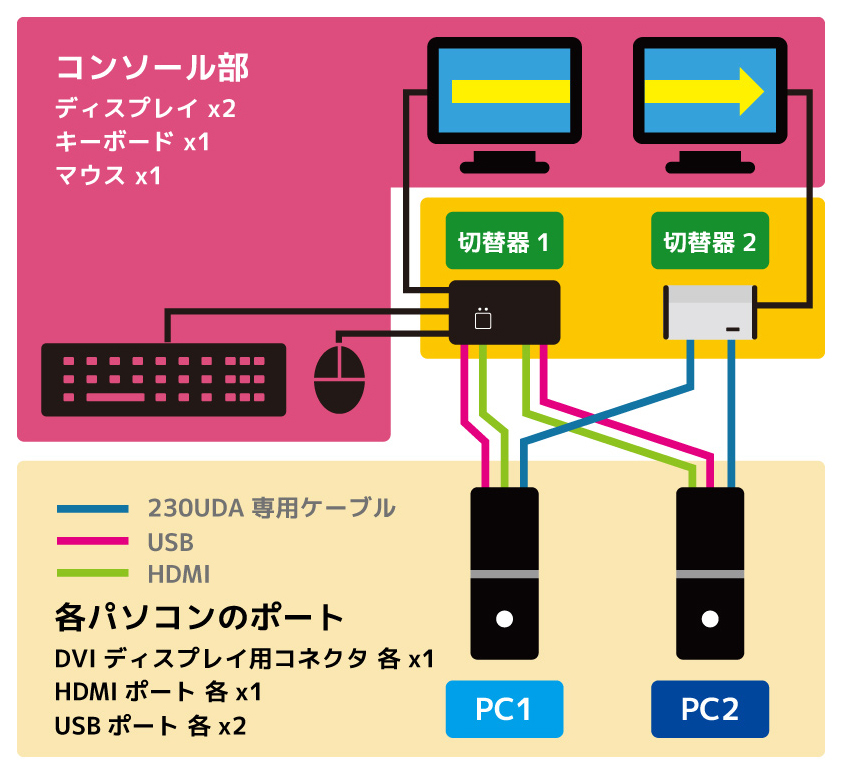

【RS-250UHDP-4KとRS-230UDAを使用した組み合わせ例】

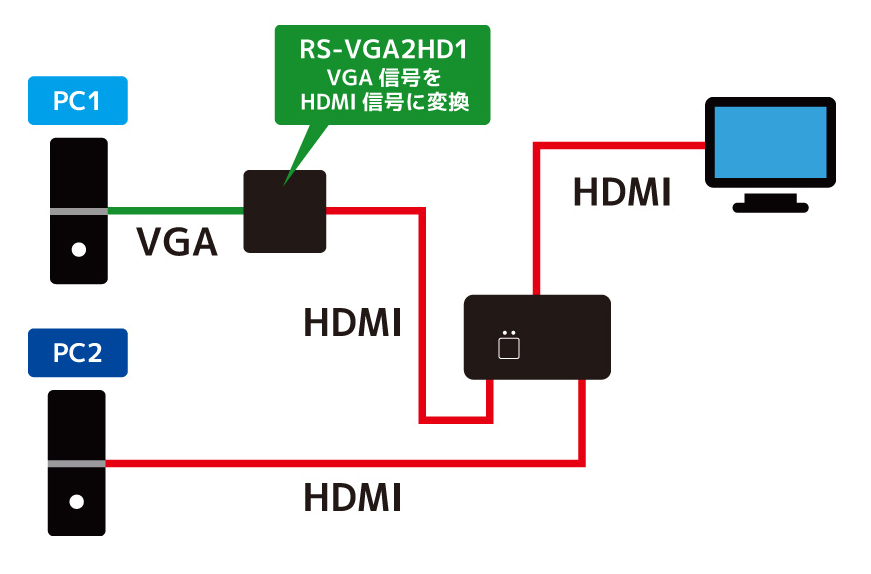

別売変換アダプタで、HDMIポートを持たないパソコンを接続（Windows）

パソコンのVGA端子に別売「RS-VGA2HD1」を装着して、本製品に接続。RS-VGA2HD1は、パソコンからのVGA信号をHDMI信号に変換するアダプタです。パソコンにHDMI端子がなくても、HDMIモニタを接続できます。

※RS-VGA2HD1を接続したPCは、PCのVGA出力・RS-VGA2HD1・接続モニタのいずれにも対応している解像度/リフレッシュレートに設定する必要があります。
※RS-VGA2HD1は、HDCPに対応していません。
