パッケージ Ultra Wide SCSI PCIボード
REX-PCI31
標準価格(税別)￥8,800
JANコード：4949090310018

WinPC/AT互換機、PC98-NX		 ▼一般仕様
▼オプション品
▼動作確認パソコン
▼動作確認SCSI機器
▼動作確認CD-R
▼ドライバ
▼FAQ
▼マニュアル(PDF)

特徴製品特徴
高速・快適SCSI環境を実現
  • スキャッタ・ギャザーを内蔵RISCコアで処理し、無駄のないデータ転送を行います。
  • CDB(SCSIコマンド)バッファにより、ホストCPU占有率を低減。 マルチタスクに最適。
  • CD-ROMブートに対応(Windows 2000/98)
  • SCSI-BIOSメニュー上でのHD,MOの物理フォーマットが可能

SCSIコンフィギュレーションユーティリティ添付
  • SCSIデバイスごとの転送レート設定が可能。 SCSI-1、SCSI-2の混在使用時に便利。
  • ディスコネクトをサポート。

フォーマットユーティリティ添付(Windows 98/95添付)
  • FAT32対応。
  • パーティション作成/削除機能付き。

32ビットWinASPI添付(Windows 2000/NT4.0対応)
  • 32ビットWinASPIが必要なイメージスキャナも接続可能。

５年間保証
REX-PCI31
Linux

対応機種対応機種
PCIバスを備えた以下のパソコン
●WindowsPC

※一部の機種では制限があったり正常に動作しない機種がありますので、最新の対応機器パソコンを参考ください。

対応OS対応OS
Windows XP、Windows 2000、Windows Me、Windows 98SE、Windows 98、Windows 95、WindowsNT4.0、DOS/Windows3.1
※Windows Vista は有償ダウンロードにて対応。（>> Vista用ドライバ）

SCSI対応接続可能なSCSI機器
動作確認済み機器リストを参考ください。

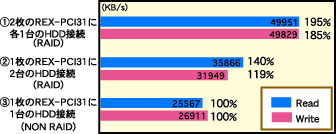

SCSI対応ベンチマーク結果
Windows 2000のDisk AdministratorでStrip0を構築し、20MB シーケンシャルリード/ライトを測定しました。
＜環境＞
　 マザーボード ASUS P3C2000
　 CPU Intel P3-550E
　 ベンチマークソフト HDbench 3.22
　 ハードディスク Seagate ST39103LW 2台

  1. 2枚のREX-PCI31に各1台のHDDを接続
    (最大195%アップ)
    Slot3 PCI31 - ST39103LW
    Slot4 PCI31 - ST39103LW

  2. 1枚のREX-PCI31に2台のHDDを接続
    (最大140%アップ)
    Slot4 PCI31 - ST39103LW - ST39103LW

  3. 1枚のREX-PCI31に1台のHDDを接続
    Slot4 PCI31 - ST39103LW
ベンチマーク
仕様製品仕様

名称 Ultra Wide SCSI PCIボード
型番 REX-PCI31
バスインターフェイス PCI Local Bus Rev.2.2(32ビットバスマスタ)
BIOS ROM AT互換機、PC98-NXシリーズ対応SCSI-BIOS(Flash書換可)
データ転送方式 同期転送40MB/sec(MAX) (Ultra Wide対応SCSI機器の場合)
同期転送20MB/sec(MAX) (Ultra対応SCSI機器の場合)
同期転送10MB/sec(MAX) (SCSI-2対応SCSI機器の場合)
非同期転送6MB/sec(MAX)
内部接続用
コネクタ		 高密度68ピン×1、2.54ピッチ50ピンヘッダコネクタ
外部接続用
コネクタ		 ハーフピッチピンタイプ50ピン
外形寸法 80mm(W)×119.91mm(L)(突起部含まず)
電源電圧 +5V
添付品 セットアップディスク、ユーザーズマニュアル、保証書、内部接続用50ピンフラットケーブル(1対2 約90cm)
添付ソフトウェア
【Windows 2000、WindowsNT4.0 用】
　 mini Portドライバ、SCSIコンフィギュレーションユーティリティ、32ビットWinASPI
【Windows Me/98/98SE/95 用】
　 mini Portドライバ、SCSIコンフィギュレーションユーティリティ、フォーマットユーティリティ
【DOS/Windows3.1 用】
　 ASPIマネージャ、SCSIコンフィギュレーションユーティリティ、フォーマットユーティリティ、CD-ROM用ASPIモジュール、HD/MO用ASPIモジュール
対応機種 PCIバス搭載のPC/AT互換機、またはPC98-NXシリーズ
対応OS Windows XP、Windows 2000、Windows Me、Windows 98SE、Windows 98、Windows 95、WindowsNT4.0、DOS/Windows3.1
※Windows Vista は有償ダウンロードにて対応。（詳細）

  • 外部接続用ケーブル、外部接続機器用ターミネータ、内部接続用68ピンケーブルは添付していません。必要に応じて別途ご用意ください。
  • SCSIコネクタは3個のうち同時に2個まで使用できます。
SCSIケーブルのコネクタは同時に２個まで使用可
  • 接続するSCSI機器の種類と台数により、SCSIケーブル総延長に制限があります。
    接続台数 SCSIケーブル総延長
    Ultra Wide SCSI, Ultra SCSI機器が1台でも含まれる場合
    1〜3台 3m以下
    4〜15台 1.5m以下
    すべてFastSCSI機器の場合
    1〜15台 3m以下

オプション別売オプション
●SCSIケーブル●

別売ケーブル一覧をご参考ください。
※市販のSCSIケーブルと同一仕様です。
