トップ > 製品情報 > SCSIインターフェイス > REX-PCI34P
出荷完了品
パッケージLVD Wide Ultra2 SCSI PCIボード
REX-PCI34P
標準価格(税別)¥33,800
JANコード:4949090340015

MacPowerMacintosh
一般仕様
オプション品
動作確認パソコン
動作確認SCSI機器
動作確認CD-R
ドライバ
FAQ
マニュアル(PDF)
SoftRAID
ベンチマーク


特徴製品特徴
  • 同期転送で最大80MB/secを実現
  • LVD(Low Voltage Differential、低電圧作動)信号方式に対応。
    ・最大12mのケーブル長をサポート(SEモード時は最大3m)
    ・シングルエンドにも対応
    LVDとSEを混在した場合は、SEの転送速度になります。
  • スキャッタ・ギャザーを内蔵RISCコアで処理し、無駄のないデータ転送
  • CDB(SCSIコマンド)バッファにより、ホストCPU占有率を低減。マルチタスクに最適。
  • SCSIコンフィギュレーションユーティリティ添付
    SCSIデバイスごとに転送レート設定可能。SCSI-1、SCSI-2の混在使用時に便利。
  • 接続用コネクタ
    内部接続用コネクタ 高密度68ピン×1
    外部接続用コネクタ 高密度68ピン×1
  • Macintosh定番フォーマットソフト「BHA社B'sCrew2.1」添付
  • RAIDソフトウェア SoftRAID Ver.2.1.1-J 標準添付
    SoftRAIDについて
  • 内部接続用高密度68ピンWide Ultra2 SCSIケーブル添付
  • 5年間保証
PCI34P
SoftRAID

対応機種対応機種
PCIスロットを備えた以下のパソコン
●Apple PowerMacintoshシリーズ

※一部の機種では制限があったり、正常に動作しない機種がありますので、最新の動作確認機種をお確かめください。

対応OS対応OS
MacOS X、MacOS 9.2.x、MacOS 9.1、MacOS 9.0.4、MacOS 9.0、MacOS 8.6、MacOS 8.5.1、Mac OS 8.5、MacOS 8.1、MacOS 8、MacOS 7.6.x

SCSI対応接続可能なSCSI機器
LVD Wide Ultra2 ハードディスクまたはUltraWide ハードディスクの接続をおすすめします。
SCSI機器動作確認一覧を参考ください。
※スキャナ、フィルムスキャナ、プリンタはご使用できますが、拡張SCSIに対応しているか、それぞれのメーカにお問い合わせください。

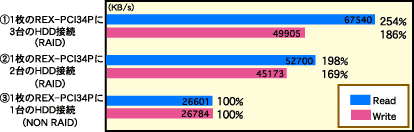

SCSI対応ベンチマーク結果
製品添付のSoftRAIDストライピングし、シーケンシャルリード/ライトを測定しました。
<環境>
  パソコン PowerMacintosh G4/450(M7825)   ベンチマークソフト MacBench 5.0
  OS MacOS 9.0.2   RAIDソフト SoftRAID 2.2.1J
        ハードディスク Seagate ST39103LW 3台

  1. 1枚のREX-PCI33Pに3台のHDDを接続
    (最大254%アップ)
    Slot3 PCI34P - ST39103LW - ST39103LW - ST39103LW

  2. 1枚のREX-PCI33Pに2台のHDDを接続
    (最大198%アップ)
    Slot3 PCI34P - ST39103LW - ST39103LW

  3. 1枚のREX-PCI33Pに1台のHDDを接続
    Slot3 PCI34P - ST39103LW
ベンチマーク
ベンチマーク結果の詳細 >>

仕様製品仕様

名称 LVD Wide Ultra2 SCSI PCIボード
型番 REX-PCI34P
バス転送方式 32ビットPCIバスマスタ(PCI Local Bus 2.2準拠)
BIOS ROM Open Firm Ware(Flash書換可)
SCSIプロトコル Ultra2 SCSI (SCSI-3,FAST-40)、Ultra SCSI(SCSI-3,Fast-20)、Fast SCSI(SCSI-2)、SCSI-1
転送方式 同期転送 40MB/sec (MAX)(Ultra Wide対応のSCSI機器の場合)、
同期転送 20MB/sec (MAX)(Ultra対応のSCSI機器の場合)、
同期転送 10MB/sec (MAX)(SCSI-2対応のSCSI機器の場合)
非同期転送 6MB/sec (MAX)
内部接続用
コネクタ
高密度68ピンコネクタ Wide Ultra2用
外部接続用
コネクタ
高密度68ピンシールド型コネクタ Wide Ultra2用
添付品 セットアップディスク(CD-ROM)、ユーザーズマニュアル、保証書、内部接続用高密度68ピンWide Ultra2 SCSIケーブル(ターミネータ付属)、BHA社B'sCrew2.1(CD-ROM)、B's Crew ユーザーズマニュアル、SoftRAID社SoftRAID2.2J(CD-ROM)
添付ソフトウェア SCSIコンフィギュレーション、B'sCrew 2.1、SoftRAID 2.2J
対応機種 PCIバス搭載のPowerMacintoshシリーズ
対応OS MacOS X、MacOS 9.2.x、MacOS 9.1、MacOS 9.0.4、MacOS 9.0、MacOS 8.6、MacOS 8.5.1、Mac OS 8.5、MacOS 8.1、MacOS 8、MacOS 7.6.x

  • 3スロットPCIパソコンにおいてグラフィック系のボードとの同時使用で制限される場合があります。
  • CD-ROMドライブ、CD-Changerドライブ、CD-Rドライブを接続するには、マウントするソフトウェアが別途必要です(MacOS 9.x、8.x、7.xの場合)。
  • 本製品の装着後、装着されていない状態よりも約30秒パソコンの起動時間が遅くなりますが、これは本製品の仕様であり、故障ではありません。
  • SCSI変換コネクタは使用できまない場合があります。
  • 本製品は複数枚装着可能です。
  • 外部接続用ケーブル、外部ターミネータは、必要に応じて別途ご用意ください。外部接続ケーブルは68ピンをご使用ください。

オプション別売オプション
内部ケーブル:別売ケーブル一覧をご参考ください。
