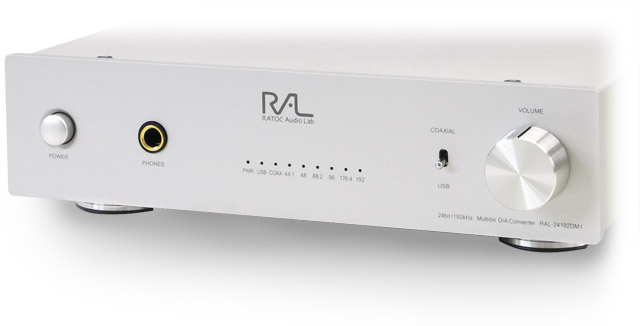

■24bit/192kHz対応 マルチビットD/Aコンバーター RAL-24192DM1

ツインモノラル構成・低ジッター・低ノイズ設計の192kHz対応マルチビットDAC

取扱店舗のご案内
澤野工房JAZZ CDプレゼント

24bit/192kHz対応 マルチビットD/Aコンバーター
製品型番 価格(税別) JANコード
RAL-24192DM1 ¥235,000 4949090920781
製品写真 注文画面
楽天でご注文

製品特徴

24bit/192kHz対応マルチビットDACを搭載

本製品は、定評のある24bit/192kHz対応マルチビットDAC「PCM1704」を、L/R各Ch.専用に2個搭載しています。


全帯域にわたり誇張感のない、自然な出音

マルチビットDACによるソース本来の 「素のままのサウンド」は、誇張されたサウンドで耳に付くヴォーカルの「サ」行の発声が非常に心地よく表現され、不自然なうるささを感じません。誇張感がなく、飽きのこない自然な音を再生します。


自然でありながらも、力強い低音域の再現力

マルチビットDACの特徴として、低域のドライブ能力に優れている点があげられます。 ソースに刻まれた低域成分を過不足なく再現することで、骨格のしっかりした、骨太のサウンドを表現します。


ツイン・モノラル構成によりステレオイメージを正確に再現

DAC部およびD/A変換以降のアナログ部は、L Ch./R Ch.が完全に分離されたツイン・モノラル構成としました。L/R間の信号干渉を極力排除することにより、チャンネルセパレーションが大幅に向上し、ステレオイメージをより正確に再現します。

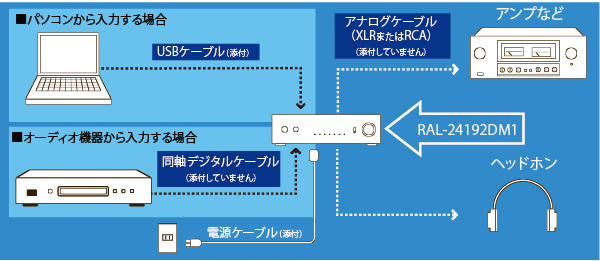

USBと同軸デジタル、2系統の入力を搭載

USBおよび同軸デジタルの2系統の入力を搭載。パソコンや各種デジタル機器など、さまざまな機器との接続が可能です。
入力は本体前面の
スイッチで切り替え


ケーブル接続だけでセットアップ完了

Windows、MacOSに対応。パソコンとUSBケーブルを接続するだけで、セットアップ完了。 本製品はUSB2.0(Hi-Speed/480Mbps)、High-Band Widthモードにより、USB Audio Class 1.0準拠で24bit/192kHzまでのHD-Audioに対応しています。

● USB Audio Class 1.0で192kHz対応を実現する「High Band Widthモード」
 USBデバイスドライバー(UHCI/OHCI Full Speed 12Mbps用)のIsochronousパケットの最大サイズは、1フレームあたり1,023バイト(データ部)ですが、EHCI(High-Speed)ドライバーではVideoデータや9.1chなどのDTS-HD、Dolby True HDなどの大量データに対応するため、1マイクロフレームあたり3,060バイトのデータを転送することができます。
 したがって、UHCI/OHCIでは24bit/96kHz(576Bytes)が限度でしたが、RAL-24192DM1はEHCIのHigh Band Widthモードで、32bit/192kHz(1,536Bytes)まで対応しています。
※本製品に搭載しているDAコンバータは、24bit/192kHzまでの対応となります。

オーディオ専用クロックを2個搭載、低ジッター再生が可能

内部に2個の独立した高精度水晶発振モジュール(22.5792MHz、24.576MHz)を搭載。モジュールから生成した低ジッターのBit Clockを直接DAC(PCM1704)に供給し、正確なタイミングでD/A変換を実行することで、歪みのすくないアナログ波形を生成させています。

USB入力だけでなく、同軸デジタル(S/PDIF)入力信号もエンドポイントに格納。ケーブルなどに影響されやすいRecovery Clockを使用せず、水晶発振モジュールで生成した低ジッターのBit Clockで正確なアナログ信号を生成します。


ノイズ除去に配慮した設計

デジタル部、DACデジタル部、アナログ部の電源回路をそれぞれ専用の独立したトランスおよび回路により完全に分離し、電源回路を通した相互干渉を排除しています。

また、USB入力などのデジタル処理部のGNDとDAC、アナログ部のGNDを完全に分離。4層基板やインピーダンスを制御した基板パターン、部品配置との相乗効果により、GNDを通したノイズの伝播や相互干渉を排除しています。


オーディオ出力は、RCA・XLR・ヘッドホンの3系統

オーディオ出力はアナログアンバランス出力(RCA)、バランス出力(XLR)およびヘッドホン出力(ステレオ標準ジャック)を各1系統搭載しています。


最大600Ωのハイインピーダンスヘッドホンに対応

本製品には、独立したヘッドホンアンプ専用の回路を搭載。ハイインピーダンスヘッドホンでも、十分な音量が得られる出力を確保しています。


多彩な再生ソフトウェアが使用可能

iTunesやfoobar2000、Windowsメディアプレイヤーをはじめ、一般的な音楽再生アプリケーションのほとんどをホストアプリケーションとして使用可能。Windows 7、VistaではWASAPIに対応しています。

※高サンプリングレートの音楽を再生するためには、MediaPlayerやiTunes(QuickTime)などアプリケーション側の設定が必要です。
