トップ > 製品情報 > オーディオ > USB-DAC/USBヘッドホンアンプ > RAL-24192UT1
■USB Audio Class 2 対応デジタルオーディオトランスポート RAL-24192UT1

24bit/192kHz音源を忠実に再現!USB Audio Class 2.0対応USB-DDC

取扱店舗のご案内
澤野工房JAZZ CDプレゼント

USB Audio Class 2 対応
デジタルオーディオトランスポート
製品型番 価格(税別) JANコード
RAL-24192UT1 ¥72,000 4949090920637
対応OS(Win) 7/Vista/XP
※32ビット/64ビット両対応
対応OS(Mac) 10.6以降
製品写真 注文画面
楽天でご注文
オーディオ製品受賞歴
(USB DAC/DDC)

製品特徴

24bit/192kHzオーディオファイルの再生が可能

本製品は、パソコンのUSBポートから出力した音楽データをオーディオ信号に変換する、USBオーディオトランスポートです。 24bit/192kHz、176.4kHzなどハイレゾリューションオーディオファイルに対応。独自に開発したファームウェアでコントローラの実力を余すことなく引き出し、HDソースのもつクオリティを忠実に再現します。


USB Audio Class 2.0に対応

本製品は、USB2.0の高速転送を活かしたHigh Speed(480Mbps)モードでの通信をおこなう「USB Audio Class 2.0」に対応。Full Speed(12Mbps)モード対応の製品では、24bit/96kHzがデータ伝送の上限ですが、本製品はデータ量の多い24bit/192kHzソースの伝送を可能にしました。

<USB Audio Class規格の比較(2012年4月現在)>
USB規格 USB 2.0 USB1.1
USB Audio規格 USB Audio Class 2.0 USB Audio Class 1.0 USB Audio Class 1.0
転送モード High Speedモード(480Mbps) Full Speedモード(12Mbps)
USB Audio
ドライバ
Windows 別途用意する必要があります (本製品はドライバを添付しています) Windows 2000以降に標準で含まれています
MacOS MacOS X 10.6以降に標準で含まれています MacOS 9以降に標準で含まれています
備考   24bit/96kHzのデータ伝送が上限
※各USBオーディオ機器の対応規格や対応OSについては、メーカーのサイト等でご確認ください。
※24bit/192kHz対応 RAL-24192HA1 は、ファームウェア開発により、USB Audio Class 1.0+High Speedモードでの転送を実現しています。

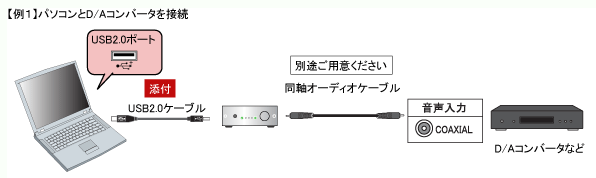

デジタル(同軸)・アナログ(RCA)出力装備

本体背面に、同軸デジタル出力(COAXIAL)を搭載。パソコンの音楽データを、D/Aコンバータ等の外部オーディオ機器に入力することができます。
さらに、本製品にはDACを内蔵しており、アナログオーディオ出力(RCA)も可能です。

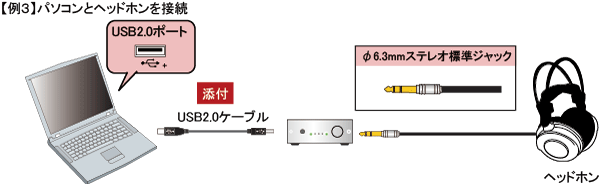

独立したヘッドホンアンプを搭載

本製品の前面には、ヘッドホン標準ジャックとヘッドホン用ボリュームを装備。本製品単体で、HD音質再生可能なUSB接続ヘッドホンアンプとして使用できます。


USB2.0ポートに簡単接続、MacOS 10.6以降は標準ドライバで動作

Windows PCまたはMacのUSB2.0ポートに、簡単接続。
MacOS X 10.6以降では、OS標準のドライバが自動でインストール。Windowsの場合は、添付CD-ROMから ドライバをインストールします。ドライバインストール後は、USBオーディオデバイスとして認識されます。

※USB Audio Class 2.0ドライバは、必ずインストールする必要があります。
 (USB Audio Class 1.0ドライバでは動作しません)


オーディオ専用クロックとマルチスレッドによる低ジッターの実現

オーディオデータを忠実に再現するには、正確なタイミングでオーディオデータストリームをオーディオ機器へ送り届ける必要があります。本製品では、ジッターを減らすための対策がなされています。
オーディオ専用クロックを基準として動作
  本製品は、内部に2個の独立した+-25ppmの高精度水晶発振モジュール(22.5792MHz、24.576MHz)を搭載。パケットのデータ数からクロックを作成するのではなく、オーディオ専用クロックを基準としてアシンクロナスモードで動作しています。
マルチスレッドにより処理待ちを解消
  マルチスレッドと並列処理により、内部の処理を効率化。遅滞することなくAudio Streamに変換しています。
Hi-Speedによりタイミング精度を向上
  Hi-Speedモードでは、Full Speedモードの1/8(125μS)という短い間隔でフレームが送り出されます。そのため、Hi-Speedモードの方が、パソコンからのデータ送出時に発生するタイミングのズレは少なく、より正確なタイミングでUSBオーディオ機器に届けることができます。


ノイズ除去に配慮した設計

パソコンとのUSB接続や外部機器とのケーブル接続により侵入するノイズの影響を排除するため、コモンモードフィルタと静電破壊防止回路を実装しました。USBバスパワーからのノイズは、回路ブロックごとに独立したフィルタなどを実装することで抑えています。さらに、内部のデジタルノイズは、外部に放射しないようEMI対策を施しています。


多彩な再生ソフトウェアが使用可能

iTunesやMediaPlayer、foobar2000など、USBオーディオデバイスから再生可能なアプリケーションであれば、再生ソフトを選びません。NAXOSなどのネットワークストリーミング再生も、もちろん高音質で楽しめます。

※高サンプリングレートの音楽を再生するためには、MediaPlayerやiTunes(QuickTime)などアプリケーション側の設定が必要です。

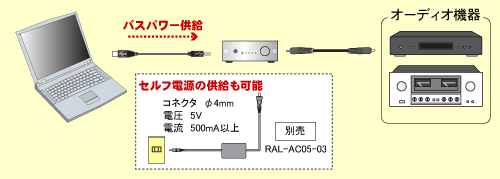

USBバスパワーのみで動作、外部電源使用モードに切替可能

USBポートからのバスパワーで動作するので、ACアダプタは必要ありません。また、外部電源入力用のDCジャックを搭載。オプション販売品のACアダプター(RAL-AC05-03)ほか、電圧5V、電流500mAを供給可能な電源(φ4mm)が接続可能で、セルフ電源でのカスタマイズを愉しむことができます。

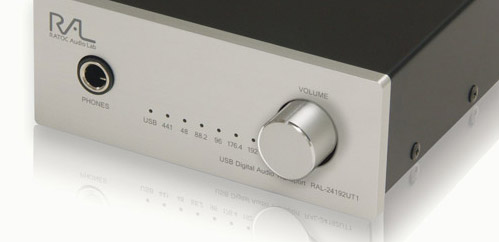

コンパクトサイズ

外形寸法は、約100(W)×83(D)×43(H)mm(突起部含まず)のコンパクトサイズ。
