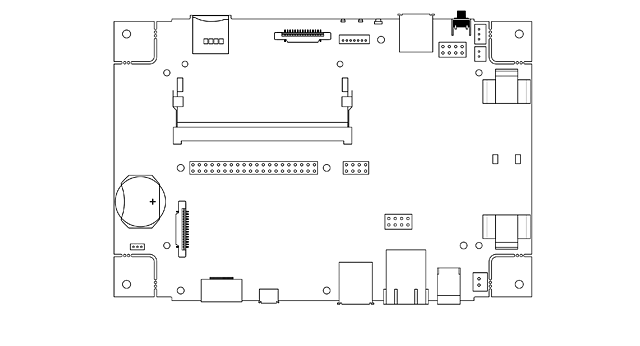

| 名称 |
説明 |
MB2 |
-PoE |

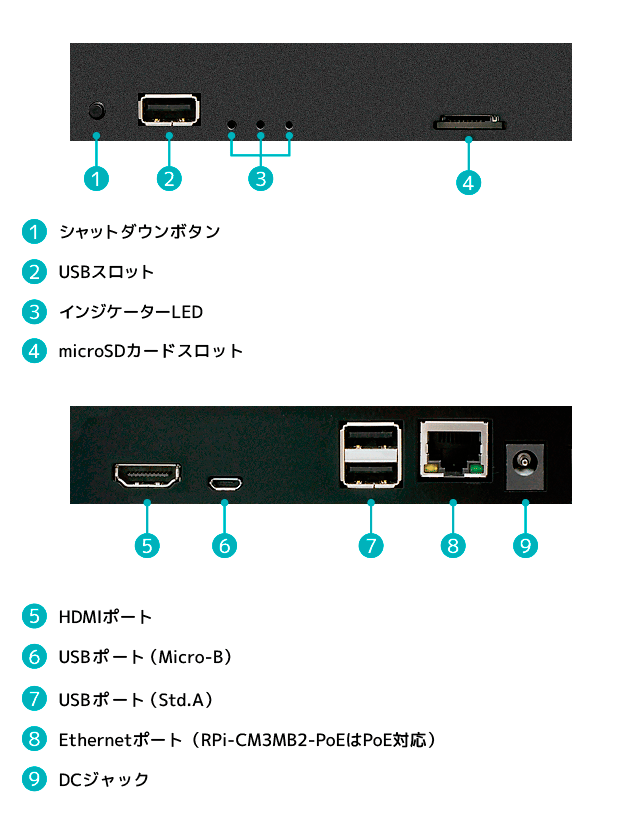

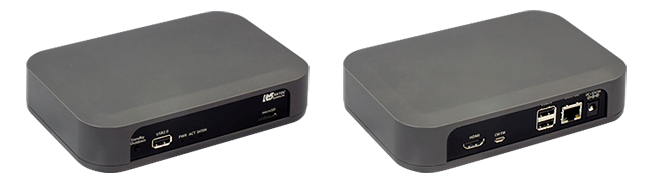

| コネクタ |
microSD |
○ |
○ |
| USB micro-B |
○ |
○ |
| HDMI Standard A |
○ |
○ |
| RJ45 |
○ |
未使用 |
| USB Type A コネクタ |
○ |
○ |
| USB Type A コネクタ |
○ |
○ |
| DCジャック |
○ |
○ |
| 200PIN DDR-SODIMMソケット |
○ |
○ |
| 40PIN ピンヘッダー GPIOコネクタ |
○ |
○ |
USB Bootモード設定用 2PIN コネクタ |
○ |
○ |
| CAMERAモジュール用15PIN FPCコネクタ |
○ |
○ |
| DISPLAYモジュール用15PIN FPCコネクタ |
○ |
○ |
12PIN ピンヘッダー 拡張GPIOコネクタ |
○ |
○ |
| 内部配線用 DC12V 入力ピン XHコネクタ |
○ |
○ |
| PoE基板接続用 8PIN コネクタ |
未使用 |
○ |
| PoE基板接続用 8PIN コネクタ |
未使用 |
○ |
| Li-ionバッテリー接続用 2PINコネクタ |
○ |
○ |
| 内部配線用 LED接続7ピン ZHコネクタ |
○ |
○ |
| 内部配線用 電源スイッチ接続 3PIN PHコネクタ |
○ |
○ |
| スイッチ |
電源 ON / OFF 用 スイッチ |
○ |
○ |
| LED |
電源 LED |
○ |
○ |
| ステータス LED |
○ |
○ |
| シャットダウン LED |
○ |
○ |
| 電池ホルダー |
バックアップ電源用リチウムイオン電池ホルダー（＋） |
○ |
○ |
バックアップ電源用リチウムイオン電池ホルダー（−） |
○ |
○ |
| RTCバックアップ用 CR2032 電池ホルダー |
○ |
○ |
| PoE基板 |
RJ45 |
× |
○ |
| メイン基板接続用コネクタ |
× |
○ |
| メイン基板接続用コネクタ |
× |
○ |
