■Raspberry Pi SPI 絶縁型アナログ入力ボード RPi-GP40シリーズ

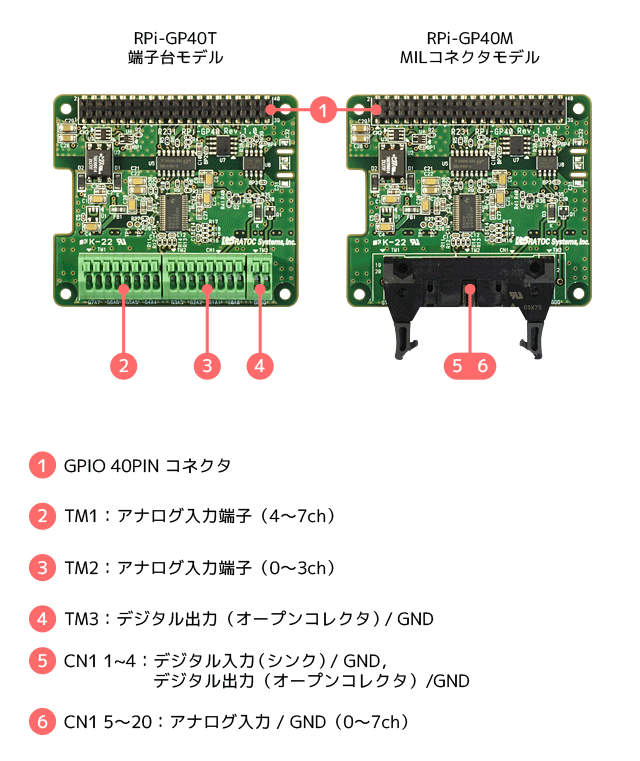

各部名称

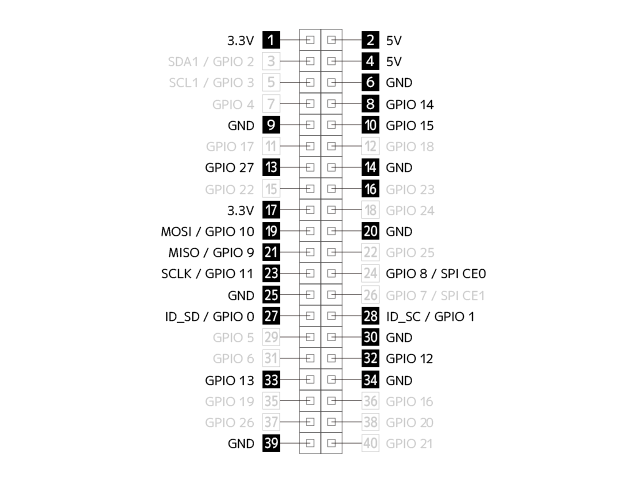

GPIO


ピン番号及び名称 説明 ピン番号及び名称 説明
1 3.3V 3.3V 電源 2 5V 5V電源
3 SDA1 / GPIO 2 (未使用) 4 5V 5V電源
5 SCL1 /GPIO 3 (未使用) 6 GND GND
7 GPIO 4 (未使用) 8 GPIO 14 /TXD デジタル出力(負論理)
9 GND GND 10 GPIO 15 / RXD デジタル入力
11 GPIO 17 (未使用) 12 GPIO 18 (未使用)
13 GPIO 27 絶縁電源制御出力 5V 1:ON,0:OFF 14 GND GND
15 GPIO 22 (未使用) 16 GPIO 23 (未使用)
17 3.3V 3.3V電源 18 GPIO 24 (未使用)
19 MOSI / GPIO 10 SPI_MOSI 20 GND GND
21 MISO /GPIO 9 SPI_MISO 22 GPIO 25 (未使用)
23 SCLK / GPIO 11 SPI_SCLK 24 CE 0 / GPIO 8 SPI_CE0
25 GND GND 26 CE 1 / GPIO 7 (未使用)
27 ID_SD / GPIO 0 HAT_ID読み込み用I2C 28 ID_SC / GPIO 1 HAT_ID読み込み用I2C
29 GPIO 5

(未使用)

30 GND GND
31 GPIO 6 (未使用) 32 GPIO 12 (未使用)
33 GPIO 13 デジタル入力, アラーム入力 34 GND GND
35 GPIO 19 (未使用) 36 GPIO 16 (未使用)
37 GPIO 26 (未使用) 38 GPIO 20 (未使用)
39 GND GND 40 GPIO 21 (未使用)
本製品で使用される40PINのGPIO割り当ては以下のとおり
ピン番号及び名称 説明
1 3.3V 3.3V 電源
2 5V 5V電源
4 5V 5V電源
6 GND GND
8 GPIO 14 デジタル出力 [負論理] ※ジャンパ抵抗 JP7実装時に有効
ピン番号33をご参照ください。
9 GND GND
10 GPIO 15 デジタル入力, アラーム入力 [負論理] ※ジャンパ抵抗 JP5実装時
ピン番号32をご参照ください。
13 GPIO27 絶縁電源制御出力 5V 1:ON,0:OFF
14 GND GND
17 3.3V 3.3V電源
19 MOSI / GPIO 10 SPI_MOSI ※ADS8668制御に使用
20 GND GND
21 MISO /GPIO 9 SPI_MISO ※ADS8668制御に使用
23 SCLK / GPIO 11 SPI_SCLK ※ADS8668制御に使用
24 CE 0 / GPIO 8 SPI_CE0 ※ADS8668制御に使用
25 GND GND
27 ID_SD / GPIO 0 HAT_ID読み込み用I2C
28 ID_SC / GPIO 1 HAT_ID読み込み用I2C
30 GND GND
32 GPIO 12 デジタル出力[負論理](デフォルト)※ジャンパ抵抗 JP8実装時
オープンコレクタ出力 1:L, 0:オープン
33 GPIO 13 デジタル入力, アラーム入力 [負論理](デフォルト) ※ジャンパ抵抗 JP6実装時
要求 1:なし, 0:あり
デジタル入力:MILコネクタモデルのみ
アラーム入力:ADS8668のALARM選択機能
デジタル入力とアラーム入力はワイヤードOR
34 GND GND
39 GND GND

端子・コネクタ配列

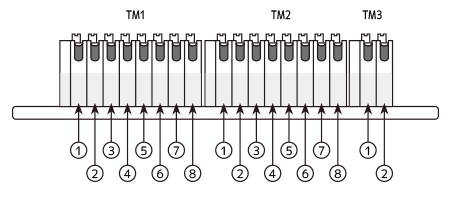

【端子台モデル】
※各チャンネルのアナログ入力GND間およびデジタルGND間は基板上で接続されています。

TM# ピン# 信号名 機能
TM3 2 DO デジタル出力(オープンコレクタ)
1 DG デジタル GND
TM2 8 A0 アナログ入力ch 0
7 G0 アナログ入力ch 0 GND
6 A1 アナログ入力ch 1
5 G1 アナログ入力ch 1 GND
4 A2 アナログ入力ch 2
3 G2 アナログ入力ch 2 GND
2 A3

アナログ入力ch 3

1 G3 アナログ入力ch 3 GND
TM1 8 A4 アナログ入力ch 4
7 G4 アナログ入力ch 4 GND
6 A5 アナログ入力ch 5
5 G5 アナログ入力ch 5 GND
4 A6 アナログ入力ch 6
3 G6 アナログ入力ch 6 GND
2 A7 アナログ入力ch 7
1 G7 アナログ入力ch 7 GND

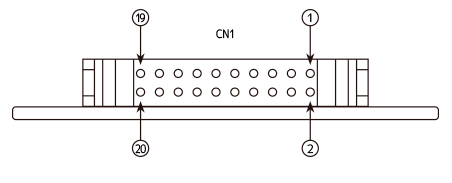

【MILコネクタモデル】
※各チャンネルのアナログ入力GND間およびデジタルGND間は基板上で接続されています。

CN1# 信号名 機能 CN1# 信号名 機能
1 DI デジタル入力(シンク) 2 DG デジタルGND
3 DO デジタル出力(オープンコレクタ) 4 DG デジタルGND
5 A0 アナログ入力ch 0 6 G0 アナログ入力ch 0 GND
7 A1 アナログ入力ch 1 8 G1 アナログ入力ch 1 GND
9 A2 アナログ入力ch 2 10 G2 アナログ入力ch 2 GND
11 A3 アナログ入力ch 3 12 G3 アナログ入力ch 3 GND
13 A4 アナログ入力ch 4 14 G4 アナログ入力ch 4 GND
15 A5 アナログ入力ch 5 16 G5 アナログ入力ch 5 GND
17 A6 アナログ入力ch 6 18 G6 アナログ入力ch 6 GND
19 A7 アナログ入力ch 7 20 G7 アナログ入力ch 7 GND
