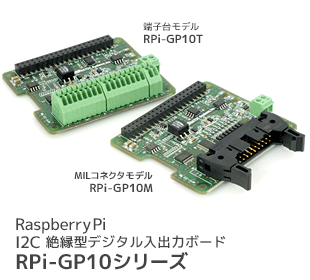

Raspberry Pi
I2C 絶縁型デジタル入出力ボード
| 製品型番 |
価格(税別) |
JANコード |
| 端子台モデル |
| RPi-GP10T |
￥21,800 |
4949090440074 |
| MILコネクタモデル |
| RPi-GP10M |
￥21,800 |
4949090440128 |
 |
RPi-CM3MB2, RPi-CM3MB2-PoE
RPi-CM3MB3, RaspberryPi3 / 2 ModelB |
|
製品特徴
 FA/LA機器に最適なデジタル入出力ボード
RPi-GP10T / RPi-GP10Mは、Raspberry Piの GPIO 40Pin（I2C）に接続する絶縁型のデジタル入出力拡張ボードです。 本製品をRaspberryPiに接続し使用することで、機器へデジタル信号を出力、また機器からの信号を入力することが可能です。

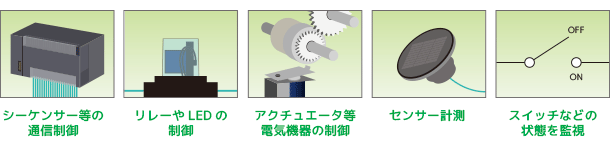

RPi-GP10 用途イメージ
本製品を Raspberry Pi CM3キャリアボード「RPi-CM3MB2/-PoE」「RPi-CM3MB3」へ導入することで、制御回路のリレーやスイッチ、測定器の状態監視や7セグメント表示機の制御、シーケンサー（PLC)などの通信用インターフェイスとしてもご使用いただけます。
HATボードサイズに各8chの入出力ポートを搭載

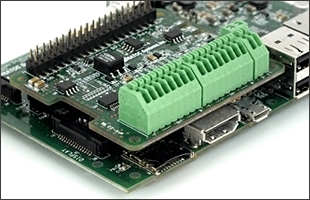

RPi-CM3MB3に接続した例 |
| 本製品はRaspberry PiのHATボードサイズ（65mm x 56.5mm）にそれぞれ 8chの入出力ポートを搭載し、複数ある機器を同時に接続・制御することが可能です。 |
端子台モデルとMILコネクタモデルの2種類をご用意

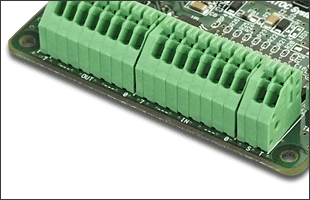

端子台タイプ |

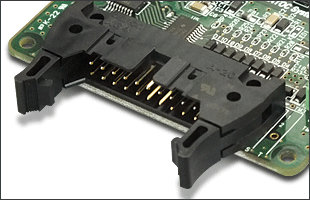

MILコネクタタイプ |
| RPi-GP10シリーズの入出力端子は、結線が容易な端子台タイプと、ロック機構を持ち、ハーネスの抜けに耐性の強いMILコネクタタイプ（20pin）タイプの2種類をラインナップしています。 |
高速な動作に対応したデジタルアイソレーターを採用
| 本製品のアイソレーションには、デジタル入出力側とGPIO40PIN間は電気的に分離絶縁をおこなう「デジタルアイソレーター」を採用。低消費電力（低発熱）で実装面積を小さくできる利点があり、一般的なフォトカプラ方式よりも高速な動作を実現します。 |
入出力端子への電源供給や接地のためのコモン電源端子搭載
 RPi-GP10シリーズには、各電気機器と入出力端子を接続した際に必要な接地や、予備電源などを供給できる様、コモン電源端子を搭載しています。
※ 5〜24Vの幅広い入力に対応しています。 |
RaspberryPi環境で使用するために必要なサンプルソースやガイドを公開
本製品をセットアップするうえで必要な手順や、制御するためのサンプルコードは、本製品専用のページを公開。すぐに作業に取り掛かれる様、操作手順などもご用意しています。
各種ダウンロードはこちら ⇒
|
