RaspberryPi CM3キャリアボード(小型)
製品型番RPi-CM3MB3
価格(税別)¥30,800*1(税別)
¥36,800*2(税別)
JAN4949090440050(*1)
4949090440067(*2)
※1:通常モデル
※2:CM3 Liteバンドルモデル
ご購入はこちら

e2eストアで購入する

近くのお店で探す

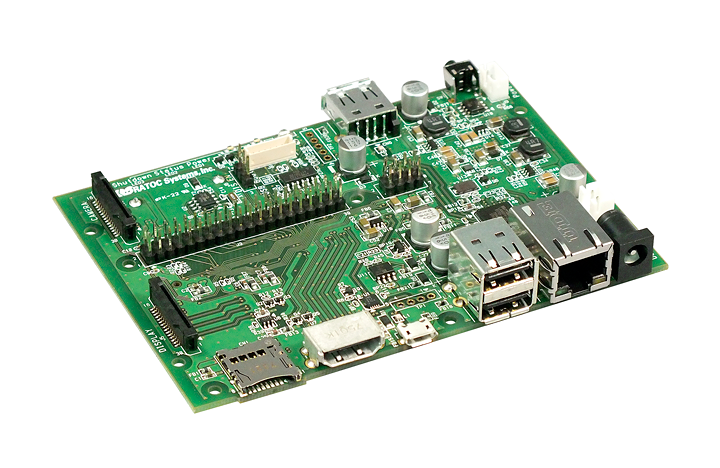

Raspberry Pi CM3に対応した高品質なキャリアボード

RPi-CM3MB3 は、組込み機器でのIoT化を目的とした SoM「Raspberry Pi Compute Module 3/ 3 Lite(以下:CM3 / CM3 Lite)」に対応した。キャリアボード製品です。
CM3キャリアボード「RPi-CM3MB2/-PoE」と比べ小型化された基板は、産業デバイス製品などの組込みだけでなく、ディスプレイ表示システム、インフラ向けのゲートウェイやデータロガーなどのプロトコルを用いたシンクライアント端末としてもお使いいただけます。

コンパクトなサイズで組込みレイアウトが容易

RPi-CM3MB3の基板サイズは、RPi-CM3MB2(166mm x 112mm)よりも約46%小さい 120mm x 84mm 。小型化したことで、より小さな筐体にも組み込むことが可能です。

Compute Mobule 3 / 3 Lite に対応

RPi-CM3MB3 は、産業機器、組込み機器でのIoT化を目的とした SoM「Raspberry Pi Compute Module 3/ 3 Lite(以下:CM3 / CM3 Lite)」に対応しています。
本製品のSO-DIMMスロットにCM3をセットし、接続デバイスにあったアプリケーションを動作させることで、様々な制御システムを構築することが可能です。

その他の特徴

  • Power On / Off 回路を搭載(ソフトウェアシャットダウン)
    本製品には、ボタンひとつで電源のON/OFFがおこなえるシャットダウン用ハードウェアボタンを搭載。抜挿での想定しない過電流を防ぐだけでなく、Raspberry Piへ接続される給電ケーブルの抜挿操作は必要ありません。
  • Compute Module 3 Lite用microSDスロットを搭載
    本製品には、RaspberryPi CM3での使用はもちろん、フラッシュストレージの搭載されていない CM3 Liteを使用する場合でも、基板上に搭載されているmicroSDスロットにSDカードをセットすることで、OSを起動させることが可能です。
    また、イニシャルコストを下げることが可能になるだけでなく、もしものシステムトラブルがあった場合でも、バックアップ用システムを製作しておけば、復旧作業におけるダウンタイムを減らすことができます。
  • 5V / 3.3V / 1.8V 対応のオンボード・レギュレータを搭載
    RPi-CM3MB3には、様々な機器との接続を想定し、より安定した電源供給がおこなえるよう5V / 3.3V /1.8Vのオンボードレギュレータを搭載しています。
  • CSIコネクタ、DSIコネクタを搭載
    本製品は、Raspberry Piのカメラモジュールや、ディスプレイモジュールに準拠した機器を接続できるよう、それぞれのコネクタが搭載されています。

製品仕様

製品名称 Raspberry Pi CM3キャリアボード(小型)
製品型番 RPi-CM3MB3(L)
※L付き型番はCM3 Liteバンドルモデル
対応のRaspberryPi Raspberry Pi Compute Module 3
Raspberry Pi Compute Module 3 Lite
LED 1
電源
緑点灯:電源ON
緑点滅(0.3秒間隔):シャットダウン中
緑点滅(1.0秒間隔):充電中(電源ON時)
赤点灯:バッテリー要充電
赤点滅(1.0秒間隔):充電中(電源OFF時)
LED 2
ステータス
緑点滅:システムアクセス中
LED 3
シャットダウン
緑点灯:シャットダウンプロセス実行中
RTC
リアルタイムクロック
搭載(CR2032電池よりバックアップ)
電源スイッチ 電源ON/OFFボタン
電源電圧 DC +12V/3A
※DCジャック、または2ピンXHコネクタより供給
消費電流 DC12V/220mA(HDMI接続、Raspbian Dscktop起動時)
適合プラグ センター + 12V/3A
動作環境 温度:0~40℃、湿度:20~80%(ただし結露しないこと)
基板寸法
RPi-CM3MB3(L)
約120mm x 84mm (突起物含まず)
重量
RPi-CM3MB2(L)
約82g
※CM3, コイン電池, Li-ionバッテリー 含
適合ケース CM3MB2シリーズ:タカチ電機工業
PF18-4-12、PF18-5-12(HAT拡張基板も組込可能)
I/O
microSD
PushPush式スロット
I/O
HDMI
HDMI Std.Aコネクタ
※RaspberryPiの仕様により最大1080p/60まで
I/O
USBホスト
USB Type Ax3(フロントx1・リアx2)
ピンヘッダーx1(拡張GPIOコネクタ)※USB2.0対応
I/O
イーサネット
10 / 100BASE-TX対応 RJ45
I/O
GPIO
HAT仕様準拠40ピン ピンヘッダー
拡張8ピンヘッダー
パッケージ内容 RPi-CM3MB3 本体 x1
CR2032電池(RTCバックアップ用) x1
補足文書 x1
保証書 x1
Raspberry Pi Compute Module 3 Lite ※RPi-CM3MB2Lのみ
保証期間 1年間
製造 日本製

ダウンロード

マニュアル RPi-CM3MB3 ユーザーズマニュアル PDF版 ダウンロード
マニュアル RPi-CM3MB3 ユーザーズマニュアル Git-Hub版 GitHubへ移動する
アプリケーション RPi-CM3共通シャットダウンスクリプト for Python DL版 ダウンロード
アプリケーション RPi-CM3共通シャットダウンスクリプト for Python Git-Hub版 GitHubへ移動する
