トップ > サポート > FAQ > パラレル > REX-5055

DIO PCカード
REX-5055(FAQ)Version 1.0 Rev 2.0 1998-02-24版

製品仕様について


● 製品仕様について ●
Q REX-5055とは?
  1. DIO PCカードです

Q 正式な型番と価格は

  1. 型番は、REX-5055(レックス・ゴーマルゴーゴー)です。
    価格は、定価 45,000円です。

Q カードのサイズは?

  1. TYPE IIです。

 対応するパソコンは?

  1. DOS/V、 PC-9800シリーズです。

Q 対応するPCMCIAのバージョンは?

  1. PC Card Standard ,PCMCIA 2.1/JEIDA 4.2および PCMACIA 2.01/JEIDA 4.1に対応します。
    PCMCIA 1.0/JEIDA 4.0では使用できません。


● 添付品について ●
Q 添付品は?
  1. ソフトウェアディスク、マニュアル、ケーブル、コネクタ、保証書です。

Q どのようなケーブルが添付していますか?

  1. セントロニクス24ピン(メス)コネクタ付きケーブルです。
    ケーブル長は50cmです。
    また、それに対応したオス型コネクタが添付しています。

Q どのようなソフトウェアが添付していますか?


    • PPCカード用のイネーブラ
    • C言語ライブラリ
    • BASIC言語ライブラリ
    • サンプルプログラム


● オプション品について ●
Q 近くに販売店がないので直接購入したいが?
  1. ラトックプレミア 楽天市場店 (https://www.rakuten.co.jp/ratoc/)で扱っております

Q ケーブルを購入したいが型番、価格は?

  1. 型番: RCL-5055 REX-5055 ケーブル(0.5m)
    定価: \11,000


● 保守サポートに関して ●
Q 修理およびサポートの窓口は?
  1. 弊社サポートセンターで受付けております。
    ラトックシステム計測制御サポート専用ダイヤル
    TEL 06-6633-6741 FAX 06-6633-3553
    電話での受付けは、月曜日〜金曜日10:00〜13:00 14:00〜17:00までとなっております。

Q 海外でのサポートは?

  1. 本製品は、日本国内仕様のため、海外での保守およびサポートはおこなっておりません。


● ドライバ入手について ●
Q 最新のドライバを手に入れたいのですが?
  1. インターネットからダウンロードできます
    インターネットにアクセスできない場合は、郵送致します。
    郵送手数料として、1000円分の切手が必要となります。詳しくはサポートセンターまでお問い合わせください。


● 対応パソコンについて ●
Q 動作確認済パソコン一覧はありませんか?
  1. 一覧は用意しておりません。

Q NEC側でPentiumマシーンではN88-BASICをサポートしないそうですがN88-BASICに対応していますか?

  1. NEC側でサポートされておりませんので、弊社においてもサポート対象外とさせて頂きます。

Q NECのPC98-NXシリーズで使用可能ですか?

  1. 対応しております。

Q PC-9821Neで使用可能ですか?

  1. ご使用頂けます。
    ただし、別売りのカードサービスソフトウェアが別途必要となります。

Q PC-9801NX/C, NS/A, NL/R で使用したいのですが?

  1. MS-DOS/Windows 3.1に限りご使用頂けます。Windows 95に関してはこれらの機種に対してNEC側でサポートされておりませんので、弊社においてもサポート対象外とさせて頂きます。

Q EPSON 98互換機への対応は?

  1. 対応しておりません。また、今のところ対応予定もございません。

Q Macintosh PowerBookシリーズへの対応は?

  1. 対応しておりません。また、今のところ対応予定もございません。


● Windows95に関して ●
Q Windows 95 OSR2 (Version 4.00.950B) には、対応していますか?
  1. 対応しておりますが、以下の手順でインストールする必要があります。
    1. REX-5055をPCカードスロットに装着すると「デバイスドライバ ウィザード」が起動します。
    2. 本ドライバディスクをフロッピードライブに挿入した後に、[次へ]ボタンを押します。
    3. 「このデバイス用ドライバが見つかりませんでした。...」と画面に表示されたら、[場所の指定(0)...]ボタンを押します。
    4. ドライバがあるフォルダ名として使用するパソコンの機種に対応したディレクトリ名を入力します。
      使用パソコン機種 ディレクトリ
      NEC PC-9800シリーズ C:\PC98INF
      PC/AT互換機 A:\PCATINF
    5. 「このディバイス用に更新されたドライバが見つかりました。」と言う画面が表示されたら、[完了]ボタンを押します。
    6. さらに、ディスク挿入の確認画面が表示されるのでそのまま、[OK] ボタンを押します。
    7. さらにドライバのコピー元を確認する画面が表示されるので、先に入力したディレクトリ名をもう一度入力して[OK]ボタンを押します。
    以上の操作でフロッピーからドライバのコピーが行われます。
    コピーが終わってしばらくすると、「ピポッ」という音がしてREX-5055が使用可能になります。

Q Windows95のCD-ROMにドライバは入っていますか?

  1. 入っておりません。REX-5055に添付のフロッピーに入っております。

Q プラグアンドプレイに対応していますか?

  1. 対応しております。

Q ホットスワップ(活線挿抜)に対応していますか?

  1. 対応しております。ただし、REX-5055を使用中にはカードを抜かないでください。

Q サスペンドレジュームに対応していますか?

  1. 対応しております。ただし、REX-5055を使用中にはサスペンド操作は行わないでください。

Q Windows95のDOSモードで使用できますか?

  1. 原則としてサポートしておりません。


● ライブラリについて ●
Q どのようなライブラリが添付していますか?
  1. Microsoft C言語に対応する次のものを用意しております。
    • MS-DOS用ライブラリ(Microsoft Visual C 1.0以上)
    • Win3.1用16ビットDLL(Microsoft Visual C)
    • Windows 95/NT用32ビットDLL(Microsoft Visual C)

Q ボーランドC、TurboCに対応したものはありますか?

  1. ございません。また、今のところ対応予定もございません。

Q BASIC言語への対応は?

  1. Microsoft BASIC言語に対応する次のものも用意しております。
    • Win3.1用16ビットDLL(Microsoft Visual BASIC)
    • Windows 95/NT用32ビットDLL(Microsoft Visual BASIC)

Q N88-BASIC言語に対応していますか?

  1. 対応しております。ただし、ライブラリはございません。
    レジスタ仕様がマニュアルに記載されているので、BASIC命令のINP、OUTをお使いください。


● 技術的内容について ●
Q 入出力部分のICにどんなものを採用していますか?
  1. TTLレベル(74HCT245相当)を採用しております。

Q 入出力ポート数は?

  1. 16ポートでございます。また、8ポート単位で入出力方向を設定し、各ポートに対してデータの入出力ができます。

Q 割り込みの入力は?

  1. 入力に設定された任意の1ポートを割り込みソースとして割り当てが可能です。

Q 1台のパソコンに最大何枚のカードが装着できますか?

  1. 最大4枚まで装着できます。
    ただし、同時に2枚以上のカードを制御するとき、アプリケーション側はライブラリを使わずに直接にカードを制御する必要があります。

Q 電源電圧値および消費電流値は?

  1. 電源電圧 +5V (PCカードスロットから供給する) 消費電流 50mA(平均)

Q Windows用ドライバ及びアプリケーションの受託開発が可能ですか?

  1. 承っております。別途ご相談ください。


● その他 ●

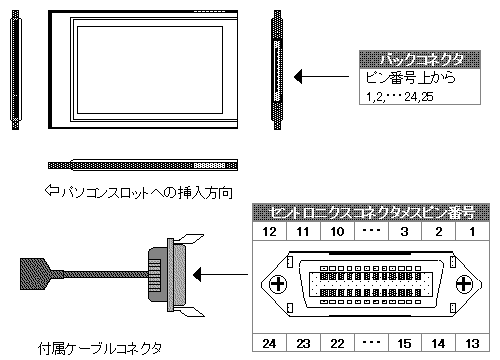

Q ケーブルのコネクタのピンアサインは?
  1. 図を参照してください。
    ピンアサイン
セントロニクス
コネクタピン番号
信号名
カードバックコネクタ側 セントロニクスコネクタ側
1 GND VCC
2 PIO 0 NC
3 PIO 1 PIO 15
4 PIO 2 PIO 13
5 PIO 3 PIO 11
6 GND PIO 9
7 GND VCC
8 PIO 4 NC
9 PIO 5 PIO 7
10 PIO 6 PIO 5
11 PIO 7 PIO 3
12 GND PIO 1
13 GND GND
14 PIO 8 NC
15 PIO 9 PIO 14
16 PIO 10 PIO 12
17 PIO 11 PIO 10
18 GND PIO 8
19 GND GND
20 PIO 12 NC
21 PIO 13 PIO 6
22 PIO 14 PIO 4
23 PIO 15 PIO 2
24 GND PIO 0
25 VCC
