4K映画もゲームも映像・音声を分離!

4K60Hz/HDCP2.2対応 HDMIオーディオ分離器 RS-HD2HDA-4K

  • RS-HD2HDA-4K

  • JANコード:
  • 4949090400788
  • 標準価格(税別):
  • 10,800円

対応機種(入力)
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン

対応機器(出力)
HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ(4K、HDR10、HDCP対応)

ご購入はこちらから

4K120Hz/144Hz対応HDMI入力端子を搭載したディスプレイをお使いのお客様へ

本製品はHDMI2.0対応製品のため、HDMI2.1(4K120Hz/144Hz)端子に接続した場合、一部のディスプレイにて適切な解像度で出力されない、音声が出力されないなどの症状が発生します。正常に動作させるためには、HDMI2.0対応端子に接続、もしくはディスプレイ側HDMI入力端子の設定をHDMI2.0に変更していただく必要がございます。

本問題の原因は現在調査中です。

  • 現象を確認している機種

  • Dell G3223Q、LG 27GP95R-B/XV282K、BenQ EX3210U/EX2710U、Panasonic TH48LZ1800

HDMI入力端子のバージョンについては、お使いのディスプレイメーカーへお問い合わせください。

製品特徴

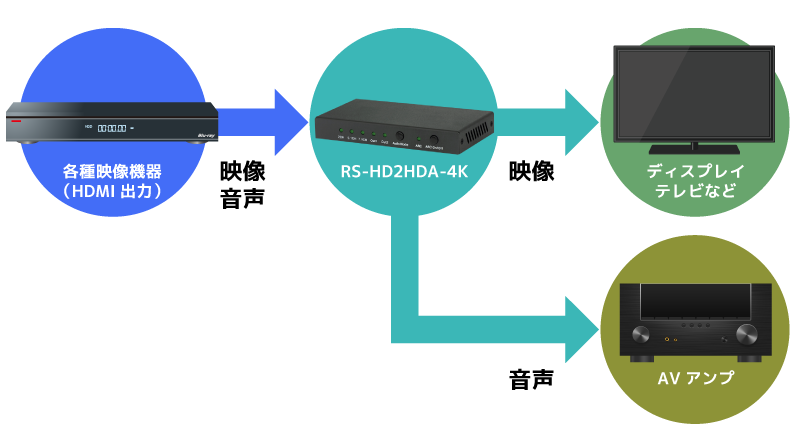

4K対応 HDMIオーディオ分離器

RS-HD2HDA-4Kは、接続されたHDMIソース機器の情報から音声を抽出し、映像と音声をそれぞれ出力することのできるHDMI音声分離器です。抽出された音声を外部アンプに接続することで、映像と音声をそれぞれの機器へ伝送し楽しむことができます。

また本製品は4K 60Hz(4:4:4 24bit(最大))に対応、UHD BDや4K解像度のゲームなど高精細な映像もそのまま再生が可能です。

2つのHDMI出力でフルHD対応アンプを活用できる

RS-HD2HDA-4Kには、HDMI 出力が2基(映像+音声 / 音声のみ)搭載されています。
4K UHD(HDCP2.2)の映像も本製品を経由することで、映像と音声をそれぞれ Out1(映像+音声)、Out2(音声)で振り分けることができるので、フルHD入力対応のAVアンプをお使いの場合でも4K映像とサラウンド音声両方を楽しむことが可能です。

外部音声機器と接続する際は、TV側の音声をミュート(消音)にしてご使用ください。

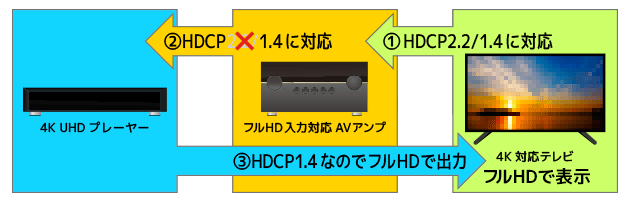

4K映像機器の間にフルHD対応のアンプを接続した場合

テレビ側でHDCP2.2に対応していても、アンプ側でHDCP2.2に対応していないため、4KプレーヤーはフルHDを選択・出力します。この場合、せっかくの4KテレビもフルHDまでしか楽しめません。

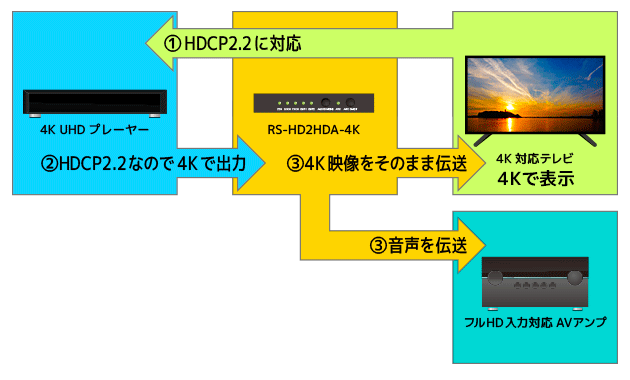

RS-HD2HDA-4Kで音声と映像をそれぞれ分離した場合

RS-HD2HDA-4KはHDCP2.2に対応なので、プレーヤーは4K映像を出力、映像はそのままテレビへ伝送されます。また音声は外部アンプへ伝送することができます。

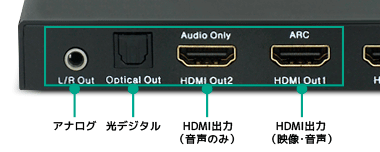

音声出力は「HDMI」「光デジタル」「アナログ」の3系統

RS-HD2HDA-4Kには、さまざまなオーディオソースに対応するため「HDMI」「光デジタル」「アナログ」の3つ音声出力ポートを用意しています。 光デジタルで出力可能な「Dolby Digital 5.1」や「DTS 5.1」をはじめ、7.1chサラウンドの「Dolby True HD」「DTS HD Master Audio」など、HDMI出力の音声にも対応しています。

HDMI入力可能な外部アンプへ接続するパターンです。Dolby True HDや DTS HD Master Audioなど高品質な7.1CHサラウンドを楽しむ場合に接続します。

光デジタル入力可能な外部アンプと接続する場合に接続するパターンです。HDMI入力を持たないホームシアターセットなどを接続しDolbyやDTSなどの5.1CHサラウンドを楽しむことができます。
またARCをオンにすることで、テレビからの音声も外部アンプへ出力することが可能です。

※本製品のデジタルアウトは「光デジタル」です。弊社製DDコンバーター「RS-OPTXCOA2」をご使用頂くことで、同軸デジタル入力のアンプなどもご利用頂くことができます。
DDコンバーター「RS-OPTXCOA2」製品ページはこちら

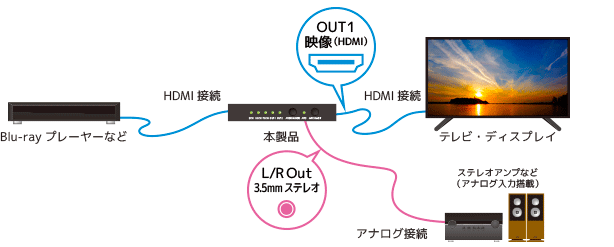

ステレオ外部入力を持ったアンプやミニコンポ、アクティブスピーカーなど、外部音声へアナログ接続することで、ステレオならではの高音質を楽しめます。

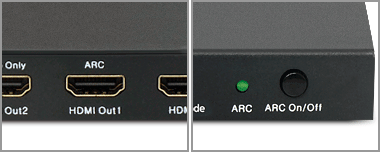

テレビからの音声をアンプへ出力する「ARC」に対応

RS-HD2HDA-4Kは、HDMI入力端子を通してオーディオデータを外部機器に送信する技術「ARC(オーディオリターンチャンネル)」に対応しています。
ARC対応テレビの音声を、本製品の光デジタルポートを経由してオーディオ機器から聴くことが可能です。

音声の出力は光デジタルのみ対応。

ARCで音声を外部アンプに出力する場合は、ARCに対応したテレビが必要です。

Dolby Atmos、DTS:Xに対応

RS-HD2HDA-4Kは、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X™」にも対応しています。

Dolby Atmos®及びDTS:X™の再生には、それぞれに対応したアンプが必要です。

HDCP2.2、DeepColor、HDR10に対応

RS-HD2HDA-4KはHDCP2.2に対応。また、10bit, 12bit のDeep Colorや、映像の明暗差をより美しく表現できる「HDR(High Dynamic Range)」もサポートしています。HDR対応の高精細な映像ソースも余すことなくディスプレイへ伝えることが可能です。

写真はイメージ。
写真はHDR効果のイメージを分かり易く表現できるよう加工したものです

1. SDR映像:輝度を抑えることで全体的に暗くなり、暗い箇所がつぶれてしまっている。

2. SDR映像:輝度を上げることで、全体が明るくなり、明るい箇所が色飛びしてしまう。

3. HDR映像:明るい箇所と暗い箇所、共にバランスのとれた自然な色合いを表示している。

切替は1ボタンの簡単操作

RS-HD2HDA-4Kは、モードの切替は簡単なワンボタン操作でおこなえます。
設定したいモードまでボタンを押すだけで、複雑な操作は必要ありません。

ボタンを押すごとに、2ch → 5.1ch → 7.1ch → Out1 → Out2 →(以下ループ)と切り替わります。

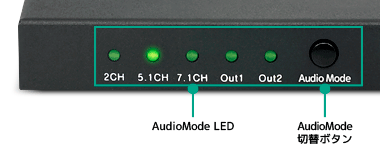

出力モードが一目でわかる便利なモードLED搭載

RS-HD2HDA-4Kには、選択中の音声モードの確認に視認しやすいLEDを搭載しています。

FireTVなどSTBのコンテンツも音声分離可能

本製品は、Fire TVや Google TV、Apple TVなどのセットアップボックスにも対応。
古いAVアンプをお持ちでも、光デジタル出力やアナログ出力を利用することで、Fire TVなどVODコンテンツの美しい4K映像と迫力のサラウンドを楽しめます。

光デジタル搭載のAVアンプを使ったセットトップボックス利用例

古いAVアンプをお持ちでも、光デジタル出力(5.1ch)やアナログ出力(2ch)を利用することで、Amazon Fire TVなどVODサービスの美しい4K映像と迫力のサラウンドを楽しめます。

PS4™など人気のゲーム機やSTBにも対応

RS-HD2HDA-4Kは、PS4™、PS4 Proなど、人気のゲーム機にも対応しています。 激しいアクションゲームや一瞬が明暗を分けるスポーツゲームなど、素早い動きのゲームコンテンツも快適に遊ぶことが可能です。また、Chromecast UltraやAmazon Fire TV 4Kなど、4K放送に対応したVODサービスのセットトップボックスにも対応しています。

セットトップボックスの動作確認は以下の「入力対応機器」をご確認ください。

入力対応機器

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

Chromecast Ultla, Fire TV(4K)対応

動作確認環境は以下のとおり(2017年12月現在)

入力機器 TOSHIBA
40M500X
(4K HDR)
Panasonic
TH-40CX700
(4K 非HDR)
acer
CB281HK
(4K RGB)
Google Chromecast
Google Chromecast Ultra※1
Amazon Fire TV(4K)

1.ご使用のテレビによっては、起動時に1080pで出力される場合があります。1080p出力された場合は、Chromecastを本体とつないだ状態で再起動し、動作を確認してください。

出力対応機器

HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ
(4K、HDR10、HDCP対応)

【対応解像度】

3840 x 2160p 60/50/30/24Hz, 4:4:4 | 4:2:2 | 4:2:0
1920 x 1080p 60Hz | 50Hz | 30Hz | 24Hz
1280 x 720p 60Hz | 50Hz

接続するテレビ・ディスプレイに依存します。

4K 60/50Hz出力時の色深度は8bit(最大)です。

【対応オーディオフォーマット】

出力元 対応オーディオフォーマット
HDMI出力 LPCM 2CH, 5.1CH, 7.1CH
Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
DTS5.1, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS:X
外部音声出力
(デジタル)
LPCM 2CH
Dolby Digital
DTS5.1
外部音声出力
(アナログ)
LPCM

接続するテレビ・ディスプレイ・外部アンプに依存します。

Dolby ProLogic等、ヴァーチャルサラウンドには対応していません。

表示可能な解像度や音声はは接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビの説明書等にてご確認ください。

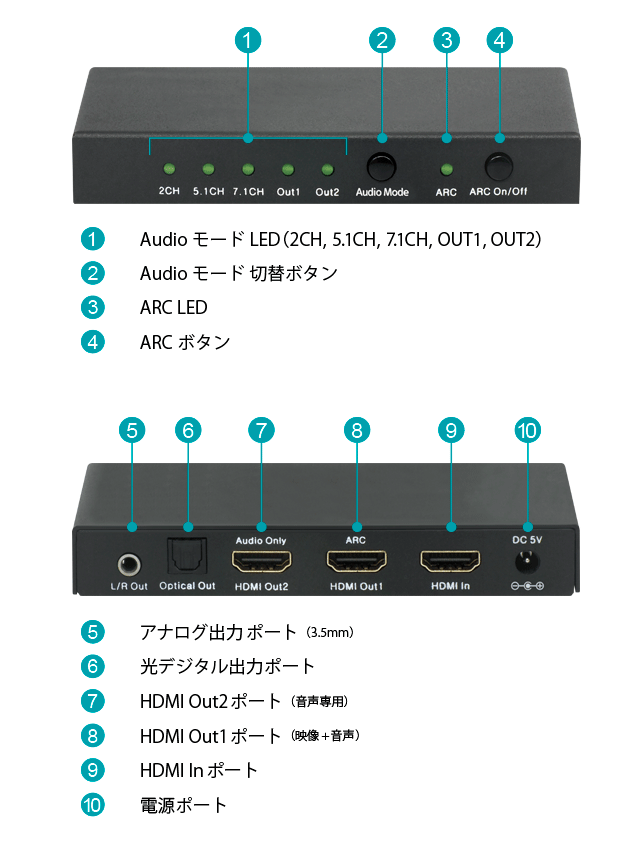

各部名称

製品仕様

名称 4K60Hz/HDCP2.2対応 HDMIオーディオ分離器
型番 RS-HD2HDA-4K
入力対応機器 HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン
出力対応機器 HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ
4K、HDR10、CEC、HDCP対応
※CECはOUT1のみ。
対応解像度 3840 x 2160p 60/50/30/24Hz, 4:4:4 | 4:2:2 | 4:2:0
1920 x 1080p 60Hz | 50Hz | 30Hz | 24Hz
1280 x 720p 60Hz | 50Hz
※接続するTV、ディスプレイに依存します。
※4K 60/50Hz出力時の色深度は8bit(最大)です。
接続コネクタ 入力 HDMI タイプA x1
出力 HDMI タイプA x2
※Out1は映像/音声、Out2は音声のみ
光デジタル(S/PDIF 角型)x1
アナログ(3.5mmステレオミニ)x1
※ARCの音声は光デジタルから出力されます
対応
オーディオ
フォーマット
HDMI出力
Out1/Out2
LPCM 2CH, 5.1CH, 7.1CH
Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
DTS5.1, DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS:X
AAC Multi
外部音声出力
光デジタル
LPCM 2CH
Dolby Digital
DTS5.1
AAC Multi ※7.1chモード選択時
外部音声出力
アナログ
LPCM 2ch
※Dolby ProLogic等ヴァーチャルサラウンドには対応していません。
※LPCMの出力周波数は 44.1/48/88.2/96/176.4/192kHzに対応しています。
本体部ボタン AudioMode オーディオ出力モード切替ボタン
2CH, 5.1CH, 7.1CH, Out1, Out2(以降ループ)
ARC On/Off ARC機能の On/Off
LED Audio Mode 各チャンネルの切替時、該当するチャンネルLEDが点灯
ARC ARCボタン押下によりLEDが点灯
HDCP対応 HDCP 2.2 / 1.4 準拠
ビデオ帯域 18Gbps(最大)
推奨ケーブル長 入力 3m以下、出力 5m以下
電源電圧 DC +5V 1A(添付のACアダプターから供給)
消費電流 Typ. 600mA(最大)
動作環境 温度:10~40℃、湿度:20~80%(ただし結露しないこと)
外形寸法 約130(W)x75(D)x18(H)mm(突起部含まず)
重量 約260g(本体のみ)
材質 / カラー メタル / ブラック
パッケージ内容
  • RS-HD2HDA-4K本体
  • ACアダプター(5V 1A)
  • ユーザーズマニュアル
  • 保証書(1年)

※HDMIケーブルは添付していません。

JANコード 4949090400788
標準価格(税別) ¥10,800
  • 本製品を接続する前に『HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン』を『HDMI入力端子を装備したテレビ・パソコン用ディスプレイ』に直接接続して動作を確認してください。
  • 本製品にHDMIケーブルは添付されません。別途ご用意ください。
  • 本製品はCEC対応ですが、すべての動作を保証するものではありません。
  • すべての機器で動作を保証するものではありません。
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
