高画質・高音質のHDMI信号を分配し、2台のディスプレイに同時出力

3D対応1入力2出力 HDMI分配器 REX-HDSP2A

    • 出荷完了

    REX-HDSP2A

  • JANコード:
  • 4949090400436
  • 標準価格(税別):
  • 11,800円

対応機種
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン

対応ディスプレイ
HDMI入力端子を搭載したテレビ・プロジェクター・パソコン用ディスプレイ

後継品はこちら

フルHD対応 1入力4出力モデル→ REX-HDSP4A
4K対応 1入力2出力モデル→ RS-HDSP2M-4K

製品特徴

1つのHDMI信号を2つに分配

本製品は、ビデオレコーダーやパソコン、ゲーム機器のHDMI信号を2分配します。ひとつのコンテンツを2台のテレビやプロジェクターに同時出力できます。

分配器からは同じ映像が出力されます。別々の映像は出力できません。

3D、Full HD、HDCP機器に対応

本製品は、HDMI 1.4aに準拠。Blu-rayプレーヤーなどから入力された3DやフルHD(1920×1080p)の映像を、ディスプレイやプロジェクターに出力。36bit Deep Color、xvYCC対応で、高精細な映像データの伝送が可能です。

HEC、ARCには対応していません。

ドルビーTrueHD、DTS-HDマスターオーディオに対応

ロスレス形式の高音質オーディオフォーマット、ドルビーTrueHDやDTS-HDマスターオーディオに対応しています。

Dolby Atmos、DTS:Xに対応

本製品は、最新のサラウンドを楽しんでもらえるように「Dolby Atmos®」「DTS:X™」にも対応しています。

Dolby Atmos®及びDTS:X™の再生には、それぞれに対応したアンプが必要です。

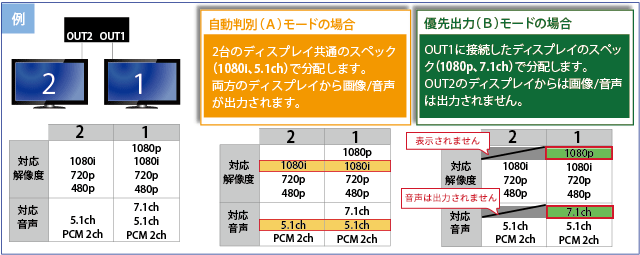

動作モード(自動判別・優先出力)を選択可能

本製品の本体背面には、異なるスペックのディスプレイを接続するときに便利な「モード選択スイッチ」を搭載しています。モードによって、解像度と音声フォーマットの選択方法が異なります。

モード スイッチ 説明
自動判別モード A すべてのディスプレイで共通している解像度と音声フォーマットの中から一番高い解像度、一番高音質な音声フォーマットで分配します。(ソース機器がパソコンの場合は共通している中から解像度を選択できます)
優先出力モード B OUT1ポートに接続されている機器の解像度と音声フォーマットを、両方のディスプレイに分配します。OUT2に接続したディスプレイがOUT1より低解像度/低音質の場合、OUT2のディスプレイからは出力されません。
※OUT2ポートのみに接続している場合は、OUT2の解像度/音声フォーマットとなります。

HDMI出力から出力される解像度と音声フォーマットはすべて同一のため、異なる解像度のテレビを接続した場合、どちらかのスペックにあわせると映像が映らない可能性があります。自動判別モードでは、すべてのディスプレイが対応している解像度と音声フォーマットが選択されるので、すべてのディスプレイに映像を映し出すことができます。

最大3段のカスケード接続に対応

本製品は最大3段まで、カスケード接続することができます。最大数は、本製品が7台、ディスプレイが8台となります。

カスケード接続で複雑な構成となった場合でも、すべてを自動判別モードに設定し、3段目から順に電源を入れて認識させていくことで、すべてのディスプレイに映像を映すことができます。

CEC対応で連動操作が可能(OUT1のみ)

HDMIで接続された機器同士を制御する規格CEC(Consumer Electronics Control)に対応。CEC対応機器同士であれば、テレビのリモコンでレコーダーを操作するなどの連携機能が、本製品経由でも使用できます。

OUT1に接続した機器のみ対応となります。
(OUT1に接続したテレビのリモコンでのみ、INPUTに接続したHDMI出力機器の操作が可能)

最大10mのケーブルが使用可能

本製品は、最大10mまでのHDMIロングケーブルが使用できます。離れた場所のディスプレイやプロジェクターを接続する場合でも安心です。

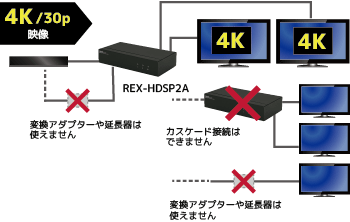

4K解像度で動作確認済み

本製品では最大解像度 4K(4096×2160)/30pの映像を表示できることを確認しています。4Kコンテンツを分配して、2台の大画面テレビに映し出すことが可能です。

4K解像度を表示する場合、カスケード接続には対応していません。

4K解像度を表示する場合、USB変換アダプターや延長器との組み合わせには対応していません。

HDCP2.2には対応していません。

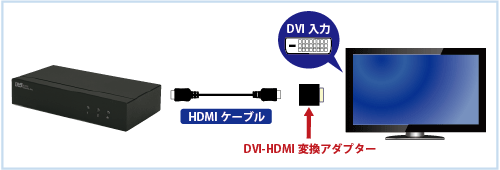

DVIディスプレイも使用可能

DVI-HDMI変換アダプター(別途ご用意ください)を用いることにより、DVI端子を搭載したディスプレイも接続可能です。

シングルリンクに対応。デュアルリンクには対応していません。

音声は出力されません。

有害6物質不使用

REX-HDSP2Aは、鉛、水銀、カドミウム、六価クロム、PBB、PBDEの有害6物質を使用していない、環境と人にやさしい製品です。

>> ラトックシステム有害化学物質制限の取り組み

対応機種

HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン

ご注意

パソコンでご使用になる場合、分配器から出力する映像は同じ映像になります。 別々の映像は表示できません。

対応ディスプレイ

HDMI入力端子を搭載したテレビ・パソコン用ディスプレイ・プロジェクター (3D対応、HDCP機器対応、CEC対応)

HDMI-DVI変換コネクタ使用時はシングルリンクに対応。デュアルリンクには対応していません。

【対応解像度】

3840×2160p(30Hz)、1920×1080p(60Hz、50Hz、24Hz)、1920×1080i(60Hz、50Hz)、1280×720p(60Hz、50Hz)、640×480p(60Hz)

表示可能な解像度は接続するディスプレイ/テレビにより異なります。ご使用のディスプレイ/テレビの説明書等にてご確認ください。

4K(3840×2160p)表示時は、カスケード接続およびUSB変換アダプター・延長器と組み合わせた接続には対応していません。

各部名称

製品仕様

名称 3D対応1入力2出力 HDMI分配器
型番 REX-HDSP2A
対応ディスプレイ HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ、プロジェクター(3D対応、HDCP機器対応、CEC対応)
※DVI-HDMI変換アダプター使用時はシングルリンクに対応。デュアルリンクには対応していません。
対応機器 HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン
インターフェイス HDMI1.4a
※HEC、ARCには対応していません。
映像 3D、 Deep Color、 xvYCC、RGB
音声 Dolby Atmos、DTS:X、Dolby TrueHD、Dolby Digital、DSD、DTS-HD Master Audio、DTS、PCM 2ch
接続コネクタ 入力:HDMIタイプA ×1
出力:HDMIタイプA ×2
カスケード接続 直列3段階まで対応
※最大で本製品7台、ディスプレイ8台
※4K(3840×2160p)表示時はカスケード接続できません
HDCP対応 HDCP1.3準拠
ビデオアンプ帯域 10.2Gbps
ピクセルクロック 25MHz~340MHz
対応解像度 3840×2160p(30Hz)、1920×1080p(60Hz、50Hz、24Hz)、1920×1080i(60Hz、50Hz)、1280×720p(60Hz、50Hz)、640×480p(60Hz)
電源電圧 DC +5V 2A(添付のACアダプターから供給)
消費電流 最大800mA
動作環境 温度:0~40℃、湿度:20~80%(ただし結露しないこと)
外形寸法 約125(W)x70(D)x26(H)mm(突起部含まず)
重量 約165g(本体のみ)
材質 板金
パッケージ内容
  • REX-HDSP2A本体
  • ACアダプター(5V 2A)
  • ユーザーズマニュアル
  • 保証書(1年)
パッケージ

JANコード 4949090400436
標準価格(税別) ¥11,800
  • 本製品を接続する前に、『HDMI出力端子を搭載した映像機器•家庭用ゲーム機•パソコン』を、『HDMI入力端子を装備したテレビ・パソコン用ディスプレイ』に直接接続して動作を確認してください。
  • DVI機器への接続には、DVI-HDMI変換アダプターが別途必要です。またDVI規格は音声信号をサポートしていないため音声は出力されません。
  • カスケード接続は、直列で3段階(最大で本製品7台、テレビまたはディスプレイ8台/理論値)まで接続可能ですが、接点の増加によりノイズの影響を受けることがあります。
  • 本製品でCEC機能に対応しているのはOUT1のみです。
  • HEC、ARCには対応していません。
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
