Ｑ．ＳＣＳＩ構成の既定値を参照および更新するには？
●ＳＣＳＩ ＢＩＯＳの設定（１）●
REX-PCI30、

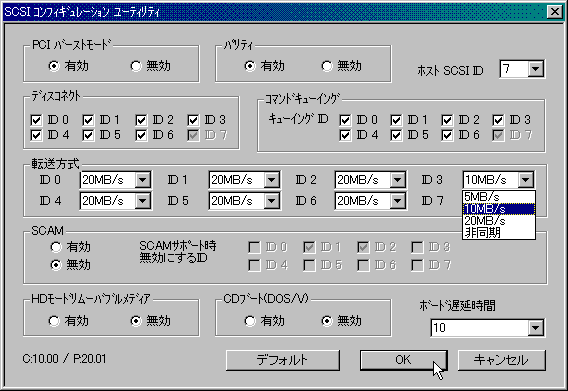

REX-CB31添付の「ＳＣＳＩコンフィギュレーションユーティリティ」にて、ＳＣＳＩ構成の既定値を参照および更新することができます。
※CardBus UltraSCSI PC Card REX-CB31は、EEPROMを内蔵しています。
ＳＣＳＩ ＢＩＯＳ表示中にキーを押して、コンフィギュレーション画面を表示させる方法もあります。
(
REX-PCI32の場合はこの方法のみ)
以下は、REX-PCI30のマニュアルに記述されている内容です。
REX-CB31の場合、マニュアルをご参考ください。
- 【PCIバーストモード】
- 初期値は有効です。
パソコンがPCIバーストモードをサポートしていない場合無効にしてください。
- 【パリティ】
- 初期値は有効です。
パリティチェック機能のないSCSI機器がある場合、無効にしてください。
- 【ホストSCSI ID】
- 初期値は7です。
SCSI機器で7以外使用できない場合のみ変更してください。
- 【ディスコネクト】 ＜ディスコネクト／リコネクトの有無＞
- 初期値はすべてのIDでオンです。
このオプションを使用する（オン）とSCSIデバイスを一時的にSCSIバスから切り離すことができます。これによりデバイスを一時的に切り離している間に、SCSIカードがバスの他の機能を高速に実行できることがあります。バスが必要な場合に、デバイスとSCSIカードを再度接続することができます。
- 【コマンドキューイング】
- 初期値はオンです。
キューイングの必要のない場合、オフにしてください。
コマンドキューイングがオンの場合、ディスコネクトはオンに設定します。
ディスコネクトがオフの場合、コマンドキューイングはオフに設定します。
- 【転送方式】 ＜20MB/S、10MB/S、5MB/S、非同期の切替＞
- 初期値は20MB/Sです。
転送速度はSCSIカードとSCSI機器の最初のネゴシエーション時に20MB/S、10MB/S、5MB/Sと落として可能な速度を決定します。非同期のSCSI機器の場合、非同期を選択してください。
- 【SCAM】
- 初期値は無効です。
SCAM対応のSCSI機器を接続する場合に有効を設定します。
また、有効とした場合、SCAMをサポートしていない機器のIDを指定できます。
- 【HDモードリムーバブルメディア】
- 初期値は無効です。
リムーバブルディスクよりブート起動する場合に有効を設定します。
通常は、無効を設定しておきます。HDモードで使用する場合のみ有効にします。
- 【CDブート】
- 初期値は無効です。
SCSI CD-ROMよりブート起動する場合に有効を設定します。
通常は、無効を設定しておきます。CD-ROMがセットされていないときは、しばらくしてから通常どうりのシステム起動を行います。この機能は、DOS/Vのみ有効です。
- 【ボード遅延時間】
- 初期値は、10秒です。
通常パソコンと同時電源ONで接続されているSCSI機器が立ち上がるまでの時間を設定します。1秒に設定するとSCSI-BIOSスタート画面が早く表示されます。0秒またはNO BusResetにすると、REX-PCI30はSCSI バスのリセットを行いません。
●ＳＣＳＩ ＢＩＯＳの設定（２）●
ＳＣＳＩ ＢＩＯＳ表示中にキーを押して、コンフィギュレーション画面を表示させる方法を紹介します。
ＳＣＳＩ ＢＩＯＳ表示中に、
- UltraSCSI REX-PCI30 の場合は「Ｃｔｒｌ＋Ａ(AdvansysのA）」(DOS/Vのみ)
- UltraWIDE SCSI REX-PCI32 の場合は「Ｃｔｒｌ＋Ｉ(InitioのI）」
を押すと、コンフィギュレーションのメインメニューが表示されます。
コンフィギュレーションの設定は、「ＳＣＳＩアダプタ自体の設定（Adapter Configuration/Adapter Setup）」と「接続するＳＣＳＩ機器に関する設定（SCSI Configuraton/Device Setup」があります。
以下は、REX-PCI30のマニュアルに記述されている内容です。
REX-PCI32の場合、マニュアルをご参考ください。
【Adapter Configuration】−ＳＣＳＩアダプタ自体の設定
| Host SCSI ID |
7 |
自ボードのIDを指定します |
| Start-up Delay Time |
10 /00-10 |
n秒間IDサーチをポーズします。 |
| SCSI Bus Termination |
Auto/On/Off |
ターミネータの設定を行います |
| PCI Burst Mode |
Enable/Disable |
ＰＣＩバーストモード(DMA)を中止する時Disableにします |
| Multiple Drive Support |
Enable/Disable |
複数のドライブ用BIOSサポートの設定。HDDを3台以上8台までサポートします |
| Removable Media Support |
Disable/Enable |
リムーバブルディスクを固定ディスクと同様に扱えます。ただしイジェクトに注意が必要です（通常Disableに設定） |
| CD Bootability |
Disable/Enable |
CD Bootを行うかの設定 |
| SCSI Parity |
Enable |
パリティチェックをしない場合Disable指定します |
| ULTRA SCSI Feature |
Enable/Disable |
ULTRA SCSIの機能を使用しない場合Disableにします |
| Host Queue Size |
240 |
ホスト側キューサイズ |
| Device Queue Size |
32 |
デバイス側キューサイズ |
|
【SCSI Configuration】−接続するＳＣＳＩ機器に関する設定
|
#0 #1 #2 #3 #4 #5 #6 #7 |
| Start Unit Command |
Yes/No |
Driveの立ち上がりが不必要な場合Noを指定します |
| SCSI Disconnection |
Yes/No |
ディスコネクト／リコネクトをしない場合Noを設定します |
| Command Queueing |
Yes/No |
コマンドキューを使用しない場合Noを指定します |
| Synchronous Transfer |
Yes/No |
転送速度を設定します
非同期にしたい場合Noにします |
| Bios Target Control |
Yes/No |
SCSI-BIOSから認識させるかの設定
認識させない場合、Noにします。
ID毎にYes/Noの設定が可能です。 |
|
※ SCAM Disable/Enable の設定はサポートされていません。
ASPIマネージャ、ミニポートドライバのロード時にSCAMの機能が働きます。
初期値はDisableでEnableへの設定は、
Windowsユーティリティで行います。
