HDMIの映像と音声を分離!

HDMIオーディオ分離器 RP-HD2HDA1

    • 直販専売

    RP-HD2HDA1

  • JANコード:
  • 4949090880122
  • 標準価格(税別):
  • オープン価格

対応機種
HDMI出力端子を搭載した映像機器・家庭用ゲーム機・パソコン

ご購入はこちらから

ラトックプレミア専売品

通販サイト”ラトックプレミア楽天市場店”、”ラトックプレミアYahoo!店”、”ラトックプレミア アマゾン店”のみで販売する限定商品です。

製品特徴

HDMIの映像と音声の信号を分離

RP-HD2HDA1は、パソコンや家庭用ゲーム機などのHDMI信号をそれぞれ映像信号と音声信号に分離し、通過させる事が可能なデバイスです。

本機を中継することで、音声信号を分離させることが可能。 ステレオアンプや5.1chホームシアターセットなどのオーディオシステムと接続することで、映画やゲームなどの音声を迫力のサウンドで楽しむことができます。

簡単な接続ですぐ音声分離が可能

RP-HD2HDA1の接続はとても簡単です。
INPUT側とOUTPUT側をそれぞれ接続し、3種類のモードを切り替えるだけで外部のスピーカーから迫力のある音声を楽しめます。

接続例

用途に合わせて選べる3種類の音声通過モード

RP-HD2HDA1には、用途に合わせた3つの音声通過モードがあり、お手持ちの機器に合わせて切り替える事ができます。

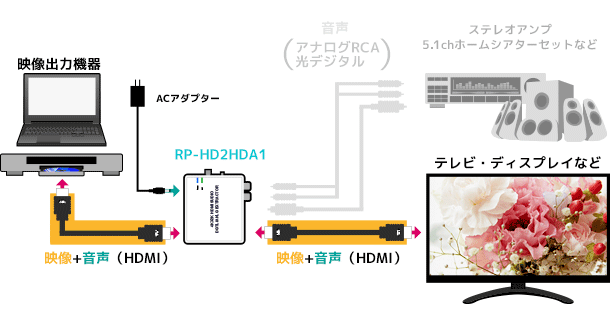

TVモード:音声の分離せず、映像と音声をHDMIに出力します

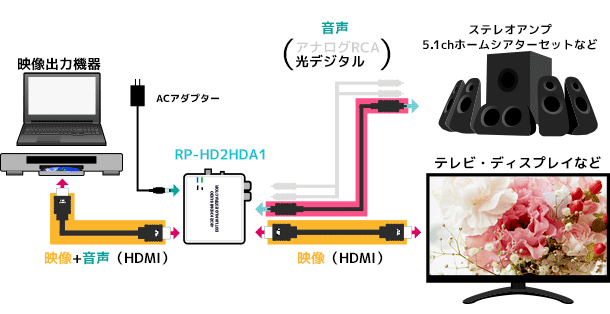

Bitstreamモード:HDMIから入力された音声を光デジタル側に分離します

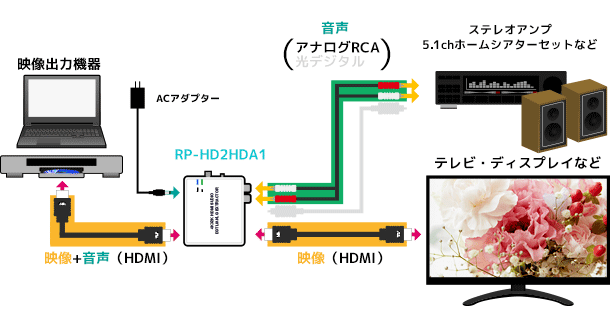

2chモード:HDMIから入力された音声をアナログ側(赤白RCA)に分離します

Bitstreamモードおよび2chLPCMモードを選択した場合、HDMIからは映像信号のみが通過します。

HDMI側と音声出力(アナログ・デジタル)側から同時に音声を通過させる事はできません。

光デジタルAAC5.1、PCMなど、様々なオーディオフォーマットを分離

RP-HD2HDA1はPCM Stereoや、Blu-rayに採用されるMLPをはじめ、AAC(Advanced Audio Coding)5.1chサラウンドなど、様々なオーディオフォーマットをオーディオ機器へ通過させることが可能です。

本製品にデコーダーは搭載していません。

サポートされる音声コーデックは各モードにより異なります。

サポートされるコーデックの最高ビットレートについては製品仕様をご確認ください。

モード HDMIパススルー
TVモード※1
光デジタル
Bitstreamモード
アナログRCA
2chモード
対応
オーディオ
フォーマット
PCM Stereo PCM Stereo PCM Stereo
PCM Multi AC-3(Dolby 5.1)
AC-3(Dolby 5.1) AAC 5.1
AAC 5.1 DTS 5.1
DTS 5.1
DTS-HD
MLP(Dolby True HD)

対応機種

対応機器(入力側)

HDMI出力を持つBDプレーヤー、家庭用ゲーム機、パソコンなど
MHL2.0に対応するスマホ、タブレット

対応機器(出力側)

HDMI入力を持つテレビ、パソコン用ディスプレイなど
光デジタル入力またはアナログ入力を持つオーディオ機器。

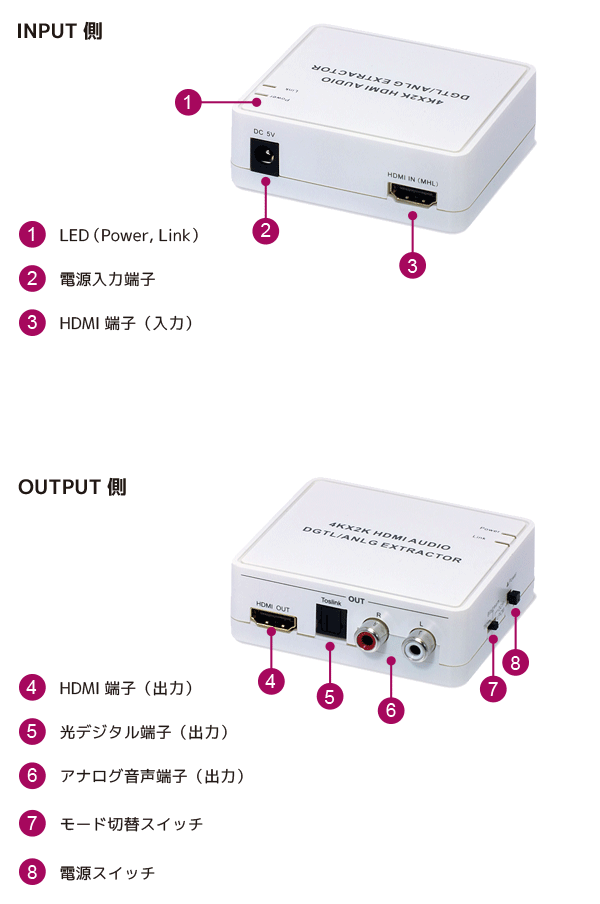

各部名称

製品仕様

名称 HDMIオーディオ分離器
型番 RP-HD2HDA1
入力対応機器 HDMI出力端子を搭載した映像機器、家庭用ゲーム機、パソコン
出力対応機種 【HDMI】
HDMI入力端子を搭載したテレビ、パソコン用ディスプレイ
※3D対応、4K対応、HDCP対応
インターフェイス 【入力】
HDMI タイプA(19ピン) 1系統
【出力】
HDMI タイプA(19ピン) 1系統
光デジタル(S/PDIF角形)1系統、 ステレオRCA 1系統
入力最大解像度 3840 x 2160p 30Hz
HDCP対応 HDCP1.4準拠
ピクセルクロック 25MHz – 300MHz
ビデオアンプ帯域 9Gbps
MHL MHL2.0対応
LED Power:ブルー(電源ON時に点灯)
Link:グリーン(HDMI接続確立時に点灯)
スイッチ モード切替スイッチ:DIPスイッチ
(TV / Bitstream /2CH LPCM)
電源スイッチ:ON/OFFスイッチ
外部音声 TVモード
  • PCM Stereo
  • PCM Multi
  • AC-3(Dolby 5.1)
  • AAC 5.1
  • DTS 5.1
  • DTS-HD
  • MLP(Dolby True HD)

※HDMI出力端子に接続する機器(TVやディスプレイ)の対応フォーマットとなります

Bitstreamモード
  • PCM Stereo      (最大   24bit 96kHz)
  • AC-3(Dolby 5.1) (最大1536kbps 48kHz)
  • AAC 5.1         (最大  384kbps 48kHz)
  • DTS 5.1         (最大1536kbps 96kHz)
2CH LPhMモード
  • PCM Stereo(最大 24bit 192kHz)
電源電圧 +5V( ACアダプターより供給)
消費電流 最大360mA
動作環境 温度:10~40℃、湿度:20~80%(ただし結露しないこと)
外形寸法 約79.5(W)×73.8(D)×26.5(H) mm
重量 約65g
材質 ABS
パッケージ内容
  • RP-HD2HDA1本体
  • ACアダプター
  • ユーザーズマニュアル
  • 保証書(1年)
JANコード 4949090880122
標準価格(税別) OPEN
  • 本製品の運用を理由とする損失、逸失利益等の請求につきましては、いかなる責任も負いかねますので、予めご了承ください。
  • 本製品は国内仕様となっており、海外についての保守およびサポートはおこなっておりません。
  • 記載されている名称・商品名は各社の商標または登録商標です。
  • 予告なく外観または仕様の一部を変更することがあります。
  • 表示価格に消費税は含まれておりません。
